제품 설명

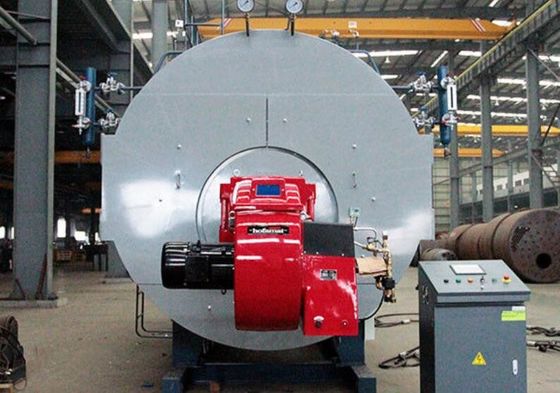

시리즈 두 개의 드럼 오일 및 가스 가동 증기 보일러
이중 보일러 온도 및 이중 보일러 두 코일, T 뒤 수직, 고속 보일러. 냄비 유형에는 상위 및 하위 튜브, 비율 판, 림 튜브 및 콘덴시터가 포함됩니다.연료는 냄비에서 연소되고 진주 전기는 전송 튜브에서 튜브와 열 교환기에 전송됩니다메카트로닉의 미래는 중국의 작품입니다.
제품 특성
1모든 연료에 적합합니다:
청소 부위가 크고 연료는 연소됩니다. 그것은 가스 오븐과 고화장과 같은 낮은 온도 환기에 적합합니다. 좋은 청소를 소비하는 칼로리 연소 연료,천연가스 등, 천연가스, 그리고 더 많은 것들이 있습니다.
2부하 부하:
난방 면적은 넓고, 오븐은 넓고, 출력은 높고, 저장 용량은 충분합니다.
3효과적인 구조:
앞 물 벽은 냄비 앞에 배치되어 가연 머리의 포함을 제어하여 가연기에 의해 물이 냉각되고 따뜻해지도록 보장하여 절약을 줄이는 데 도움이됩니다.식탁 기름 혼합 및 연소.
4손잡기 쉬워
바닥 벽에는 폭발물 문, 방화구 및 감시 문이 덮여 있습니다. 보일러 캐비닛은 보일러 보호 를 보장 하기 위해 가열 전 및 후 에 개방 된 패키지를 갖추고 있습니다.
5. 열 감축을 줄이는:
두꺼운 질감을 사용하면 냄비에서 열 손실을 줄이고 열을 증가시킵니다.
6. 긴 사용 기간:
그것은 전문적인 디자인, 첨단 기술, 운영을 감독하고 질 통제로 냄비의 품질을 보장합니다. 부엌은 20 년 이상 서비스 제공자입니다.
기술 매개 변수
연쇄 석유 및 가스 가연 증기 보일러의 주요 매개 변수
| 증기 용량 | t/h | 10 | 15 | 20 | 25 | 35 | 50 | 65 | |
| 작업 압력 | MPa | 10.25/1.6 | 10.25/1.6 | 10.25/1.6 | 10.25/1.6 | 10.25/1.6 | 1.6/2.5 | 1.6/2.5 | |
| 증기 온도 | °C | 193/204년 | 193/204년 | 193/204년 | 193/204년 | 193/204년 | 204/226 | 204/226 | |
| 먹이 물 온도 | °C | 104 | 104 | 104 | 104 | 104 | 104 | 104 | |
| 열효율 | / | ≥98% | |||||||
| 연료 | / | 천연가스, 액화가스, 도시가스, 가벼운 석유 | |||||||
| 연료 소비 | 천연가스 | NM3/h | 733 | 1098 | 1464 | 1829 | 2559 | 3662 | 4769 |
| 액화 가스 | 1kg/h | 588 | 883 | 1173 | 1469 | 2053 | 2937 | 3823 | |
| 도시 가스 | NM3/h | 1573 | 2362 | 3143 | 3945 | 5503 | 7877 | 10222 | |
| 가벼운 기름 | 1kg/h | 601 | 898 | 1197 | 1496 | 2093 | 2997 | 3893 | |
| 가스 입구 압력 | 천연가스 | Mbar | 150~200 | 150~300 | 150~300 | 150~300 | 150~300 | 150~300 | 150~300 |
| 도시 가스 | Mbar | 150~200 | 150~300 | 150~300 | 150~300 | 150~300 | 150~300 | 150-30 | |
참고: 위의 표의 연료 소비량은 경유의 낮은 열량 42915 KJ/Kg ((10260Kcal/Kg), 천연가스의 낮은 열량 35588 KJ/NM3 ((8500Kcal/NM3) 로 계산됩니다.액화유의 낮은 열량 45998 KJ/Kg (11000Kcal/Kg)도시 가스의 낮은 열량 값은 16750 KJ/NM3 ((4000Kcal/NM3) 이다.
|
운송 차원
|
L | mm | 5633 | 6365 | 6665 | 분리된 운송 | 분리된 운송 | 분리된 운송 | 분리된 운송 |
| W | mm | 3300 | 3585 | 3585 | |||||
| H | mm | 3400 | 3478 | 3850 | |||||
| 주 증기 밸브 파이프 지름 | DN | mm | 150 | 150 | 200 | 200 | 250 | 2×150 | 2×150 |
| 공급 물 밸브 | DN | mm | 50 | 65 | 65 | 80 | 100 | 125 | 125 |
| 배수 밸브 파이프 지름 | DN | mm | 40 | 40 | 50 | 50 | 50 | 50 | 50 |
| 피니 직경 | DN | mm | 750 | 1000 | 1100 | 1300 | 1500 | 2000 | 2000 |
연쇄 석유 및 가스 가연 증기 보일러의 외부 및 인터페이스 차원
참고: 당사는 지속적인 정책 변화 및 제품 개선으로 인해 상기 데이터를 변경할 권리를 보유합니다.
