برج مغرفة آلة الصب المستمر CCM ذراع دوار قضيب وهمي

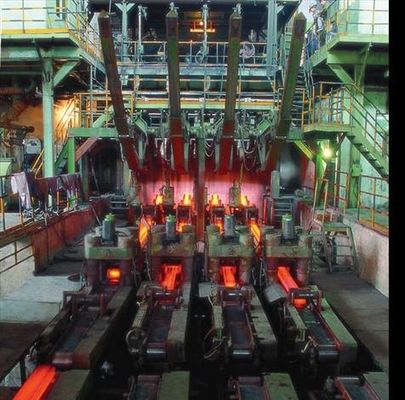

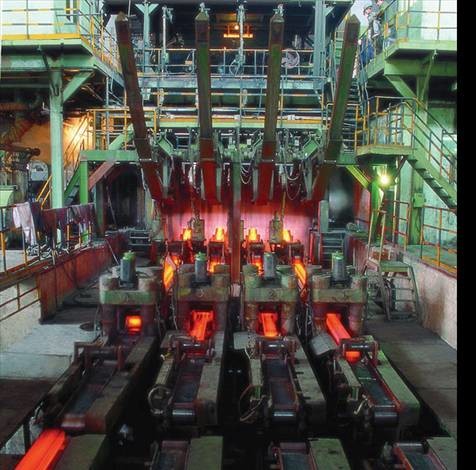

آلة صب مستمر لسبائك الصلب
أ. التكنولوجيا المتقدمة في آلة الصب المستمر
بناءً على القوة التقنية القوية والعديد من الخبراء البارزين، استيعاب التكنولوجيا والعمليات الجديدة من العالم، والخبرة العملية لكل مستخدم.
تكلفة تصنيع منخفضة، من السهل صيانتها.
مقدمة عن الأجزاء
1. آلة السحب والتسوية الموفرة للطاقة
آلة السحب والتسوية الموفرة للطاقة هي جزء رئيسي من آلة الصب المستمر والتي تستخدم لإدخال القضيب الوهمي في القالب وسحب السلسلة من القالب وتسويتها بالقضيب الوهمي.
نطاق نصف القطر: 3-14 متر

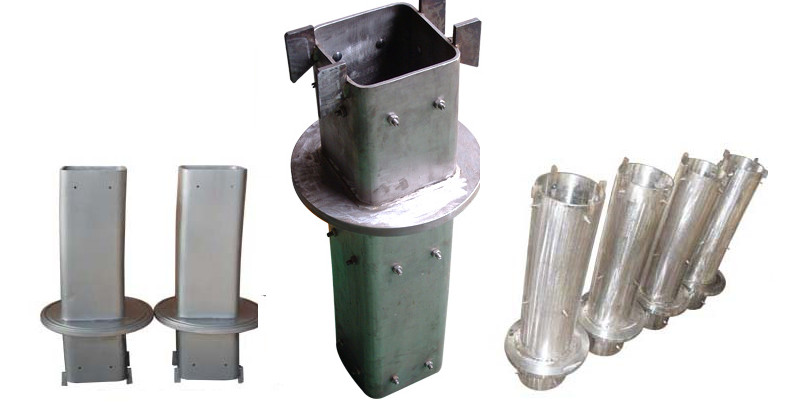

2. قالب عالي الكفاءة
الغلاف المائي: 4-8 مم
طول الأنبوب النحاسي (مم): 812 850 900 1000
3. برج المغرفة:
وظيفة
يلعب برج المغرفة دور نقل الفولاذ المصهور من المغرفة إلى موضع الصب.
يتكون من ذراع دوار، محمل دوار، جهاز نقل الحركة
سعة التحميل: 50-200 طن.
زاوية الدوران: 360 درجة
سرعة الدوران: 1 دورة / دقيقة.
سعة محرك التأرجح: 7.5-15 كيلو واط
ب. المعلمات
| النوع | قوس كامل - CCM |
| نصف القطر (م) | 3-14 م |
| عدد السلاسل | 1-10 |
| المقطع العرضي (مم) |
70² -200² 165*225 180*400 180*600 Φ80-800 |
| طول السبيكة (م) | 2-12 |
| تشكيلة الفولاذ المتاحة | فولاذ منخفض السبائك، فولاذ ترس، فولاذ محمل، فولاذ زنبركي. |
| سرعة الصب (م / دقيقة) | V = 0-5 |
| طول القالب (مم) | 812 850 900 1000 |
| طريقة القطع | قطع الشعلة الأوتوماتيكية |
| طريقة التحكم في التبريد الثاني | نظام الري اليدوي / الأوتوماتيكي |
| طريقة دفع السبيكة | عربة دفع السبيكة، عربة الدفع بالسلسلة، عربة الدفع الجسرية |
