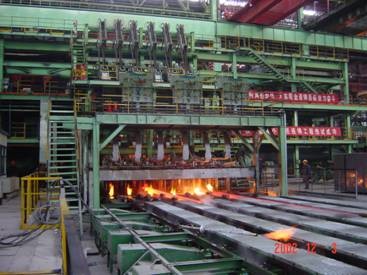

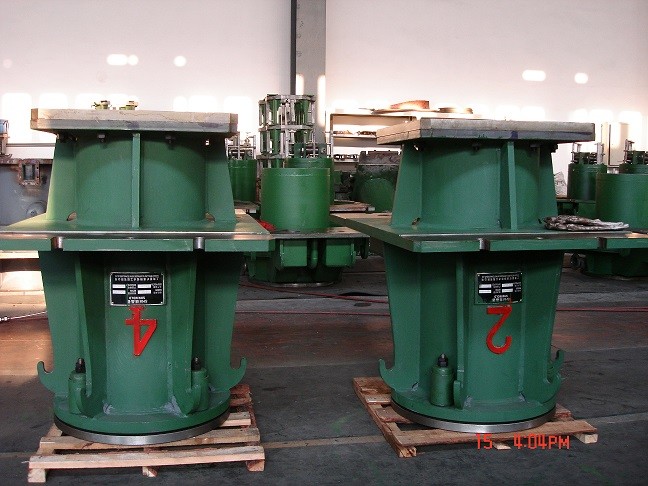

CCM آلة الصب المستمر حجم المقطع المستطيل 330x360 مم
1.1: المعلمات الرئيسية
نوع آلة الصب المستمر
CCM من نوع البليت المقوس
نصف قطر القوس R=6000 مم
كمية التدفق QTY 3 جهاز، 3 تدفق
المسافة بين التدفقات 1200 مم
حجم البليت 120*120 مم 150*150 مم φ110-φ160 مم
طول البليت 3.7-12 متر
نوع الدعم لمنصة دوران المغرفة
Tundish QTY 2set
نوع Tundish، السعة 12 طن
أسطوانة التحكم في القابس من النوع تشغيل/إيقاف، السعة 12 طن
نوع هيكل البلورة أنبوب فولاذي مع غلاف مائي
جهاز توجيه للبليت علوي متحرك، سفلي ثابت
سرعة السحب/التقويم 0.6-6.0 متر/دقيقة
نوع القطع قاطع الشعلة
نوع سحب البليت سكة حديد، طبقة مزدوجة، سرير تبريد من النوع الدوار، ساحب البليت
سرعة السكة 32 متر/دقيقة
سعة دوران البليت 3.2 طن
منصة بناء فولاذية
مستوى المنصة الفائقة +6.700 متر (مستوى السكة +0.60 متر)
منصة فائقة L*W 23800*13100 مم
مستوى المنصة السفلية +4.05 مم
طول آلة الصب المستمر (من خط الأساس إلى الحاجز الثابت) 39680 مم
1.2 المواصفات الفنية الرئيسية
1.2.1 منصة دوران المغرفة
سعة التحميل 2*80 طن (40 طن، 40 طن، فولاذ سائل 40 طن، وزن المغرفة 40 طن)
نصف قطر الدوران 3500 مم
سرعة الدوران عادية، 1 دورة في الدقيقة، مفتوحة، بدء/إيقاف 0.1 دورة في الدقيقة
زاوية الدوران ±180 درجة؛ تعطل ±360 درجة
محرك للدوران YZR160MB-6 AC 8.5kW 930r/min أحادي المحور IM1001
مستوى العزل IP54
سرعة الدوران عند الخطأ 0.5 دورة في الدقيقة
زاوية الدوران عند الخطأ 180 درجة
A2F63W2P1 P=10-13Mpa
محرك دوران هيدروليكي عند الخطأ، 471 دورة في الدقيقة N=5.2-6.8kW
نصف قطر القوس 6000 مم
حجم البليت 120*120 مم، 150*150 مم،φ110-φ160 مم
طول الأنبوب النحاسي للبليت المربع 750 مم، حجم البليت 750
البليت المستدير D800 مم
حجم المقطع المستطيل 330x360 مم
|
Iرقم الصنف
|
الصنف
|
الوحدة
|
المواصفات
|
|
1
|
خيوط CCM
|
1-6
|
|
|
2
|
نوع CCM
|
قوس صلب R6x1~6strand
|
|
|
3
|
نصف قطر قوس CCM
|
م
|
R6
|
|
4
|
مسافة الخيوط
|
مم
|
900-1200 إذا تم تركيب الخط الثاني
|
|
5
|
طول النحاس البلوري
|
مم
|
812~900
|
|
6
|
سعة Tundish
|
طن
|
بناءً على التصميم
|
|
7
|
حجم مقطع البليت
|
مم
|
120 مم * 120 مم أو مطلوب
|
|
8
|
طول البليت المقدر
|
م
|
6.0 أو مطلوب
|
|
9
|
سرعة الرسم D-S
|
م/دقيقة
|
0~5.0
|
|
10
|
سرعة الرسم العامل D-S
|
م/دقيقة
|
2~3.5 للبليتات ذات المقطع 120 مم 2
|
|
11
|
الفولاذ المنصهر في المغرفة
|
طن
|
15~30/خيط
|
|
12
|
معدل البليت المؤهل
|
%
|
99
|
|
13
|
معدل وقت العمل الفعال لـ CCM
|
%
|
~95
|
|
14
|
إنتاجية CCM
|
طن/سنة
|
50000~100000/خيط
|
