제품 설명

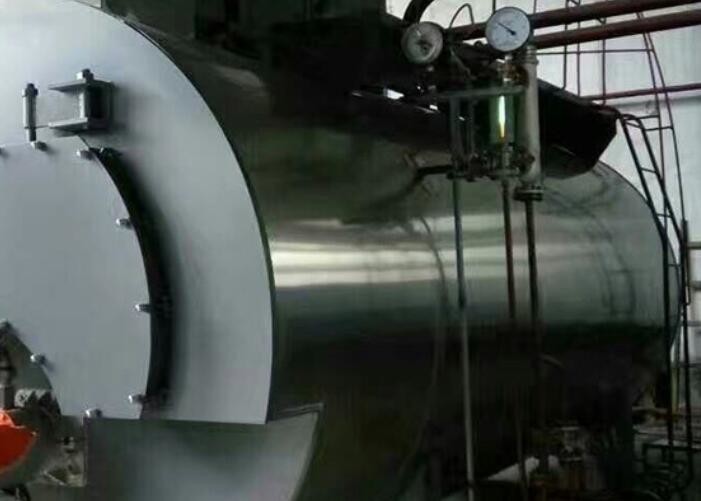

시리즈 압력 수평 오일 가열 온수 보일러
시리즈 압력 수평 오일 & 가스 가열 뜨거운 물 보일러는 빠른 로딩 구조, 내부 연소, 세 개의 통과 불 튜브 보일러, 습기 구조를 사용,고온 연소 가스 스쿠어 두 번째 통로와 세 번째 통로 방화 튜브, 그 다음 뒷 연소 상자 및 응축기, 연화관에서 대기권에 배출. 보일러 이동 앞 및 뒷 연소 상자 덮개와 장착, 편리한 유지.
1합리적인 설계: 수평 내부 연소 3회 복귀 풀 젖은 뒷 구조, 불에 물 디자인, 좋은 확장성을 가진 파동 오븐 간.충분한 난방 면적과 합리적인 구조 레이아웃.
2높은 효율성과 에너지 절감: 유파 오븐 간병, 스레드 된 연소 가스 파이프, 합리적인 구조 배열을 가진 넓은 공간 연소 챔버낮은 에너지 소비를 달성하기 위해.열량 전달의 높은 효율으로, 보일러의 열 효율은 96% 이상에 도달 할 수 있습니다.
3제조 사양: 보일러의 각 구성 요소는 국가 및 국제 표준 (ISO) 에 따라 제조됩니다.
4큰 물 부피: 보일러는 큰 물 부피를 가지고 있으며, 작업 상태를 안정화 할 수 있도록 부하의 변동과 피크 값의 변동을 처리합니다.
5. 장수성 및 내구성: 전문적인 보일러 설계 및 엄격한 품질 통제는 모든 유지 보일러의 품질을 보장합니다. 사용 된 보일러의 수명은 20 년 이상입니다.
6. 간편한 유지 보수: 앞 및 뒷 이동 스미크 상자 문, 후면 검사 구멍은 검사 및 청소를 위해 오븐에 들어갈 수 있습니다. 온톨로지에서 열 수구. 머리 구멍 및 손 구멍,구조적 설계는 완전히 고려미래의 유지보수
기술 매개 변수
일련의 압력 뜨거운 물 보일러의 주요 기술 매개 변수
| 가등화 열효율 | MW | 0.35 | 0.7 | 1.4 | 4.2 | 7 | 10.5 | 14 | ||
| 평점 작업 압력 | MPa | 0.7 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.25 | |
| 용량 수분 온도 | °C | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| 반환 물 온도 | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| 효율성 | / | >96% | ||||||||
| 설계 연료 | / | 천연가스, 액체가스, 도시가스, 가벼운 석유 | ||||||||
|
연료 이론적 소비 |
가스 | NM3/h | 37 | 74 | 146 | 288 | 434 | 729 | 1080 | 1450 |
| 액체 가스 | 1kg/h | 29 | 58 | 116 | 232 | 350 | 586 | 869 | 1149 | |
| 도시 가스 | NM3/h | 79 | 157 | 305 | 603 | 943 | 1572 | 2347 | 3141 | |
| 가벼운 기름 | 1kg/h | 31 | 62 | 119 | 237 | 357 | 602 | 903 | 1203 | |
| 천연가스 | 마바르 | 70-100 | 100-150 | 100-150 | 150~200 | 150~200 | 150~200 | 150~300 | 150~300 | |
| 도시 가스 | 마바르 | 100200 | 100~200 | 100~200 | 150~200 | 150~200 | 150~200 | 150~300 | 150300 | |
| 수 순환량 | M3/h | 12 | 24 | 26.67 | 53.33 | 80 | 133.33 | 200 | 266.67 | |
| 물 용량 | M3 | 1.1 | 5.2 | 6.26 | 7.19 | 9 | 14.1 | 26.9 | 35.2 | |
참고:표의 연료 소비량은 가벼운 기름의 낮은 열량 42915KJ/Kg (10260Kcal/Kg), 천연 가스의 낮은 열량 35588KJ/NM3 (8500Kcal/NM3) 로 계산됩니다.액화 가스의 낮은 열량 45998KJ/Kg (11000Kcal/Kg)도시 가스의 낮은 열량 16750K/NM3 (4000Kcal/NM3)
시리즈의 구성 및 인터페이스 차원압력 뜨거운 물용기
|
호스트 트랜스포트 크기 (길이 * 너비 * 높이) |
/ | mm |
2949*14 54*1707 |
3198*18 80*2166 |
4131*22 47*2422 |
4928*22 50*2600 |
5401*24 06*2650 |
6280*26 40*3176 |
7804*33 93*3540 |
9120*44 00*4100 |
| 호스트 무게 | / | t | 2.8 | 5 | 8 | 10.5 | 17.8 | 19 | 35 | 48 |
| 출구 밸브 지름 | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| 배수 밸브 지름 | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| 대기 연결 파이프 지름 | DN | mm | 40 | 50 | 2,40 | 2*50 | 2,65 | 2,80 | 2*100 | 2*150 |
| 배수 밸브 지름 | DN | mm | 40 | 40 | 2*40 | 2*40 | 2,40 | 2*40 | 2*50 | 2*50 |
| 굴뚝 지름 | DN | mm | 250 | 280 | 350 | 400 | 600 | 750 | 1000 | 1100 |
참고: 제품의 지속적인 업데이트로 인해 회사는 위의 두 표의 데이터를 수정할 권리를 보유합니다.
