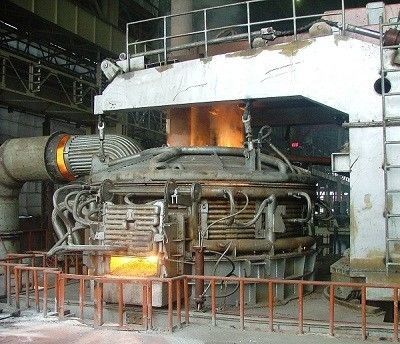

Forno de Fusão por Arco de Eletrodo Para EAF LF RF

Forno de arco elétrico unidade de fixação de elétrodos de bloco de contacto

• Aplicação:

Este produto encontrou aplicação nas seguintes indústrias:

1. Instalações siderúrgicas (EAF, LF etc.)
2. Fabricação de ligas de ferro
3. Plantas de carburo de cálcio
4. Fabricantes de fornos, etc.

• Critérios de conceção:

Alta fiabilidade, minimizar modificações existentes, otimizar a economia de energia.

• Número de cada braço de eléctrodo: 1 SET (FASE 1,2,3,)

• Cada tipo de braço de eléctrodo:

Tipo de caixa rectangular refrigerada a água

Placa de aço por dentro e placa de cobre por fora.

Essas placas são soldadas por um processo especial de "explosão".

• Corpo completo com:

- Placas de cobre para ligar os cabos de energia refrigerados a água.

- Cabeças de cobre para ligar a placa de contacto da pinça do eléctrodo.

- Conexões para água de arrefecimento e fluido hidráulico para o cilindro de abertura do grampo.

- O corpo principal do braço do elétrodo lateral forma um cotovelo na frente de modo a minimizar o diâmetro do círculo de pitch do elétrodo.

- O corpo principal do braço do eletrodo central é adequadamente formado em altura para alcançar a fase de triangulação.

- Placa de contato de cobre resfriada a água para alimentar a corrente para o eléctrodo.

- Banda de fixação de eléctrodos refrigerada a água, feita de chapa de aço não magnético soldada, e completa com

Esquadrilhas de forma isolada elétrica para prender o eletrodo.

Dispositivo de bloqueio e abertura de eléctrodos, constituído por:

- cilindro de acção simples para abertura.

- Pacote de molas de disco para bloquear o eletrodo contra a placa de contato.

- Rod para acionar a banda de fixação do eléctrodo.

Conjunto de materiais isolantes para o isolamento elétrico entre a haste e a fita de fixação do eletrodo.

Conjunto de material para isolamento elétrico de:

Braço do elétrodo da cabeça da coluna de elevação do elétrodo.

Eletrodos deslizantes da fita de fixação.

Conjunto de mangueiras e tubos para refrigeração de água e hidráulica
