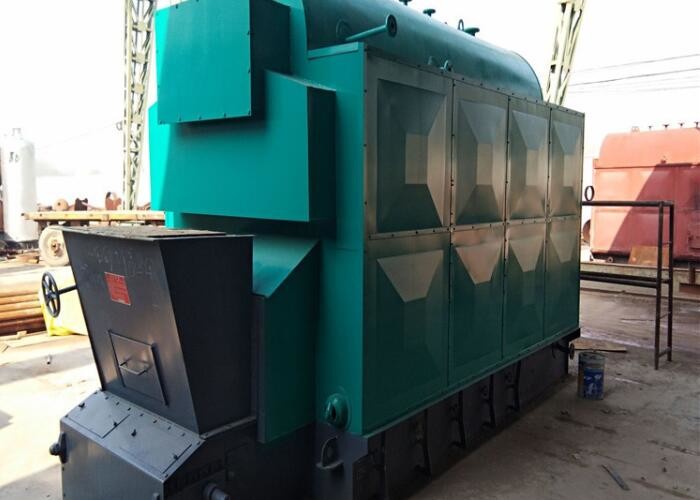

Descrição do produto
A casca é de 1600 mm, a parede de água nos lados esquerdo e direito do forno é uma superfície de aquecimento por radiação e a parte inferior do tubo do forno adota uma nova tecnologia de arranjo cruzado de 1600.O cilindro é de 160.160, a parede do forno é feita de betão resistente ao calor e o exterior do forno é tridimensional.
O corpo da caldeira está disposto simetricamente de cima para baixo, o tubo da parede da água é de 160, o tubo de acoplamento é de 160, o cilindro é composto por 1600 * 14 folhas de tubo. Os tubos da caldeira são 57X-3, 159x6, 133x6 e 160.Há suportes dianteiros e traseiros na caldeiraA eficiência de combustão é elevada.
Características do produto
1.Facilidade de instalação:
A caldeira é geralmente fábrica de carregamento rápido, fácil de transportar e instalação no local, reduzindo muito o ciclo de construção.
2. ROperação elegível:
A disposição da superfície de aquecimento da caldeira é razoável, a circulação da água é suave e cada superfície de aquecimento é resfriada a tempo.
3- Conveniência de manutenção e reparação:
É conveniente abrir a caixa de fumaça na frente da caldeira, e o pessoal pode verificá-la facilmente e claramente, o que fornece uma boa condição para o tratamento correto.
4. FCombustão:
Com o ar secundário e o design razoável do forno, o combustível pode ser completamente queimado e a fumaça preta pode ser eliminada.
5.HGrelha de eficiência:
A grelha da caldeira adota ventilação lateral dupla, que é trazida naturalmente para a extremidade frontal da fila da caldeira pela tecnologia de limpeza de poeira e é fácil de operar,e tem vantagens óbvias em comparação com a grade comum.
6. Limpeza de cinzas conveniente:
No caldeirão podem ser instalados muitos furos de limpeza de cinzas, que podem remover cinzas em tempo útil e eficazmente,evitar problemas de funcionamento e diminuição da eficiência térmica causada pelo acúmulo de cinzas da caldeira.
Parâmetros técnicos
Principais parâmetros técnicos de uma caldeira de água quente de biomassa de série
| Energia térmica | MW | 0.7 | 1.4 | 2.1 | 2.8 | 4.2 | 5.6 | 7 |
| Pressão de saída | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 |
| Temperatura de saída | °C | 95 | 95 | 95 | 95 | 95/115 | 95/115 | 95/115 |
| Temperatura da água de alimentação | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| Eficiência térmica | / | ≥ 83% | ||||||
| Combustível | / | Partículas de biomassa | ||||||
| Consumo de combustível | Kg/h | 174.3 | 348.6 | 517 | 687.2 | 1024 | 1374.3 | 1708 |
| Área de aquecimento | m2 | 35.2 | 79.8 | 114.2 | 168 | 207.6 | 300.5 | 391 |
| Área da grade | m2 | 1.97 | 3.2 | 4.8 | 5.5 | 7.04 | 11.7 | 13.6 |
| Consumo de energia | Kw | 18 | 26 | 31.5 | 34 | 62.4 | 76.4 | 87.2 |
| volume de água | m3 | 5.1 | 5.58 | 6.95 | 9.3 | 14 | 17.8 | 20.5 |
Nota:O consumo de combustível no quadro é calculado com base no baixo valor calorífico das partículas de biomassa 17084KJ/Kg (4085Kcal/Kg).Se o baixo valor calorífico do combustível de biomassa for superior a este valor, o consumo de combustível correspondente será mais económico do que o valor indicado no quadro.
| Energia térmica | MW | 0.7 | 1.4 | 2.1 | 2.8 | 4.2 | 5.6 | 7 | |
|
Dimensão do transporte
|
L | mm | 5100 | 6140 | 6330 | 6880 | 7290 | 7800 | 8500 |
| W | mm | 2200 | 2600 | 2700 | 2700 | 3190 | 3400 | 3400 | |
| H | mm | 2900 | 3300 | 3300 | 3300 | 3700 | 3700 | 3700 | |
| Peso de transporte do computador central | / | t | 15 | 18 | 24 | 27 | 31 | 33 | 41 |
| Válvula de saída de água | DN | mm | 80 | 100 | 125 | 125 | 150 | 200 | 200 |
| Válvula de água de alimentação | DN | mm | 80 | 100 | 125 | 125 | 150 | 200 | 200 |
| Diâmetro da válvula de segurança | DN | mm | 1*32 | 1*50 | 2*40 | 2*40 | 2*50 | 2*50 | 2*50/80 |
| Diâmetro do tubo da válvula de escoamento | DN | mm | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 |
| Diâmetro da chaminé | φ | mm | 280 | 350 | 410 | 410 | 530 | 720 | 750 |
Observações:Reservamo-nos o direito de alterar os dados acima mencionados devido à transformação contínua da política e à melhoria do produto.
