Descrição do Produto

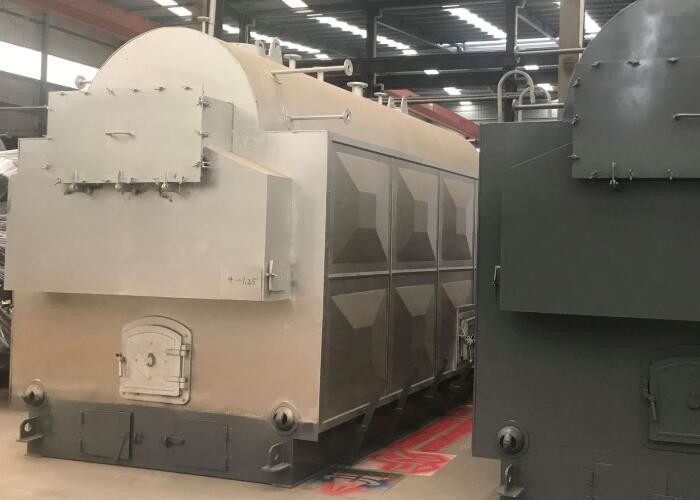

Caldeira de água quente horizontal a óleo da série Pressure
A caldeira de água quente horizontal a óleo e gás da série pressure é uma estrutura de carregamento rápido, combustão interna, caldeira de tubos de fogo de três passagens, usa estrutura de retorno úmido, gás de combustão de alta temperatura esfrega os tubos de fogo da segunda e terceira passagens um após o outro, e então descarrega na atmosfera da caixa de fumaça traseira e do condensador, chaminé. A caldeira está equipada com uma tampa móvel da caixa de fumaça dianteira e traseira, manutenção conveniente.
1. Design razoável: estrutura horizontal de retorno úmido total de três retornos de combustão interna, design de água em fogo, vesícula biliar de forno ondulada, com boa expansibilidade. Possui área de aquecimento suficiente e layout de estrutura razoável.
2. Alta eficiência e economia de energia: vesícula biliar de forno ondulada, tubo de gás de combustão rosqueado, câmara de combustão de grande espaço com layout de estrutura razoável, a fim de alcançar baixo consumo de energia. Com alta eficiência de transferência de calor, a eficiência térmica da caldeira pode atingir mais de 96%.
3. Especificação de fabricação: Cada componente da caldeira é fabricado de acordo com os padrões nacionais e internacionais (ISO).
4. Grande volume de água: A caldeira tem um grande volume de água, lidando com a flutuação da carga e a variação do valor de pico, de modo a tornar a condição de operação estável.
5. Longevidade e durabilidade: O design profissional de caldeiras e o controle de qualidade rigoroso são a garantia da qualidade de cada caldeira Yuji. A vida útil das caldeiras usadas é superior a 20 anos.
6. Fácil manutenção: portas de caixa de fumaça dianteiras e traseiras móveis, orifícios de inspeção traseiros podem entrar no forno para inspeção e limpeza. Abertura de Boca de Visita em Ontologia. Furos de cabeça e furos de mão, design estrutural considera totalmentemanutenção futura.
![]()
Parâmetros Técnicos
Principais Parâmetros Técnicos das Caldeiras de Água Quente da Série Pressure
| Eficiência Térmica Nominal | MW | 0,35 | 0,7 | 1,4 | 4,2 | 7 | 10,5 | 14 | ||
| Pressão de Trabalho Nominal | MPa | 0,7 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,25 | |
| Temperatura de Efluente Nominal | °C | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| Temperatura da água de retorno | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Eficiência | / | >96% | ||||||||
| Combustível de Design | / | Gás natural, gás líquido, gás da cidade, óleo leve | ||||||||
|
Combustível Consumo teórico |
gás | NM3/h | 37 | 74 | 146 | 288 | 434 | 729 | 1080 | 1450 |
| Gás líquido | Kg/h | 29 | 58 | 116 | 232 | 350 | 586 | 869 | 1149 | |
| Gás da cidade | NM3/h | 79 | 157 | 305 | 603 | 943 | 1572 | 2347 | 3141 | |
| Óleo leve | Kg/h | 31 | 62 | 119 | 237 | 357 | 602 | 903 | 1203 | |
| Gás natural | mbar | 70-100 | 100-150 | 100-150 | 150-200 | 150-200 | 150-200 | 150-300 | 150-300 | |
| Gás da cidade | mbar | 100200 | 100-200 | 100-200 | 150-200 | 150-200 | 150-200 | 150-300 | 150300 | |
| Circulação de água nominal | M³/h | 12 | 24 | 26,67 | 53,33 | 80 | 133,33 | 200 | 266,67 | |
| capacidade de água | M3 | 1,1 | 5,2 | 6,26 | 7,19 | 9 | 14,1 | 26,9 | 35,2 | |
Nota:O consumo de combustível na tabela é calculado pelo valor calorífico inferior do óleo leve 42915KJ/Kg (10260Kcal/Kg), valor calorífico inferior do gás natural 35588KJ/NM3 (8500Kcal/NM3), valor calorífico inferior do gás liquefeito 45998KJ/Kg (11000Kcal/Kg), valor calorífico inferior do gás urbano 16750K/NM3 (4000Kcal/NM3).
Configuração e Dimensões da Interface da SérieÁgua Quente sob PressãoCaldeiras
|
Dimensões de transporte do host (comprimento * largura * altura) |
/ | mm |
2949*14 54*1707 |
3198*18 80*2166 |
4131*22 47*2422 |
4928*22 50*2600 |
5401*24 06*2650 |
6280*26 40*3176 |
7804*33 93*3540 |
9120*44 00*4100 |
| Peso do host | / | t | 2,8 | 5 | 8 | 10,5 | 17,8 | 19 | 35 | 48 |
| Diâmetro da válvula de saída | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| Diâmetro da válvula de retorno | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| Diâmetro do tubo de conexão atmosférica | DN | mm | 40 | 50 | 2,40 | 2*50 | 2,65 | 2,80 | 2*100 | 2*150 |
| Diâmetro da válvula de drenagem | DN | mm | 40 | 40 | 2*40 | 2*40 | 2,40 | 2*40 | 2*50 | 2*50 |
| Diâmetro da chaminé | DN | mm | 250 | 280 | 350 | 400 | 600 | 750 | 1000 | 1100 |
Nota: Devido à atualização contínua dos produtos, a empresa reserva-se o direito de modificar os dados nas duas tabelas acima.
