Descrição do produto

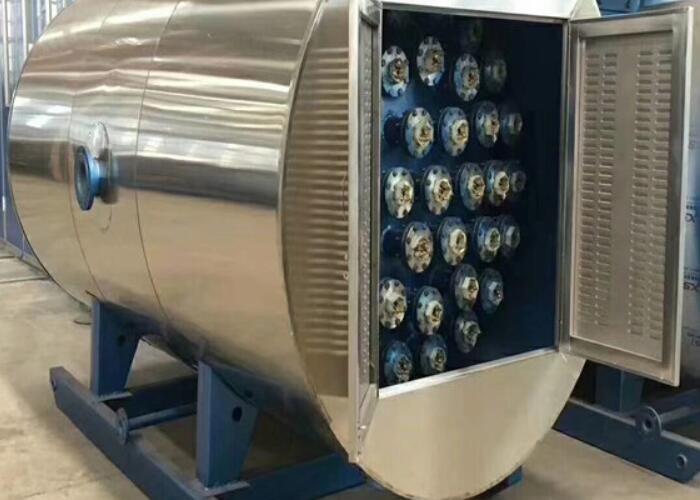

Caldeira de água quente a óleo horizontal de série a pressão
A caldeira de água quente horizontal a óleo e gás com pressão de série é uma estrutura de carga rápida, de combustão, uma caldeira de tubos de fogo de três passos, que utiliza uma estrutura de volta molhada,tubos de incêndio de segunda passagem e de terceira passagem de depósito de gases de combustão de alta temperatura, um atrás do outro, e depois esvaziado para a atmosfera a partir da caixa de fumaça traseira e condensador, chaminé.
1- Design razoável:
Combustão interna horizontal de três voltas, estrutura nascente completa, design de água no fogo, célula biliar de forno ondulado, com boa expansão.
2. Alta eficiência e poupança de energia:
uma vesícula biliar de forno ondulado, um tubo de gases de combustão com roscas, uma câmara de combustão de grande espaço com uma estrutura racional, a fim de alcançar um baixo consumo de energia.
3Especificações de fabrico:
Cada componente da caldeira é fabricado em conformidade com as normas nacionais e internacionais (ISO).
4. Grande volume de água:
A caldeira tem um grande volume de água, que suporta flutuações de carga e variação do valor de pico, de modo a tornar a condição de operação estável.
5- Longevidade e durabilidade:
O projeto profissional das caldeiras e o rigoroso controle de qualidade são a garantia da qualidade de todas as caldeiras Yuji. A vida útil das caldeiras utilizadas é de mais de 20 anos.
6Manutenção fácil:
As portas das caixas de fumo dianteiras e traseiras móveis, os furos de inspecção traseiros podem entrar no forno para inspecção e limpeza.
Parâmetros técnicos
Principais parâmetros técnicos das caldeiras de água quente de série a pressão
| Eficiência térmica nominal | MW | 0.35 | 0.7 | 1.4 | 4.2 | 7 | 10.5 | 14 | ||
| Pressão de trabalho nominal | MPa | 0.7 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.25 | |
| Temperatura nominal do efluente | °C | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| Temperatura da água de retorno | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Eficiência | / | > 96% | ||||||||
| Combustível de projeto | / | Gás natural, gás líquido, gás urbano, petróleo leve | ||||||||
|
Combustível Consumo teórico |
gás | NM3/h | 37 | 74 | 146 | 288 | 434 | 729 | 1080 | 1450 |
| Gás líquido | Kg/h | 29 | 58 | 116 | 232 | 350 | 586 | 869 | 1149 | |
| Gás da cidade | NM3/h | 79 | 157 | 305 | 603 | 943 | 1572 | 2347 | 3141 | |
| Óleo leve | Kg/h | 31 | 62 | 119 | 237 | 357 | 602 | 903 | 1203 | |
| Gás natural | mbar | 70 a 100 | 100 a 150 | 100 a 150 | 150-200 | 150-200 | 150-200 | 150 a 300 | 150 a 300 | |
| Gás urbano | mbar | 100200 | 100 a 200 | 100 a 200 | 150-200 | 150-200 | 150-200 | 150 a 300 | 150300 | |
| Circulação nominal de água | M3/h | 12 | 24 | 26.67 | 53.33 | 80 | 133.33 | 200 | 266.67 | |
| capacidade de água | M3 | 1.1 | 5.2 | 6.26 | 7.19 | 9 | 14.1 | 26.9 | 35.2 | |
Nota:O consumo de combustível no quadro é calculado com base no baixo valor calorífico do óleo leve 42915KJ/Kg (10260Kcal/Kg), no baixo valor calorífico do gás natural 35588KJ/NM3 (8500Kcal/NM3),Baixo valor calorífico do gás liquefeito 45998KJ/Kg (11000Kcal/Kg), baixo valor calorífico do gás urbano 16750K/NM3 (4000Kcal/NM3).
Configuração e dimensões de interface da sérieÁgua quente sob pressãoCaldeiras
|
Dimensões do transporte do hospedeiro (longo * largura * altura) |
/ | mm |
2949*14 54*1707 |
3198*18 80*2166 |
4131*22 47*2422 |
4928*22 50*2600 |
5401*24 06*2650 |
6280*26 40*3176 |
7804*33 93*3540 |
9120*44 00*4100 |
| Peso do hospedeiro | / | t | 2.8 | 5 | 8 | 10.5 | 17.8 | 19 | 35 | 48 |
| Diâmetro da válvula de saída | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| Diâmetro da válvula de retenção | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| Diâmetro do tubo de ligação atmosférico | DN | mm | 40 | 50 | 2,40 | 2*50 | 2,65 | 2,80 | 2*100 | 2*150 |
| Diâmetro da válvula de drenagem | DN | mm | 40 | 40 | 2*40 | 2*40 | 2,40 | 2*40 | 2*50 | 2*50 |
| Diâmetro da chaminé | DN | mm | 250 | 280 | 350 | 400 | 600 | 750 | 1000 | 1100 |
Nota: Devido à actualização contínua dos produtos, a empresa reserva-se o direito de modificar os dados dos dois quadros acima.
