Descrição do Produto

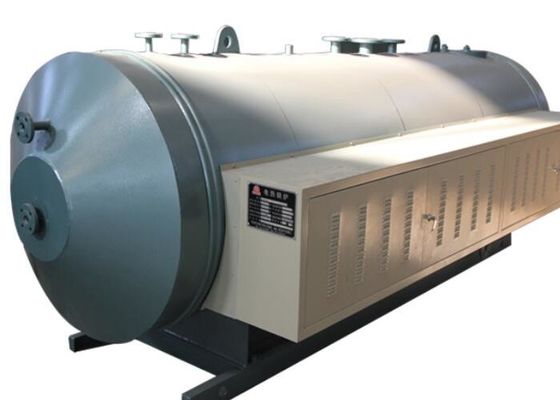

Caldeira de água quente horizontal a óleo da série Pressure
As caldeiras de água quente a gás e óleo horizontais da série são caldeiras de carregamento rápido, combustão e tubos de fogo de três vias que assumem uma estrutura de retorno úmido. O gás de fumaça de alta temperatura lava os tubos de fogo de duas e três vias e, em seguida, descarrega-se por trás na atmosfera. Lareira e capacitores, lareira. A caldeira está equipada com uma caixa de fumaça dianteira e traseira móvel que é adequada para manutenção.
1. Design razoável:
Estrutura horizontal de combustão interna de três retornos com retorno totalmente úmido, design água-no-fogo, vesícula de forno ondulada, com boa expansibilidade. Possui área de aquecimento suficiente e layout estrutural razoável.
2. Alta eficiência e economia de energia:
Vesícula de papelão ondulado, tubo de gás de combustão rosqueado, grande sala de combustão com layout estrutural razoável para obter baixo consumo de energia. Com alta eficiência de transferência de calor, a eficiência térmica da caldeira pode atingir mais de 96%.
3. Especificação de produção:
Cada componente da caldeira é fabricado de acordo com as normas nacionais e internacionais (ISO).
4. Grande volume de água:
A caldeira tem grande volume de água, lidando com a flutuação da carga e a variação do valor de pico, de modo a tornar a condição de operação estável.
5. Longevidade e durabilidade:
O design profissional das caldeiras e o controle de qualidade rigoroso são a garantia da qualidade de todas as caldeiras Yuji. A vida útil das caldeiras utilizadas é superior a 20 anos.
6. Fácil manutenção:
Portas da caixa de fumaça dianteira e traseira móveis, orifícios de inspeção traseiros podem entrar no forno para inspeção e limpeza. Abertura da boca de visita na ontologia. Orifícios de cabeça e orifícios manuais, o design estrutural considera totalmentemanutenção futura.
Parâmetros Técnicos
Principais Parâmetros Técnicos das Caldeiras de Água Quente de Pressão da Série
| Eficiência Térmica Nominal | MW | 0,35 | 0,7 | 1,4 | 4,2 | 7 | 10,5 | 14 | ||
| Pressão de Trabalho Nominal | MPa | 0,7 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,25 | |
| Temperatura de Saída Nominal | °C | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| Temperatura da água de retorno | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Eficiência | / | >96% | ||||||||
| Combustível de Design | / | Gás natural, gás líquido, gás da cidade, óleo leve | ||||||||
|
Combustível Consumo teórico |
gás | NM3/h | 37 | 74 | 146 | 288 | 434 | 729 | 1080 | 1450 |
| Gás líquido | Kg/h | 29 | 58 | 116 | 232 | 350 | 586 | 869 | 1149 | |
| Gás da cidade | NM3/h | 79 | 157 | 305 | 603 | 943 | 1572 | 2347 | 3141 | |
| Óleo leve | Kg/h | 31 | 62 | 119 | 237 | 357 | 602 | 903 | 1203 | |
| Gás natural | mbar | 70-100 | 100-150 | 100-150 | 150-200 | 150-200 | 150-200 | 150-300 | 150-300 | |
| Gás da cidade | mbar | 100200 | 100-200 | 100-200 | 150-200 | 150-200 | 150-200 | 150-300 | 150300 | |
| Circulação de água nominal | M³/h | 12 | 24 | 26,67 | 53,33 | 80 | 133,33 | 200 | 266,67 | |
| capacidade de água | M3 | 1,1 | 5,2 | 6,26 | 7,19 | 9 | 14,1 | 26,9 | 35,2 | |
Nota:O consumo de combustível na tabela é calculado pelo poder calorífico inferior do óleo leve 42915KJ/Kg (10260Kcal/Kg), poder calorífico inferior do gás natural 35588KJ/NM3 (8500Kcal/NM3), poder calorífico inferior do gás liquefeito 45998KJ/Kg (11000Kcal/Kg), poder calorífico inferior do gás urbano 16750K/NM3 (4000Kcal/NM3).
Configuração e Dimensões da Interface da SérieÁgua Quente sob PressãoCaldeiras
|
Dimensões de transporte do host (comprimento * largura * altura) |
/ | mm |
2949*14 54*1707 |
3198*18 80*2166 |
4131*22 47*2422 |
4928*22 50*2600 |
5401*24 06*2650 |
6280*26 40*3176 |
7804*33 93*3540 |
9120*44 00*4100 |
| Peso do host | / | t | 2,8 | 5 | 8 | 10,5 | 17,8 | 19 | 35 | 48 |
| Diâmetro da válvula de saída | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| Diâmetro da válvula de retorno | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| Diâmetro do tubo de conexão atmosférica | DN | mm | 40 | 50 | 2,40 | 2*50 | 2,65 | 2,80 | 2*100 | 2*150 |
| Diâmetro da válvula de drenagem | DN | mm | 40 | 40 | 2*40 | 2*40 | 2,40 | 2*40 | 2*50 | 2*50 |
| Diâmetro da chaminé | DN | mm | 250 | 280 | 350 | 400 | 600 | 750 | 1000 | 1100 |
Nota: Devido à atualização contínua dos produtos, a empresa reserva-se o direito de modificar os dados nas duas tabelas acima.
