Descrição do Produto
Caldeira de água quente horizontal a óleo de pressão da série
A caldeira de água quente horizontal a óleo e gás de pressão da série é uma estrutura de carregamento rápido, combustão interna, caldeira de tubos de fogo de três passagens, usa estrutura de retorno úmido, gás de combustão de alta temperatura esfrega os tubos de fogo da segunda e terceira passagens um após o outro, e então descarrega na atmosfera da caixa de fumaça traseira e do condensador, chaminé. A caldeira está equipada com uma tampa móvel da caixa de fumaça dianteira e traseira, manutenção conveniente.
1. Design razoável: Combustão horizontal com estrutura de retorno totalmente úmido de três retornos, design de água em fogo, vesícula biliar de forno ondulada, com boa capacidade de expansão. Possui área de aquecimento adequada e layout estrutural razoável.
2. Alta eficiência e economia de energia: vesícula biliar de forno ondulada, tubo de gás de combustão rosqueado, câmara de combustão de grande espaço com layout estrutural razoável, a fim de alcançar baixo consumo de energia. Com alta eficiência de transferência de calor, a eficiência térmica da caldeira pode atingir mais de 96%.
3. Especificação de fabricação: Cada componente da caldeira é fabricado de acordo com os padrões nacionais e internacionais (ISO).
4. Grande volume de água: A caldeira tem um grande volume de água, lidando com a flutuação da carga e a variação do valor de pico, de modo a tornar a condição de operação estável.
5. Longevidade e durabilidade: O design profissional de caldeiras e o controle de qualidade rigoroso são a garantia da qualidade de cada caldeira Yuji. A vida útil das caldeiras utilizadas é superior a 20 anos.

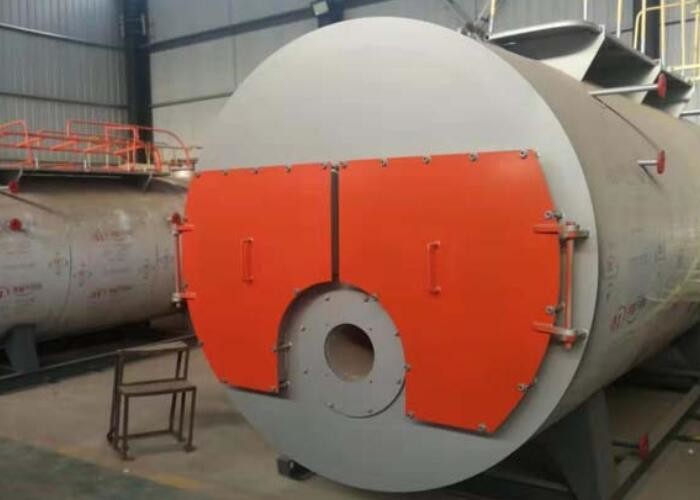

6. Fácil manutenção: portas de caixa de fumaça dianteiras e traseiras móveis, orifícios de inspeção traseiros podem entrar no forno para inspeção e limpeza. Abertura de Boca de Visita em Ontologia. Orifícios de cabeça e orifícios manuais, o design estrutural considera totalmentemanutenção futura.
![]()
Parâmetros Técnicos
Principais Parâmetros Técnicos das Caldeiras de Água Quente de Pressão da Série
| Eficiência Térmica Nominal | MW | 0,35 | 0,7 | 1,4 | 4,2 | 7 | 10,5 | 14 | ||
| Pressão de Trabalho Nominal | MPa | 0,7 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,25 | |
| Temperatura de Saída Nominal | °C | 95 | 95 | 115 | 115 | 115 | 115 | 115 | 115 | |
| Temperatura da água de retorno | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Eficiência | / | >96% | ||||||||
| Combustível de Design | / | Gás natural, gás líquido, gás da cidade, óleo leve | ||||||||
|
Combustível Consumo teórico |
gás | NM3/h | 37 | 74 | 146 | 288 | 434 | 729 | 1080 | 1450 |
| Gás líquido | Kg/h | 29 | 58 | 116 | 232 | 350 | 586 | 869 | 1149 | |
| Gás da cidade | NM3/h | 79 | 157 | 305 | 603 | 943 | 1572 | 2347 | 3141 | |
| Óleo leve | Kg/h | 31 | 62 | 119 | 237 | 357 | 602 | 903 | 1203 | |
| Gás natural | mbar | 70-100 | 100-150 | 100-150 | 150-200 | 150-200 | 150-200 | 150-300 | 150-300 | |
| Gás da cidade | mbar | 100200 | 100-200 | 100-200 | 150-200 | 150-200 | 150-200 | 150-300 | 150300 | |
| Circulação de água nominal | M³/h | 12 | 24 | 26,67 | 53,33 | 80 | 133,33 | 200 | 266,67 | |
| capacidade de água | M3 | 1,1 | 5,2 | 6,26 | 7,19 | 9 | 14,1 | 26,9 | 35,2 | |
Observação: O consumo de combustível na tabela é calculado pelo poder calorífico inferior do óleo leve 42915KJ/Kg (10260Kcal/Kg), poder calorífico inferior do gás natural 35588KJ/NM3 (8500Kcal/NM3), poder calorífico inferior do gás liquefeito 45998KJ/Kg (11000Kcal/Kg), poder calorífico inferior do gás urbano 16750K/NM3 (4000Kcal/NM3).
Configuração e Dimensões da Interface da Série Água Quente de Pressão Caldeiras
|
Dimensões de transporte do host (comprimento * largura * altura) |
/ | mm |
2949*14 54*1707 |
3198*18 80*2166 |
4131*22 47*2422 |
4928*22 50*2600 |
5401*24 06*2650 |
6280*26 40*3176 |
7804*33 93*3540 |
9120*44 00*4100 |
| Peso do host | / | t | 2,8 | 5 | 8 | 10,5 | 17,8 | 19 | 35 | 48 |
| Diâmetro da válvula de saída | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| Diâmetro da válvula de retorno | DN | mm | 50 | 65 | 100 | 125 | 125 | 200 | 200 | 200 |
| Diâmetro do tubo de conexão atmosférica | DN | mm | 40 | 50 | 2,40 | 2*50 | 2,65 | 2,80 | 2*100 | 2*150 |
| Diâmetro da válvula de drenagem | DN | mm | 40 | 40 | 2*40 | 2*40 | 2,40 | 2*40 | 2*50 | 2*50 |
| Diâmetro da chaminé | DN | mm | 250 | 280 | 350 | 400 | 600 | 750 | 1000 | 1100 |
Observação: Devido à atualização contínua dos produtos, a empresa se reserva o direito de modificar os dados nas duas tabelas acima.
