وصف المنتج

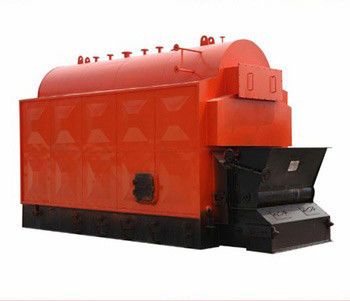

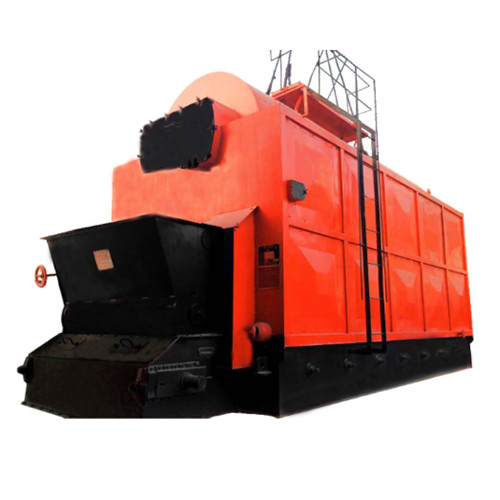

النوع الجديد من الغلاية البخارية المتسلسلة هو غلاية واحدة من نوع الطبول مع قشرة أنبوبية تعمل بالماء ، ومعدات الاحتراق هي شبكة سلسلة.جدار المياه على الجانبين الأيسر واليمين من الفرن هو سطح التسخين الإشعاعي.
الجزء السفلي من أنبوب المرجل يتبنى تكنولوجيا جديدة للتنظيم المتقاطع ، جناحين من الفرن هي سطح التدفئة الحرارية ،ويتم ترتيب أنبوب الدخان المتداخل (57 × 3) سطح التدفئة عن طريق الحمل في أنبوب الوعاءيتم اعتماد الخرسانة المقاومة للحرارة في جدار الفرن ، والجزء الخارجي من المرجل هو قشرة حماية ثلاثية الأبعاد.
خصائص المنتج
1سهولة التثبيت:
الغلاية عادةً ما تكون مصنعًا سريع التحميل ، سهلة النقل والتركيب في الموقع ، وتقصير دورة البناء بشكل كبير ، وتوفير تكاليف التثبيت ،بحيث يمكن وضع الغلاية في الإنتاج في الوقت المناسب.
2. رعملية قابلة للتشغيل:
تخطيط سطح التسخين المرجل معقول، وتدور المياه بسلاسة، ويتم تبريد كل سطح التسخين في الوقت المناسب، بحيث تضمن بشكل فعال التشغيل الآمن للالغلاية
3سهولة الصيانة والإصلاح:
الغلاية طبل إعداد فتحة، ويمكن أن تدخل التفتيش إصلاح. من المريح لفتح صندوق الدخان أمام الغلاية، ويمكن للموظفين التحقق من ذلك بسهولة وبوضوح،الذي يوفر حالة جيدة للعلاج الصحيح.
4. فالاحتراق:
مع الهواء الثانوي وتصميم الفرن المعقول ، يمكن حرق الوقود بالكامل ويمكن القضاء على الدخان الأسود.
5.هـشبكة الكفاءة العالية:
تتبنى شبكة الغلاية تهوية جانبية مزدوجة ، والتي يتم إحضارها بشكل طبيعي إلى الطرف الأمامي من صف الغلاية من خلال تكنولوجيا تنظيف الغبار ، والتي تتجنب تسرب الهواء وتسرب الوقود والتهوية غير المتساوية ،وسهل التشغيل، ولها مزايا واضحة مقارنة مع شبكة عادية.
6(ج)تنظيف الرماد غير الملائم:
يمكن إنشاء العديد من ثقوب تنظيف الرماد على المرجل ، والتي يمكن أن تزيل الرماد في الوقت المناسب وبشكل فعال ، وتجنب مشكلة التشغيل وانخفاض الكفاءة الحرارية الناجمة عن تراكم الرماد في المرجل ،وتضمن استقرار حمولة المرجل.
المعلمات التقنية
المعلمات التقنية الرئيسية لقطن البخار من سلسلة الكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 |
| ضغط العمل | MPa | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 |
| درجة حرارة البخار | °C | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 |
| درجة حرارة مياه الغذاء | °C | 20 | 20 | 20 | 20 | 20 | 20 | 60 |
| الكفاءة الحرارية | / | ≥82% | ||||||
| الوقود | / | جزيئات الكتلة الحيوية | ||||||
| استهلاك الوقود | كجم/ساعة | 176.6 | 352.3 | 571 | 522 | 1044 | 1396.5 | 1743.3 |
| منطقة التدفئة | م2 | 39.82 | 86 | 120.2 | 174.32 | 220.6 | 317 | 409 |
| مساحة الشباك | م2 | 1.97 | 3.2 | 4.8 | 5.5 | 7.04 | 11.7 | 13.6 |
| استهلاك الطاقة | كوايت | 18 | 26 | 31.5 | 34 | 62.4 | 76.4 | 87.2 |
| حجم الماء | م3 | 4.5 | 4.68 | 5.9 | 6.3 | 11 | 13.8 | 16.5 |
ملاحظة:جزيئات الكتلة الحيوية 17084KJ/Kg (4085Kcal/Kg). إذا كانت القيمة الحرارية المنخفضة لوقود الكتلة الحيوية أكبر من هذه القيمة،استهلاك الوقود المقابل سيكون أكثر اقتصادية من القيمة الواردة في الجدول.
البعد الخارجي والبعد التواصل من الغلاية البخارية من الكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 | |
|
بعد النقل
|
(ل) | ملم | 5100 | 6140 | 6330 | 6880 | 7290 | 7800 | 8500 |
| W | ملم | 2200 | 2600 | 2700 | 2700 | 3190 | 3400 | 3400 | |
| هـ | ملم | 2900 | 3300 | 3300 | 3300 | 3700 | 3700 | 3700 | |
| وزن النقل للجهاز الرئيسي | / | t | 15 | 18 | 24 | 27 | 31 | 33 | 41 |
| قطر أنبوب صمام البخار الرئيسي | DN | ملم | 65 | 80 | 100 | 100 | 125 | 150 | 150 |
| صمام مياه التغذية | DN | ملم | 40 | 40 | 40 | 40 | 50 | 50 | 50 |
| قطر صمام السلامة | DN | ملم | 2*40 | 2*50 | 2*50 | 2*50 | 50/80 | 2*80 | 2*80 |
| قطر أنبوب صمام الصرف | DN | ملم | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 |
| قطر المدخنة | φ | ملم | 280 | 350 | 410 | 410 | 530 | 720 | 750 |
ملاحظات: نحتفظ بالحق في تغيير البيانات المذكورة أعلاه بسبب التحول المستمر للسياسة وتحسين المنتج.
