وصف المنتج

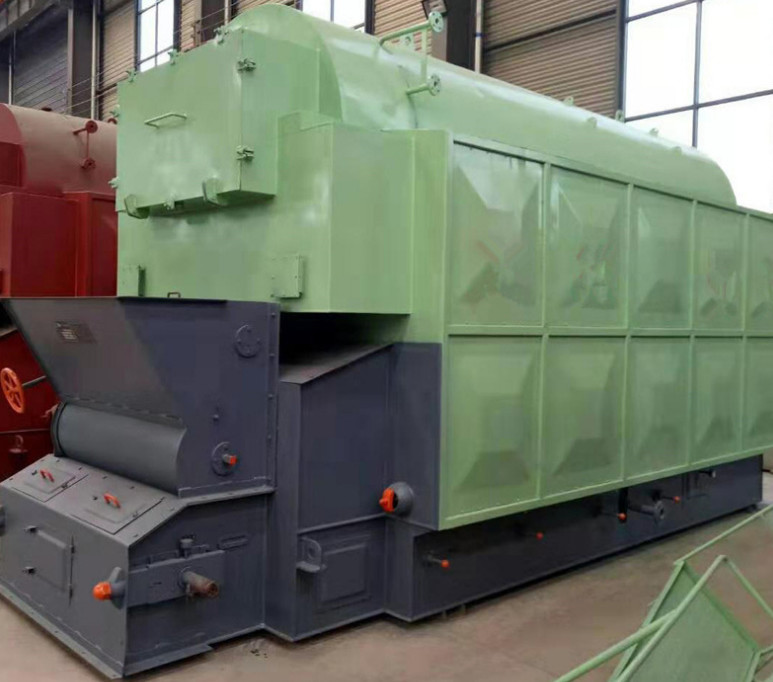

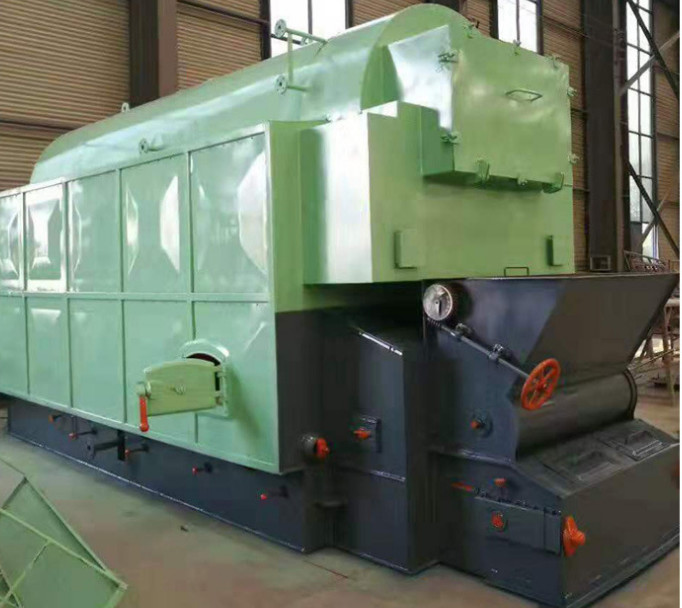

السلسلةغلاية بخار من الكتلة الحيوية
سلسلة الغلاية البخارية الجديدة هي لفافة واحدة يتم تبريدها بواسطة القشور وغلايات الأنابيب مع معدات الاحتراق بالسلسلة. جدار المياه على جانبي جسم الفرن هو سطح حرارة مشع.
في الجزء السفلي من أنابيب الفرن ، تستخدم تقنية جديدة للتخطيط العرضي.الفرعين من جسم الفرن هي أسطح الحرارة الحرارية الحرارية ويتم وضع أنبوب الدخان السلكي (57 × 3) سطح الحرارة الحرارية الحرارية في الغلايةالجدار مصنوع من الخرسانة المقاومة للحرارة و الخارج من الغلاية هو قشرة ثلاثية الأبعاد.
خصائص المنتج
1راحة المرفق:
الغلاية عادة ما تكون محطة شحن سريعة، سهلة النقل والتركيب في الموقع، يقلل بشكل كبير من دورة التثبيت،يوفر تكاليف التثبيت بحيث يمكن وضع الغلاية في الإنتاج في الوقت المناسب.
2- تشغيل موثوق به:
من المنطقي فيما يتعلق بتصميم سطح التدفئة ، وتدور المياه بسلاسة ويتم تبريد كل سطح التدفئة في الوقت المناسب لتشغيل الغلاية بأمان.
3الصيانة والإصلاح من أجل الراحة:
الغلايات طبل وضع مياه الصرف الصحي، يمكن أن تدخل إصلاح التفتيش.إعطاء حالة جيدة للعلاج المناسب.
4احتراق كامل:
مع الهواء الثانوي وتصميم الفرن المعقول، يمكن حرق الوقود بالكامل ويمكن إزالة الدخان الأسود.
5كفاءة عالية:
يستخدم شوائب المرجل تهوية مزدوجة الجانبين ، والتي يتم إحضارها بشكل طبيعي إلى الجزء الخلفي من المرجل عن طريق تكنولوجيا الحد من الغبار ، مما يمنع تسرب الهواء ،تسرب الوقود والتهوية غير المتساوية، والتي سهلة التشغيل والتي لها مزايا واضحة على الشبكات العادية.
6معالجة رماد حديثة:
يمكن تجهيز الغلاية بالعديد من حلقات تنظيف الرماد التي يمكن أن تزيل الرماد في الوقت المناسب وكفاءة،تجنب مشاكل التشغيل وتقليل الكفاءة الحرارية الناجمة عن تراكم رماد المرجل وضمان استقرار المرجل.
المعلمات التقنية
المعلمات التقنية الرئيسية لقطن البخار من سلسلة الكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 |
| ضغط العمل | MPa | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 |
| درجة حرارة البخار | °C | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 |
| درجة حرارة مياه الغذاء | °C | 20 | 20 | 20 | 20 | 20 | 20 | 60 |
| الكفاءة الحرارية | / | ≥82% | ||||||
| الوقود | / | جزيئات الكتلة الحيوية | ||||||
| استهلاك الوقود | كجم/ساعة | 176.6 | 352.3 | 571 | 522 | 1044 | 1396.5 | 1743.3 |
| منطقة التدفئة | م2 | 39.82 | 86 | 120.2 | 174.32 | 220.6 | 317 | 409 |
| مساحة الشباك | م2 | 1.97 | 3.2 | 4.8 | 5.5 | 7.04 | 11.7 | 13.6 |
| استهلاك الطاقة | كوايت | 18 | 26 | 31.5 | 34 | 62.4 | 76.4 | 87.2 |
| حجم الماء | م3 | 4.5 | 4.68 | 5.9 | 6.3 | 11 | 13.8 | 16.5 |
ملاحظة:جزيئات الكتلة الحيوية 17084KJ/Kg (4085Kcal/Kg). إذا كانت القيمة الحرارية المنخفضة لوقود الكتلة الحيوية أكبر من هذه القيمة،استهلاك الوقود المقابل سيكون أكثر اقتصادية من القيمة الواردة في الجدول.
البعد الخارجي والبعد التواصل من الغلاية البخارية من الكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 | |
|
بعد النقل
|
(ل) | ملم | 5100 | 6140 | 6330 | 6880 | 7290 | 7800 | 8500 |
| W | ملم | 2200 | 2600 | 2700 | 2700 | 3190 | 3400 | 3400 | |
| هـ | ملم | 2900 | 3300 | 3300 | 3300 | 3700 | 3700 | 3700 | |
| وزن النقل للجهاز الرئيسي | / | t | 15 | 18 | 24 | 27 | 31 | 33 | 41 |
| قطر أنبوب صمام البخار الرئيسي | DN | ملم | 65 | 80 | 100 | 100 | 125 | 150 | 150 |
| صمام مياه التغذية | DN | ملم | 40 | 40 | 40 | 40 | 50 | 50 | 50 |
| قطر صمام السلامة | DN | ملم | 2*40 | 2*50 | 2*50 | 2*50 | 50/80 | 2*80 | 2*80 |
| قطر أنبوب صمام الصرف | DN | ملم | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 |
| قطر المدخنة | φ | ملم | 280 | 350 | 410 | 410 | 530 | 720 | 750 |
ملاحظات: نحتفظ بالحق في تغيير البيانات المذكورة أعلاه بسبب التحول المستمر للسياسة وتحسين المنتج.
