Descrizione del prodotto

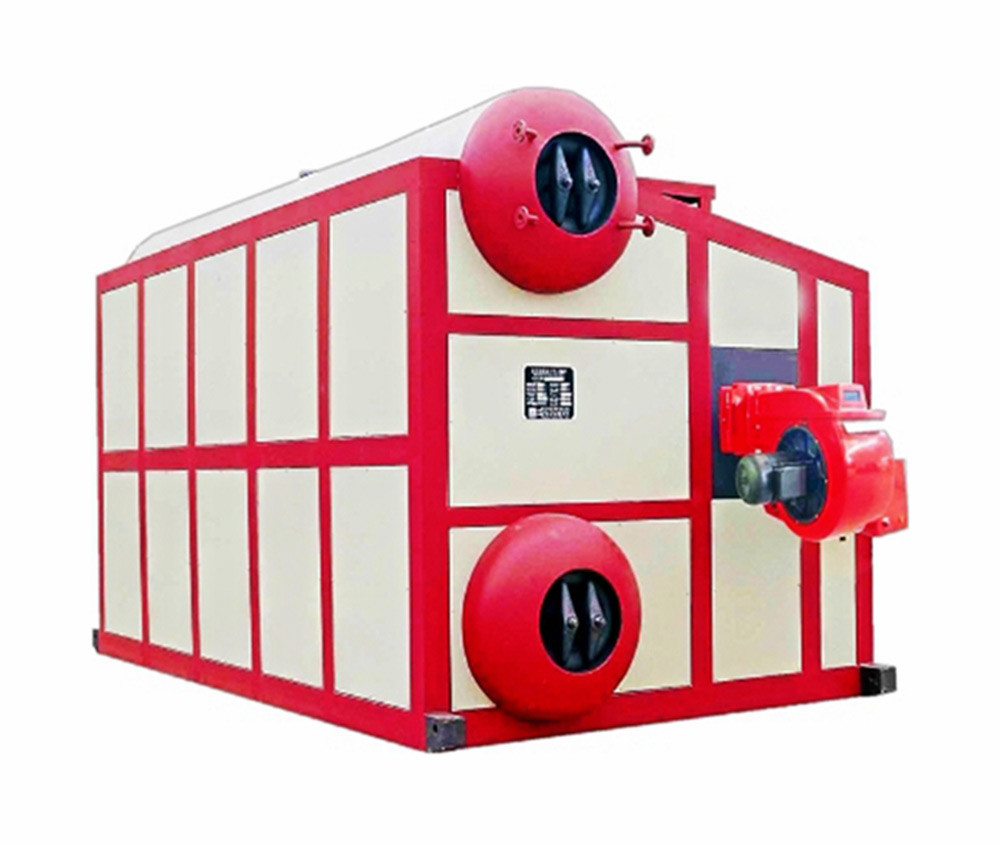

Caldaia ad acqua calda a pressione
La caldaia ad acqua calda a gas e olio a doppia pressione è a doppia bobina, a forma longitudinale di tipo D, caldaia a tubo ad acqua a carico rapido.Questa serie di caldaie sono costituiti da tamburo caldaia superiore e tamburo caldaia inferiore, parete di membrana, tubi di convezione e condensatore, il combustibile bruciava nella caldaia, scarico di gas di combustione nel camino dai tubi di convezione e dispositivo di recupero del calore di scarico.Utilizzando la struttura meccatronica, il rendimento è di primaria importanza a livello nazionale.
Caratteristiche del prodotto
1. vari tipi di combustibile: il volume del forno è elevato, la combustione del combustibile è sufficiente, particolarmente adatto ai combustibili a basso valore calorifico, come il carbone del forno a coke.L'effetto di combustione del combustibile ad alto valore calorifico è migliore, come il gas naturale, il gas di petrolio liquefatto, ecc.
2Ha una capacità di sovraccarico: grande area di riscaldamento, grande volume del forno, resistenza della caldaia sufficiente e una certa capacità di sovraccarico.
3Struttura ragionevole: la parete anteriore dell'acqua è posta di fronte al focolare della caldaia, che è conveniente per fissare la testa del bruciatore e assicura l'acqua vicino al bruciatore.Il raffreddamento e il raffreddamento sono utili per eliminare la deposizione di carbonio nel bruciatore e rendere la combustione più completa.
4. facile manutenzione: le porte a prova di esplosione, le aperture di controllo e le porte di controllo sono fissate sulla parete della caldaia e le manicotte sono posizionate sulla parte anteriore e posteriore del tamburo.È conveniente per la manutenzione della caldaia e la manutenzione.
5Riduzione della dissipazione del calore: viene adottato uno strato di isolamento più spesso per ridurre la dissipazione del calore delle caldaie e migliorare l'efficienza termica.
6Lungo durata e durabilità: la progettazione professionale della caldaia, la tecnologia di produzione e il rigoroso controllo della qualità sono la garanzia della qualità di ogni nuova caldaia.È dimostrato che la durata di vita delle caldaie normali è superiore a 20 anni.
Parametri tecnici
| Principali parametri tecnici delle caldaie ad acqua a cuscino a pressione in serie | ||||||||||
| Efficienza termica nominale | MW | 7 | 105 | 14 | 21 | 29 | 35 | 42 | 46 | |
| Pressione di lavoro nominale | MPa | 1.0/125 | L0/L25 | 1.0/1^5 | 1^5/1.6 | 125/L6 | 1-25/1.6 | L25/L6 | 1.25/16 | |
| Temperatura nominale degli effluenti | °C | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | |
| Temperatura dell'acqua di ritorno | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Efficienza | / | > 96% | ||||||||
| Carburante di progettazione | / |
Gas naturale, gas liquido, gas urbano, petrolio leggero
gas liquefatto
Gas urbano
Olio leggero |
||||||||
|
Carburante Consumo teorico |
gas | NM3/h | 731 | 1097 | 1462 | 2191 | 3026 | 3657 | 4383 | 4799 |
| Gas liquido | Kg/h | 586 | 877 | 1169 | 1755 | 2421 | 2928 | 3511 | 3843 | |
| Gas urbano | NM3/h | 1572 | 2354 | 3138 | 4705 | 6503 | 7839 | 9149 | 9991 | |
| Olio leggero | Kg/h | 599 | 899 | H93 | 1801 | 2479 | 2989 | 3601 | 3943 | |
| Gas naturale | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| Gas urbano | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| Circolazione nominale dell'acqua | M3/h | 133/100 | 200/150 | 266/200 | 400/300 | 551/414 | 665/500 | 798/600 | 874/657 | |
Nota:Il consumo di carburante nella tabella è calcolato in base al basso valore calorifico dell'olio leggero 42915KJ/Kg (10260Kcal/Kg), al basso valore calorifico del gas naturale 35588KJ/NM3 (8500Kcal/NM3),basso valore calorifico del gas liquefatto 45998KJ/Kg (11000Kcal/Kg), basso valore calorifico del gas urbano 16750K/NM3 (4000Kcal/NM3).
| Configurazione e dimensioni di interfaccia delle caldaie a sovrapposizione a pressione in serie | ||||||||||
|
Dimensioni del trasporto dell'host (lunghezza * larghezza * altezza) |
/ | mm |
5633*33 00*3400 |
6365*35 85*3478 |
8781*36 25.383 |
Trasporto separato | Trasporto separato | Trasporto separato | Trasporto separato | Trasporto separato |
| Peso ospite | / | t | 150/200 | 200 | 200 | 300 | 300 | 350 | 350 | 400 |
| Diametro della valvola di uscita | DN | mm | 150/200 | 200 | 200 | 2*200 | 2*200 | 2*200 | 2*200 | 2*300 |
| Diametro della valvola di riserva | DN | mm | 50 | 50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 |
| Diametro del tubo di collegamento atmosferico | DN | mm | 750 | 1000 | 1100 | 1400 | 1700 | 2000 | 2000 | 2200 |
Nota:A causa dell'aggiornamento continuo dei prodotti, la società si riserva il diritto di modificare i dati delle due tabelle precedenti.
