Descrição do produto

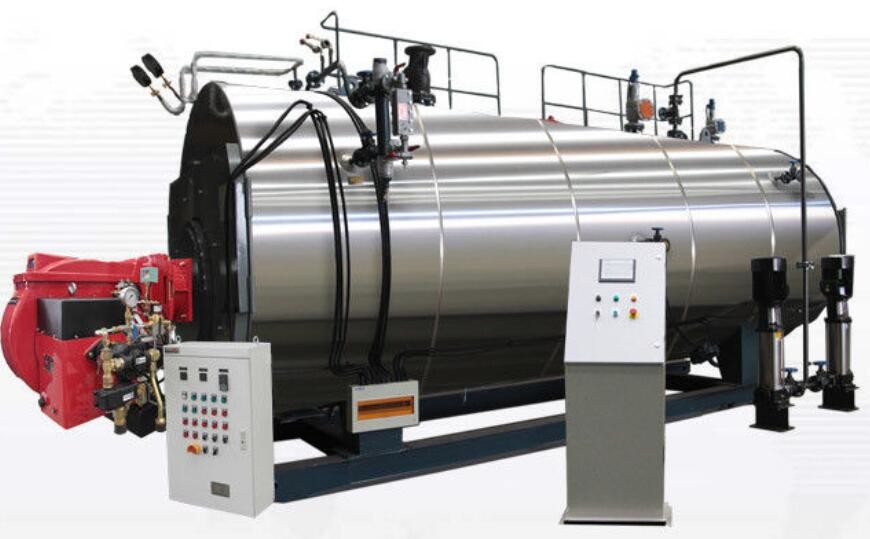

Caldeira a vapor a óleo e gás de série com tambor duplo
As caldeiras a vapor de gás da série que utilizam gás de duplo cilindro são caldeiras de dupla hélice, caldeiras de eixo longitudinal tipo D para tubos hidráulicos de alta velocidade,Caldeiras constituídas por tambores de cima e de baixoO sistema de combustível de combustível em forno de caldeira, com estrutura mecatrônica, desempenho é de um nível líder na China.
Características do produto
1. diversos combustíveis aplicáveis:
A área dos fornos é grande, a combustão de combustível é suficiente, especialmente para combustíveis de baixo calor, como o gás do forno de coque, o gás do alto forno, etc.A eficiência de combustão dos combustíveis de alto calor é melhor, por exemplo, gás natural, gás liquefeito, etc.
2Capacidade de carga:
A área de aquecimento é grande, a área do forno é grande, a saída é forte e tem uma certa sobrecarga.
3Estrutura razoável:
A primeira parede de água na frente da caldeira é fácil de fixar a cabeça do queimador, garantir o nível de água e resfriamento perto do queimador,ajudar a remover a deposição de carbono no queimador e tornar a queima de combustível mais completa.
4Fácil de manter:
A porta à prova de explosão, o buraco à prova de fogo e a porta do armário são fixados na parede da caldeira e o buraco capilar é fixado na frente e atrás do tubo da caldeira para facilitar a revisão da caldeira.
5. Reduzir as perdas de calor:
Aceitar uma camada de isolamento espessa para reduzir a perda de calor da caldeira e melhorar a energia térmica.
6. Durabilidade e durabilidade:
Excelente design profissional, tecnologia de fabricação de alta tecnologia, rigoroso controle e controle de qualidade é a garantia de qualidade de cada caldeira.
Parâmetros técnicos
Parâmetros principais de caldeiras a vapor de série a óleo e gás
| Capacidade de vapor | t/h | 10 | 15 | 20 | 25 | 35 | 50 | 65 | |
| Pressão de trabalho | MPa | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.6/2.5 | 1.6/2.5 | |
| Temperatura do vapor | °C | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 204/226 | 204/226 | |
| Temperatura da água de alimentação | °C | 104 | 104 | 104 | 104 | 104 | 104 | 104 | |
| Eficiência térmica | / | ≥ 98% | |||||||
| Combustível | / | Gás natural, gás liquefeito, gás urbano, petróleo leve | |||||||
| Consumo de combustível | Gás natural | NM3/h | 733 | 1098 | 1464 | 1829 | 2559 | 3662 | 4769 |
| Gás liquefeito | Kg/h | 588 | 883 | 1173 | 1469 | 2053 | 2937 | 3823 | |
| Gás da cidade | NM3/h | 1573 | 2362 | 3143 | 3945 | 5503 | 7877 | 10222 | |
| Óleo leve | Kg/h | 601 | 898 | 1197 | 1496 | 2093 | 2997 | 3893 | |
| Pressão de entrada de gás | Gás natural | Mbar | 150-200 | 150 a 300 | 150 a 300 | 150 a 300 | 150 a 300 | 150 a 300 | 150 a 300 |
| Gás da cidade | Mbar | 150-200 | 150 a 300 | 150 a 300 | 150 a 300 | 150 a 300 | 150 a 300 | 150 a 30 | |
Observações: O consumo de combustível no quadro acima é calculado no baixo valor calorífico do óleo leve em 42915 KJ/Kg ((10260Kcal/Kg), no baixo valor calorífico do gás natural em 35588 KJ/NM3 ((8500Kcal/NM3),o baixo valor calorífico do óleo liquefeito (45998 KJ/Kg)) (11000Kcal/Kg), o baixo valor calorífico do gás urbano é de 16750 KJ/NM3 ((4000Kcal/NM3).
|
Dimensão do transporte
|
L | mm | 5633 | 6365 | 6665 | Transporte separado | Transporte separado | Transporte separado | Transporte separado |
| W | mm | 3300 | 3585 | 3585 | |||||
| H | mm | 3400 | 3478 | 3850 | |||||
| Diâmetro do tubo da válvula de vapor principal | DN | mm | 150 | 150 | 200 | 200 | 250 | 2×150 | 2×150 |
| Válvula de água de alimentação | DN | mm | 50 | 65 | 65 | 80 | 100 | 125 | 125 |
| Diâmetro do tubo da válvula de escoamento | DN | mm | 40 | 40 | 50 | 50 | 50 | 50 | 50 |
| Diâmetro da chaminé | DN | mm | 750 | 1000 | 1100 | 1300 | 1500 | 2000 | 2000 |
Dimensões externas e de interface de uma caldeira a vapor de série a gás e óleo
Observações: Reservamo-nos o direito de alterar os dados acima mencionados devido à transformação contínua da política e à melhoria do produto.
