Descrição do Produto

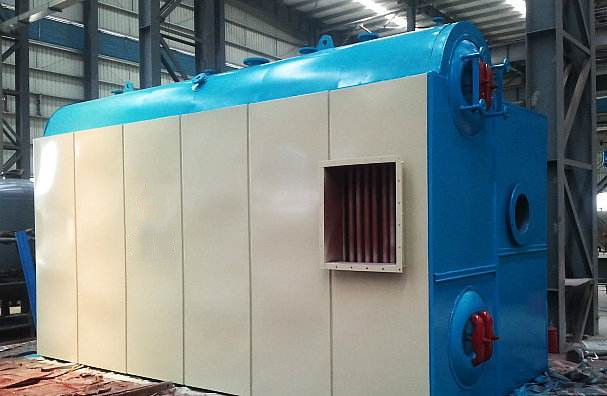

Série de Caldeiras a Óleo e Gás de Tambor Duplo águaquenter Caldeira

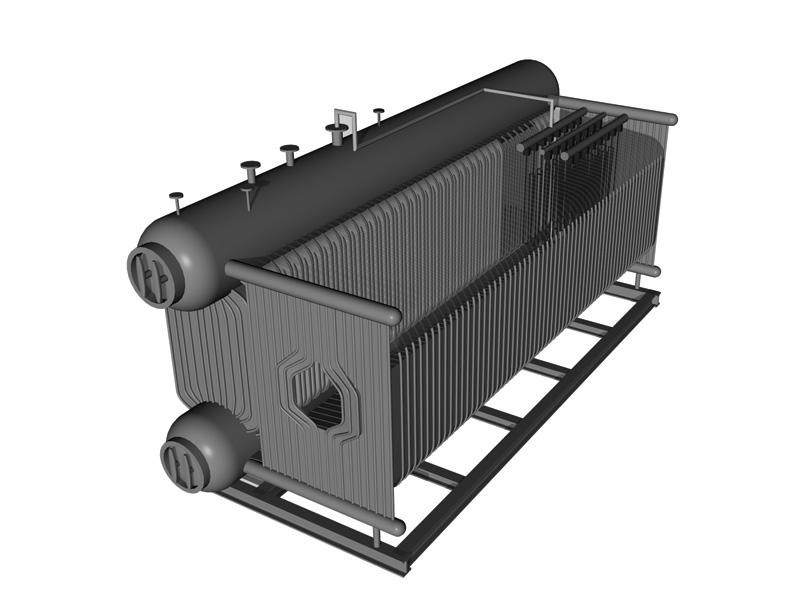

As caldeiras de água quente a combustível da Série de tambores duplos são instaladas verticalmente com arranjo tipo D e rapidamente em tubos de água. As caldeiras e ranhuras de gás desta série consistem em rolamento, parede de membrana, tubo de convecção e condensador, que alimentam as caldeiras e o gás nos tubos de convecção. É descarregado na chaminé e equipado com um dispositivo de recuperação de calor residual. Adota a estrutura de mecatrônica e tem o desempenho líder na China.
Característica do Produto
1. Sistema de Controle Avançado:
Controle automático, os usuários podem apenas pressionar o botão de operação e as configurações da caldeira podem ser executadas. O controle de carga e o fornecimento automático de água são todas operações automáticas para atender aos requisitos do usuário.
2. Em conformidade com os requisitos de proteção ambiental:
A área da fornalha é vasta, o combustível importado de alta qualidade pode ser totalmente abastecido, os ingredientes nocivos em atuação são muito reduzidos e os departamentos relevantes devem atender aos requisitos de proteção ambiental mais rigorosos das caldeiras a gás nacionais. De acordo com a pesquisa, atende aos requisitos nacionais de proteção ambiental.
3. Combustíveis aplicáveis:
A área da fornalha é grande e o combustível é totalmente queimado. É especialmente adequado para combustíveis de baixa temperatura, gás de coque, gás de fornalha, etc. Efeito de combustão de combustíveis de alto calor e gás natural, gás liquefeito, etc.
4. A estrutura da palavra é razoável:
Na frente da caldeira, é conveniente instalar a parede de água, fixar o período de combustão, garantir a água e o resfriamento perto do período de combustão e ajudar a eliminar a combustão da combustão.
5. fácil de gerenciar:
A instalação de portas anti-motim, orifícios de fogo e portas de manutenção nas paredes da caldeira facilita a instalação de trabalhos manuais na frente e atrás das caldeiras.
Parâmetros Técnicos
| Principais parâmetros técnicos das caldeiras de água de almofada de pressão da série | ||||||||||
| Eficiência Térmica Nominal | MW | 7 | 105 | 14 | 21 | 29 | 35 | 42 | 46 | |
| Pressão de Trabalho Nominal | MPa | 1.0/125 | L0/L25 | 1.0/1^5 | 1^5/1.6 | 125/L6 | 1-25/1.6 | L25/L6 | 1.25/16 | |
| Temperatura de Saída Nominal | °C | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | |
| Temperatura da água de retorno | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| Eficiência | / | >96% | ||||||||
| Combustível de Design | / |
Gás natural, gás líquido, gás da cidade, óleo leve
Gás liquefeito,
Gás da Cidade
Óleo leve |
||||||||
|
Combustível Consumo teórico |
gás | NM3/h | 731 | 1097 | 1462 | 2191 | 3026 | 3657 | 4383 | 4799 |
| Gás líquido | Kg/h | 586 | 877 | 1169 | 1755 | 2421 | 2928 | 3511 | 3843 | |
| Gás da Cidade | NM3/h | 1572 | 2354 | 3138 | 4705 | 6503 | 7839 | 9149 | 9991 | |
| Óleo Leve | Kg/h | 599 | 899 | H93 | 1801 | 2479 | 2989 | 3601 | 3943 | |
| Gás natural | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| Gás da cidade | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| Circulação de água nominal | M³/h | 133/100 | 200/150 | 266/200 | 400/300 | 551/414 | 665/500 | 798/600 | 874/657 | |
Observação: O consumo de combustível na tabela é calculado pelo baixo poder calorífico do óleo leve 42915KJ/Kg (10260Kcal/Kg), baixo poder calorífico do gás natural 35588KJ/NM3 (8500Kcal/NM3), baixo poder calorífico do gás liquefeito 45998KJ/Kg (11000Kcal/Kg), baixo poder calorífico do gás urbano 16750K/NM3 (4000Kcal/NM3).
| Configuração e Dimensões da Interface das Caldeiras de Sobreposição de Pressão da Série | ||||||||||
|
Dimensões de transporte do host (comprimento * largura * altura) |
/ | mm |
5633*33 00*3400 |
6365*35 85*3478 |
8781*36 25.383 |
Transporte separado | Transporte separado | Transporte separado | Transporte separado | Transporte separado |
| Peso do host | / | t | 150/200 | 200 | 200 | 300 | 300 | 350 | 350 | 400 |
| Diâmetro da válvula de saída | DN | mm | 150/200 | 200 | 200 | 2*200 | 2*200 | 2*200 | 2*200 | 2*300 |
| Diâmetro da válvula de água de retorno | DN | mm | 50 | 50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 |
| Diâmetro do tubo de conexão atmosférica | DN | mm | 750 | 1000 | 1100 | 1400 | 1700 | 2000 | 2000 | 2200 |
Observação: Devido à atualização contínua dos produtos, a empresa se reserva o direito de modificar os dados nas duas tabelas acima.
