Unidad de sujeción de electrodos de bloque de contacto de horno de arco eléctrico
Este producto encontró su aplicación en las siguientes industrias:
Alta fiabilidad, minimizar las modificaciones existentes, optimizar el ahorro de energía.
Tipo de caja rectangular refrigerada por agua
Placa de acero por dentro y placa de cobre por fuera.
Estas placas se soldan mediante un proceso especial de soldadura por "explosión".

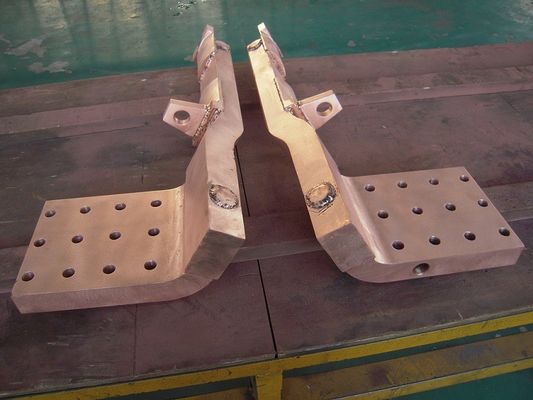

- Placas de cobre para conectar los cables de energía enfriados con agua.
- Cabezas de cobre para conectar la placa de contacto de la abrazadera del electrodo.
- Conexiones para el agua de enfriamiento y líquido hidráulico para el cilindro de apertura de la abrazadera.
- El cuerpo principal del brazo del electrodo lateral forma un codo en la parte delantera para minimizar el diámetro del círculo de pitch del electrodo.
- El cuerpo principal del brazo del electrodo central tiene una forma adecuada en altura para lograr la fase de triangulación.
- Placa de contacto de cobre enfriada con agua para alimentar la corriente al electrodo.
- Banda de sujeción de electrodos refrigerada por agua hecha de placa de acero no magnético soldada, y completa con
Las patinetas de forma aislada eléctrica para sujetar el electrodo.
Dispositivo de bloqueo de electrodos y apertura de abrazaderas, compuesto por:
- Un cilindro de acción sencilla para abrir el cierre.
- Un paquete de muelles para bloquear el electrodo contra la placa de contacto.
- La barra para accionar la banda de sujeción del electrodo.
Conjunto de materiales aislantes para el aislamiento eléctrico entre la barra y la banda de sujeción del electrodo.
Conjunto de material para aislamiento eléctrico de:
Brazo del electrodo desde la cabeza de la columna de elevación del electrodo.
El electrodo se desliza de la banda de sujeción.
Conjunto de mangueras y tuberías para refrigeración de agua e hidráulica
|
El electrodo Dia. En el caso de los |
Dia del círculo de distribución del electrodo En el caso de los |
Transformador |
FEA de referencia En toneladas |
El brazo sección transversal En el caso de los |
Presión del cilindro de liberación del electrodo MPa/mediano |
Refrigeración por agua | ||
|
Nombrado corriente |
Corriente secundaria KVA |
Consumo M3/h |
Tubo de conexión | |||||
| Φ300 | Se aplicará el procedimiento siguiente: | 3200 | 7.7 | 5 | 430×260 |
5/base de agua 0.4/ Aire |
8 | G1/2" |
| Φ350 | Se aplicará el procedimiento siguiente: | 5500 a 8000 | 12.2-17. ¿Qué quieres decir?7 | 10 | 430×260 |
5/base de agua 0.4/ Aire |
8 | G1/2" |
| Se aplicará el procedimiento siguiente: | Se aplicará el procedimiento siguiente: | 8000 | 17.715 | 15 | 450×260 | 5/ base de petróleo, agua | 10 | G3/4" |
| Φ400 | Se aplicará el procedimiento siguiente: | 9 000 a 12 500 | 17.32 a 26.7 | 20 | 500 × 360 | 5/ base de petróleo, agua | 14 | G3/4" |
