وصف المنتج

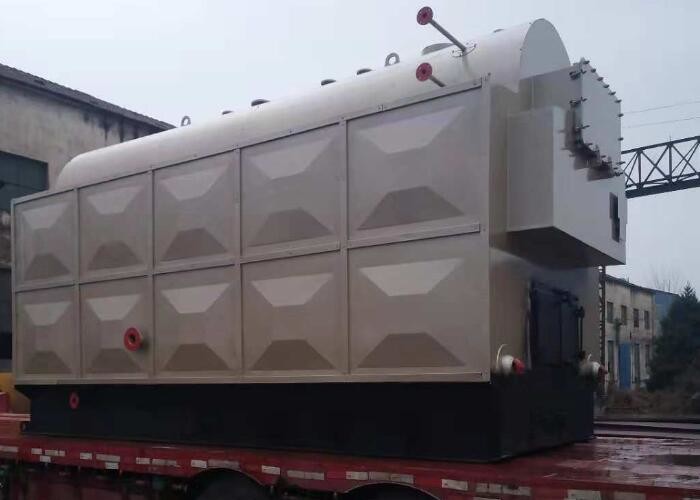

سلسلةمرجل البخار بالكتلة الحيوية
المرجل البخاري الجديد في السلسلة هو مرجل مياه بأسطوانة واحدة وغطاء وأنبوب، مع معدات احتراق شواء بالسلسلة. جدار الماء على جانبي جسم الفرن هو سطح تسخين بالإشعاع.
يجب اعتماد تقنية تنظيم متقاطع جديدة في الجزء السفلي من أنبوب الفرن. الجناحان من جسم الفرن هما أسطح تسخين بالحمل الحراري، وسطح التسخين بالحمل الحراري لأنبوب الخيوط (57 × 3). جدار الفرن مصنوع من الخرسانة المقاومة للحرارة، والجزء الخارجي من المرجل هو غلاف ثلاثي الأبعاد.
ميزات المنتج
1. سهولة التركيب:
عادة ما تكون المراجل مجهزة بأجهزة سريعة التركيب تسمح بنقل وتركيب المعدات، مما يقلل بشكل كبير من دورة البناء ويوفر بيئة مريحة للمستخدمين.
2. فشل التشغيل:
تكييف الهواء مثالي، وتدفق المياه سلس والتبريد في الوقت المناسب.
3. معدات الصيانة:
يمكن فتحه أمام المرجل، ويمكن للموظفين التحقق منه بسهولة ووضوح.
4. الاحتراق الكلي
نظام الطلاء معقول، وتدفق المياه سلس والتبريد في الوقت المناسب.
5. الحياة والاستدامة:
التجميد هو معدات إنتاج ممتازة ومتقدمة مع رقابة صارمة على الجودة. كل مرجل جديد لديه ضمان الجودة.
6. مستوى ضوضاء منخفض:
يجب تمييز المرجل بانبعاثات عادم منخفضة الحرارة من غرفة الاحتراق، وغسالات عالية الأداء، وهواء منخفض الضوضاء وما إلى ذلك، بما يتوافق مع المتطلبات البيئية الوطنية.
المعايير الفنية
المعايير الفنية الرئيسية لمرجل البخار من سلسلة الكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 |
| ضغط التشغيل | MPa | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 |
| درجة حرارة البخار | ℃ | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 |
| درجة حرارة مياه التغذية | ℃ | 20 | 20 | 20 | 20 | 20 | 20 | 60 |
| الكفاءة الحرارية | / | ≥82% | ||||||
| الوقود | / | جزيئات الكتلة الحيوية | ||||||
| استهلاك الوقود | كجم/ساعة | 176.6 | 352.3 | 571 | 522 | 1044 | 1396.5 | 1743.3 |
| منطقة التسخين | م2 | 39.82 | 86 | 120.2 | 174.32 | 220.6 | 317 | 409 |
| منطقة الشبكة | م2 | 1.97 | 3.2 | 4.8 | 5.5 | 7.04 | 11.7 | 13.6 |
| استهلاك الطاقة | كيلوواط | 18 | 26 | 31.5 | 34 | 62.4 | 76.4 | 87.2 |
| حجم المياه | م3 | 4.5 | 4.68 | 5.9 | 6.3 | 11 | 13.8 | 16.5 |
ملاحظة: جزيئات الكتلة الحيوية 17084KJ/Kg (4085Kcal/Kg). إذا كانت القيمة الحرارية المنخفضة لوقود الكتلة الحيوية أكبر من هذه القيمة، فسيكون استهلاك الوقود المقابل أكثر اقتصادا من القيمة الموجودة في الجدول.
البعد الخارجي والواجهة لمرجل البخار بالكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 | |
|
أبعاد النقل
|
L | مم | 5100 | 6140 | 6330 | 6880 | 7290 | 7800 | 8500 |
| W | مم | 2200 | 2600 | 2700 | 2700 | 3190 | 3400 | 3400 | |
| H | مم | 2900 | 3300 | 3300 | 3300 | 3700 | 3700 | 3700 | |
| وزن نقل الوحدة الرئيسية | / | t | 15 | 18 | 24 | 27 | 31 | 33 | 41 |
| قطر أنبوب صمام البخار الرئيسي | DN | مم | 65 | 80 | 100 | 100 | 125 | 150 | 150 |
| صمام مياه التغذية | DN | مم | 40 | 40 | 40 | 40 | 50 | 50 | 50 |
| قطر صمام الأمان | DN | مم | 2*40 | 2*50 | 2*50 | 2*50 | 50/80 | 2*80 | 2*80 |
| قطر أنبوب صمام التصريف | DN | مم | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 |
| قطر المدخنة | φ | مم | 280 | 350 | 410 | 410 | 530 | 720 | 750 |
ملاحظات: سنحتفظ بالحق في تغيير البيانات المذكورة أعلاه بسبب التحول المستمر للسياسات وتحسين المنتج.
