فرن قاع السيارة

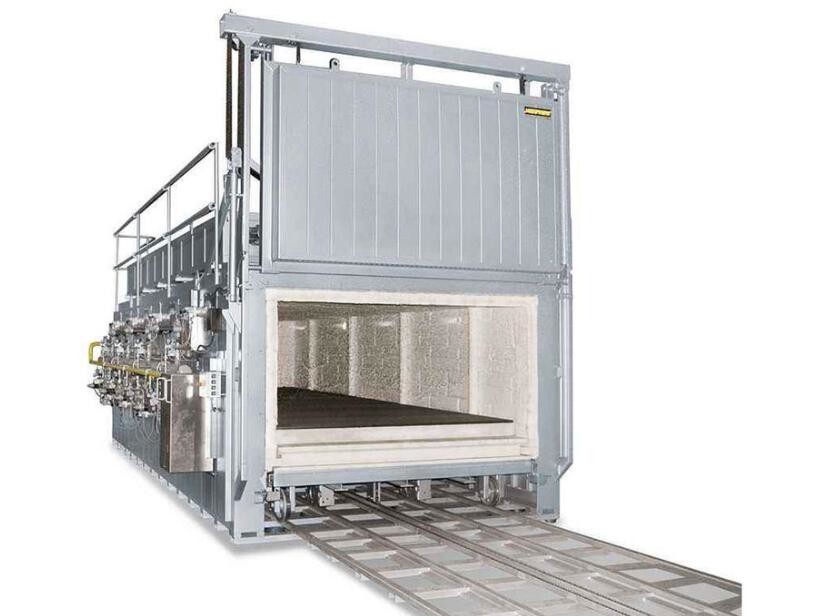

ملخص فرن المقاومة ذو القاعدة المتحركة الموفر للطاقة مع بطانة من الألياف الكاملة وبطانة من الطوب الحراري خفيف الوزن

أولاً: الاستخدام:

فرن المقاومة ذو القاعدة المتحركة مناسب بشكل أساسي للتبريد، والتطبيع، والتلطيف، والتبريد والتلطيف، والتلدين، وتخفيف إجهاد التلدين والمعالجة الحرارية الأخرى للمواد المعدنية من الفولاذ القالب، والفولاذ السبائكي، والفولاذ الخاص، والفولاذ عالي المنغنيز.

2. التكوين:

يتكون فرن المقاومة ذو القاعدة المتحركة بشكل أساسي من هيكل الفرن، والبطانة، والقاعدة المتحركة، ولوحة قاع الفرن، وعناصر التسخين، وآلية رفع باب الفرن الكهربائي وآلية حركة القاعدة المتحركة الكهربائية، ونظام التحكم، إلخ.

3. المعلمات الفنية الرئيسية: (تحسب وتحدد وفقًا للاحتياجات الفعلية للمستخدم)

1، طراز المعدات: سلسلة RT3

2، حجم العمل: الطول × العرض × الارتفاع

3، القدرة المقدرة: كيلو واط (يمكن تعديل طاقة الإخراج)

4، مصدر الطاقة: ثلاثي الأطوار / 380 فولت / 50 هرتز

5، درجة الحرارة المقدرة: درجة مئوية

6، درجة حرارة التشغيل: درجة حرارة الغرفة ~ درجة مئوية، إعداد تعسفي وفقًا لمتطلبات العملية

7، منطقة التحكم في درجة حرارة التسخين: منطقة

8، فقدان طاقة الفرن الفارغ: ≤ كيلو واط

9. درجة حرارة الجدار الخارجي للفرن: ≤ درجة مئوية

10، دقة التحكم في درجة الحرارة: ± درجة مئوية

11، سعة التحميل: > كجم

12، الوزن المحدد: ≈ كجم

13. طرق التحكم في درجة الحرارة:

(1) يعتمد نظام التحكم في الفرن الكهربائي عنصر الثايرستور، تشغيل وإيقاف بدون تلامس، تنظيم PID، التحكم في البرمجة الذكية، الإكمال القابل للبرمجة والتلقائي للتسخين، والحفاظ على الحرارة ووقت التبريد، ومجهز بأداة وظيفة تسجيل الشاشة التي تعمل باللمس، وواجهة USB وواجهة الاتصال بحيث يمكن تسجيل منحنى العملية وطباعته وأرشفته.

(2) يمكن تعديل طاقة الإخراج تلقائيًا ويدويًا وفقًا لشحن الفرن ومتطلبات العملية، ويمكن التغلب على ظاهرة التأخير. يمكن أيضًا تحقيق التحكم في درجة الحرارة عالي الدقة ودرجة الحرارة الثابتة، ويمكن أن تصل دقة التحكم في درجة الحرارة إلى (+1 درجة مئوية).

(3) تتم مراقبة درجة الحرارة من خلال أداة عرض رقمية، ومجهزة بمراقبة التيار والجهد بالأداة، ويعتمد التحكم في التشغيل على الأزرار وشاشة الإضاءة.

(4) نظام التحكم هو تكوين موفر للطاقة ويمكنه توفير 20-30٪ من الطاقة.

4. مقدمة موجزة عن التكوين:

1. هيكل بطانة هيكل الفرن: يتم لحام هيكل الفرن بواسطة لوح فولاذي وفولاذ مقطعي. وفقًا لقوى (تسخين) مختلفة، يتم تحديد مواد تكوين مختلفة لتلبية متطلبات القوة المختلفة، مما يجعلها صلبة وموثوقة، ولها خصائص الهيكل المعقول والمظهر الجميل. تعتمد بطانة الفرن بطانة من الألياف الكاملة الموفرة للطاقة، ويبلغ إجمالي سمك الألياف أكثر من 300 مم. الألياف عبارة عن وحدات مسبقة الصنع قبل التثبيت ويتم تثبيتها بمرساة فولاذية مقاومة للحرارة داخل الوحدة عند تثبيتها. تتميز بأداء جيد في الحفاظ على الحرارة، وتوفير الطاقة، وصيانة مريحة. (يمكن للمستخدمين أيضًا تحديد هيكل بطانة من الطوب الحراري خفيف الوزن الموفر للطاقة)

2. هيكل القاعدة المتحركة: تم تصميم القاعدة المتحركة لتحمل الأحمال الثقيلة، ويتم ضمان قوتها وصلابتها لعدم التشوه تحت الحمل الكامل. يتم استخدام الطوب الثقيل في جسم القاعدة المتحركة لتعزيز قوة هيكل البطانة. يتم تشغيل القاعدة المتحركة بواسطة هيكل محرك كهربائي ويتم تشغيل عجلة الحركة بواسطة عجلة سلسلة المخفض على المسار. تعتمد موانع تسرب القاعدة المتحركة موانع تسرب هيكلية متداخلة وموانع تسرب مزدوجة ذات تلامس ناعم.

3. آلية باب الفرن: يتكون جهاز باب الفرن من عمود باب الفرن، وباب الفرن، وآلية رفع باب الفرن وجهاز ضغط باب الفرن. يتم لحام غلاف باب الفرن بالفولاذ المقطعي واللوح لتشكيل هيكل إطار صلب. يتم تحقيق رفع باب الفرن عن طريق تدوير الأسطوانة لأعلى ولأسفل على القضيب الموجه. يضمن ذلك الإغلاق بين البناء لباب الفرن والبناء لهيكل الفرن عند إغلاقه، ويضمن أيضًا عدم تلف جسم البناء بالاحتكاك أثناء عملية الفتح. يتم توفير قوة رفع باب الفرن بواسطة ضرس القيادة للرافعة. يتم تجميع وحدة الألياف في باب الفرن، والتي تتميز بمزايا أداء الحفاظ على الحرارة الجيد والوزن الخفيف. من أجل ضمان سلامة التشغيل، تم أيضًا تصميم أجهزة التحكم والوقاية المتشابكة على نظام التحكم في الحد.

4. اللوحة السفلية للفرن: يتم تثبيت اللوحة السفلية لفرن الفولاذ المصبوب مع مقاومة الضغط ودرجة الحرارة العالية على القاعدة المتحركة كجزء حامل للحمل، والذي يمكن أن يمنع الأكسيد الموجود على قطعة العمل من السقوط على العنصر الكهروحراري في حوض الطوب الخاص بالقاعدة المتحركة.

5. عنصر التسخين: يعتمد شريط مقاومة عالي السبائك مقاوم للحرارة (سلك مقاومة)، والذي يتم لفه في شكل متموج ويتم ترتيبه على جانبي غرفة الفرن، وباب الفرن، والجدار الخلفي، وسلك القاعدة المتحركة بالطوب بطريقة تسخين من خمسة جوانب (يمكن أيضًا اعتماد طريقة التسخين من ثلاثة جوانب: الجانبين السفليين للفرن)، يتم تثبيت شريط المقاومة بمسامير من البورسلين عالي الألومنيوم. شريط المقاوم سهل التركيب، وثابت وموثوق به، وله كفاءة حرارية عالية، وعمر خدمة طويل.

5. نطاق توريد المجموعات الكاملة من المعدات:

1. هيكل فرن التسخين مجموعة واحدة

2. نظام التحكم مجموعة واحدة

3. مخطط الأسلاك الخارجية للفرن الكهربائي 1

4. مخطط كهربائي لنظام التحكم في درجة الحرارة 1

5. تعليمات تشغيل الفرن الكهربائي والأداة 1

6. شهادة تأهيل لاختبار المنتج 1

7. المسار الخارجي للقاعدة المتحركة 2

8. إذا كانت المعدات تحتاج إلى أساس مسبق الصنع، فيمكن توفير الخريطة الأساسية. 1

6. مجموعة كاملة من أجهزة سلامة المعدات:

1. كل آلة مجهزة بوظيفة حماية متشابكة ولها وظيفة إنذار لدرجة الحرارة الزائدة.

2. جميع عناصر التسخين لديها نظام حماية تلقائي لكسر الدائرة.

7. التركيب والتدريب:

1. بعد وصول المعدات إلى موقع إنتاج الطالب، يكون الطالب مسؤولاً عن المعدات في مكانها.

2. يكون المورد مسؤولاً عن تركيب وتشغيل المعدات، ويساعد الطالب.

3. يقوم المورد بتدريب المشغلين الضروريين للطالب.

4. يتم توفير كابلات وإكسسوارات إمداد الطاقة اللازمة للتركيب والتشغيل من قبل الطالب.

8. التزام الجودة:

في حالة التشغيل العادي والاستخدام الصحيح للمعدات، تكون فترة الضمان سنة واحدة، كما يتم توفير صيانة مدى الحياة وقطع غيار تفضيلية بشكل دائم. في تصميم وتصنيع المعدات، يتم اختيار مواد عالية الجودة، ويتم اختيار المكونات الكهربائية للأجزاء الداعمة من منتجات الشركات المعروفة. كما أنه يعد بأنه إذا انعكس الطالب على جودة المعدات، فسوف يرد المورد في أقصر وقت، وإذا كانت الخدمة الميدانية مطلوبة، فسوف يقوم المورد بتعيين موظفي الصيانة في الوقت المناسب
