Descrizione del prodotto

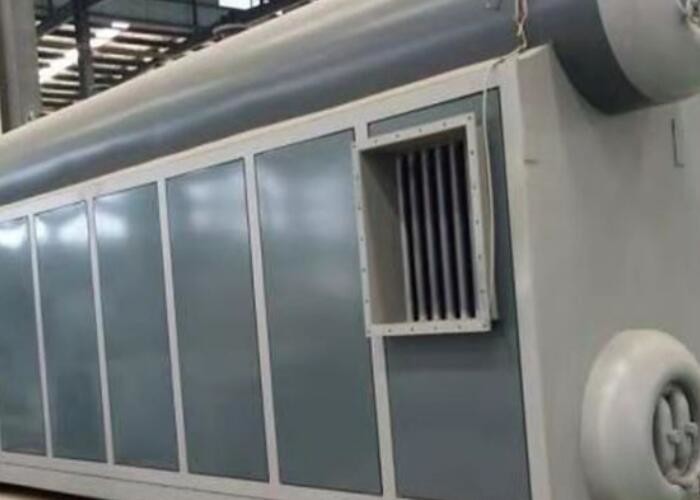

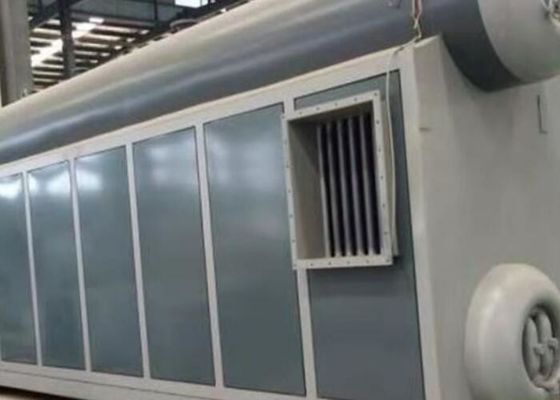

Caldaia ad acqua calda a biomassa manuale a pressione della serie
La caldaia ad acqua calda a biomassa manuale a pressione della serie è un tipo di caldaia orizzontale a tre passaggi con tubi d'acqua e tubi del fuoco, che prevede una serie di tubi del fuoco filettati. Progetta una parete di raffreddamento ad acqua sul lato sinistro e destro della fornace. Utilizza una griglia mobile leggera, dotata di ventilatore e ventilatore a tiraggio per la ventilazione meccanica. Il combustibile cade sulla griglia, dopo una combustione completa nella fornace, la fiamma passa attraverso il passaggio dei gas di scarico della parete centrale della fornace, entra nel corpo interno della caldaia e torna nella camera di ricombustione da entrambi i lati, quindi dalla camera fumi anteriore torna ai tubi nella caldaia e dalla camera fumi posteriore all'economizzatore, al depolveratore, aspirata dal ventilatore a tiraggio verso la canna fumaria e il camino, infine scaricata nell'atmosfera.
Caratteristiche del prodotto
1. Facile installazione:
Le caldaie sono generalmente installate fuori fabbrica rapidamente, il che è conveniente per il trasporto e l'installazione in loco. Riduce notevolmente il ciclo di costruzione e consente di risparmiare sui costi di installazione, il che può consentire di mettere in produzione la caldaia in tempo.
2. Funzionamento affidabile:
La superficie di riscaldamento della caldaia è ragionevole. La circolazione dell'acqua è regolare, il che assicura che la superficie di riscaldamento possa essere raffreddata in tempo, garantendo quindi efficacemente il funzionamento sicuro della caldaia.
3. Facile manutenzione e riparazione:
Il tamburo della caldaia è dotato di boccaporti, che possono essere ispezionati e riparati. La camera fumi nella parte anteriore della caldaia è facile da aprire in modo che la persona possa controllarla in modo comodo e chiaro, il che fornisce una buona condizione per il trattamento corretto.
4. Combustione completa:
Con aria secondaria e un design ragionevole della fornace, il combustibile può essere completamente bruciato e il fumo nero può essere eliminato.
5. Griglia ad alta efficienza:
La griglia della caldaia è abbinata al combustibile a biomassa, che evita perdite d'aria, perdite di combustibile e ventilazione irregolare. È facile da usare e presenta evidenti vantaggi rispetto alla griglia ordinaria.
6. Facile pulizia della cenere:
L'installazione di più fori di pulizia della cenere sulla caldaia può pulire la cenere in modo efficace in tempo. Evita gli ostacoli operativi e la diminuzione dell'efficienza termica causati dall'accumulo di cenere della caldaia e garantisce la stabilità del carico della caldaia.
Parametri tecnici
Principali parametri tecnici della caldaia ad acqua calda a biomassa a combustione manuale a pressione della serie DZH
| Potenza termica nominale |
MW |
0.7 |
1.4 |
2.1 |
2.8 |
4.2 |
5.6 |
7 |
| Pressione dell'acqua in uscita nominale |
MPa |
1.0 |
1.0 |
1.0 |
1.0 |
1.0/1.25 |
1.0/1.25 |
1.0/1.25 |
| Temperatura dell'acqua in uscita nominale |
℃ |
95 |
95 |
95 |
95 |
95/115 |
95/115 |
95/115 |
| Temperatura dell'acqua di ritorno nominale |
℃ |
70 |
70 |
70 |
70 |
70 |
70 |
70 |
| Efficienza |
% |
≥83% |
| Combustibile di progetto |
/ |
legno, paglia, lolla di riso, pellet di biomassa |
| Consumo di combustibile |
Kg/h |
174.3 |
348.6 |
517 |
687.2 |
1023.8 |
1374 |
1708 |
| Area di riscaldamento |
m2 |
35.2 |
79.8 |
114.2 |
168 |
207.6 |
300.5 |
391 |
| Griglia |
m2 |
1.97 |
2.7 |
4.1 |
5.43 |
6.7 |
10.2 |
13.6 |
| Consumo energetico |
Kw |
13.7 |
18 |
31.5 |
31.5 |
45 |
69.2 |
95.5 |
| Capacità idrica |
m3 |
5.1 |
5.58 |
6.95 |
9.3 |
14 |
17.8 |
20.5 |
Nota: Il consumo di combustibile nella tabella è calcolato sulla base del potere calorifico inferiore delle particelle di biomassa 17084KJ/Kg (4085Kcal/Kg). Se il potere calorifico inferiore del combustibile a biomassa è maggiore di quello, il corrispondente consumo di combustibile sarà più economico di quello nella tabella.
Forma e dimensioni dell'interfaccia delle caldaie ad acqua calda a biomassa a combustione manuale a pressione della serie
| Potenza termica nominale |
|
MW |
0.7 |
1.4 |
2.1 |
2.8 |
4.2 |
5.6 |
7 |
|
Dimensioni di trasporto del corpo principale
|
L |
mm |
4300 |
5140 |
5630 |
5920 |
6200 |
6800 |
7500 |
| W |
mm |
1900 |
2500 |
2700 |
2700 |
2960 |
3400 |
3400 |
| H |
mm |
2900 |
3100 |
3300 |
3430 |
3580 |
3600 |
3700 |
|
Peso di trasporto del corpo principale
|
/ |
t |
13.6 |
18 |
23 |
25.3 |
31 |
34 |
39 |
| Diametro del tubo di uscita |
DN |
mm |
80 |
100 |
125 |
125 |
150 |
200 |
200 |
| Diametro del tubo di ritorno |
DN |
mm |
80 |
100 |
125 |
125 |
150 |
200 |
200 |
| Diametro della valvola di sicurezza |
DN |
mm |
1×32 |
1×50 |
2×40 |
2×40 |
2×50 |
2×50 |
2×50/80 |
| Diametro della valvola di scarico |
DN |
mm |
3×40 |
3×40 |
3×40 |
3×40 |
3×40 |
3×40 |
3×40 |
| Diametro del camino |
φ |
mm |
280 |
350 |
410 |
410 |
530 |
720 |
750 |
Nota: A causa del continuo aggiornamento dei prodotti, l'azienda si riserva il diritto di modificare i dati nelle due tabelle sopra.
