This is the device converting three phase power current into single phase intermediate frequency current and enabling metal to produce eddy current loss through electromagnetic field induction to achieve heating and melting and is applicable to melting- aquecimento ou retenção de aço, cobre, ferro, alumínio, zinco, estanho, níquel, prata e outros metais ferrosos ou não ferrosos e matérias ligadas, bem como tratamento térmico prévio à forja,Sinterização e moldagem por dobra de tubos nas indústrias da fundição e da fundição.
Este forno de fusão por indução é composto de corpo de forno, controlador de inclinação, cabo resfriado a água, capacitor, freqüência média, planta de resfriamento a água.

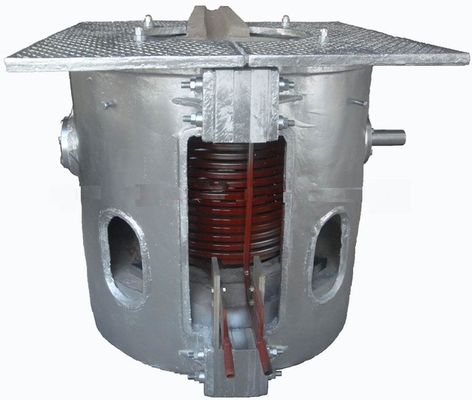

1. Corpo do forno
A estrutura do forno tem quatro tipos, forno de inclinação de redução de alumínio, forno hidráulico de alumínio,Fornos de aço de blindagem magnética e fornos de aço hidráulico de reduçãoOs fornos de inclinação hidráulica são equipados com uma bomba hidráulica e uma estação de trabalho.Instalações de bobina de indução no centro do forno, ele tem corpo em espiral com círculo de latão vazio retangular ao redor, o centro do tubo deve ser resfriado com água. barra de cobre fora bobina de indução será conectado com cabo de resfriamento por água.O revestimento fecha para a bobina de indução, que é feito por carga, o método que você pode encontrar em partes relacionadas abaixo.
2Controlador de inclinação.
O controlador é uma caixa de controlo para o forno de inclinação.
O botão pode mover-se através da linha macia de borracha, e também controlar o forno para inclinação e
Reinicialização (esta parte deve ser instalada pelos próprios utilizadores).
3Cabos refrigerados a água
O cabo resfriado a água é feito de fio de cobre macio, mangueira, extremidade do cabo, através deles para se conectar com
condensador e forno.

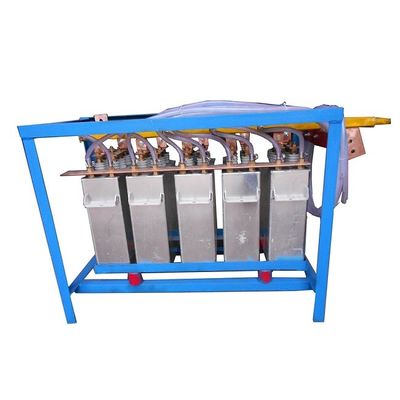

4. Condensadores
Os condensadores são compostos de calor elétrico, suporte, os fios convergentes. fornecem energia.
5. Armário de energia de frequência média
O gabinete de alimentação de frequência média irá transmutar a frequência de alimentação de três fases AC em potência AC média.
6. Instalação de refrigeração por água ((Preparado pelo utilizador)
A instalação de refrigeração de água inclui tanque de água de entrada e saída, ele fornece para uma bobina de indução. cabo elétrico resfriado a água e água de refrigeração no condensador, pode ser dividido em cinco maneiras,geralmente usando apenas três maneira ((uma vez que o forno de fusão não funciona a água nas bobinas de indução e cabo de resfriamento pode ser fechado através da válvula).
Parâmetro técnico do forno de fusão por indução:
| Nome e modelo do produto | 0.05 Forno de fusão por indução de frequência média |
| Temperatura nominal | 1650°c |
| Precisão da temperatura | ± 5°c |
| Capacidade de carga | 50 kg |
| Taxa de fusão | 50 kg/hora |
| Potência de frequência média | 50 kW |
| Frequência de fusão | 1000 Hz |
| Consumo de energia | 00,8 KWh/kg |
| Voltagem da bobina de indução | 700 V |
| Consumo de água | 5 toneladas/hora |
| Fornecimento de energia | AC, 3 fases, 208/380/400/415/440/465V, 50/60Hz |
| Dispositivo de forno inclinável | Redutor elétrico |
| Estrutura da casca do forno | De aço inoxidável |
| Peso total do equipamento | Cerca de 1 tonelada (dois corpos de fornos), 0,8 toneladas ((um corpo de fornos) |
Embalagem e Envio
Pequena indústriacO forno de fusão será embalado numa caixa de compensado padrão para exportação;
Suponha que a sua ordem é de grande V.olumeOs produtos serão entregues por contêiner de 20GP ou 40GP.
