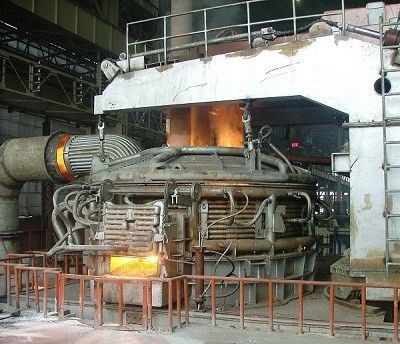

Forno Elétrico de Arco de Plasma Horizontal Aço Carbono Comum Operação de Baixa Corrente

Operação de Forno Elétrico a Arco de Baixa Corrente para Produzir Aço Carbono Comum

Aplicações

Arco EAF para uma fonte de calor para sucata como matéria-prima para a fusão de aço em geral, aço carbono de alta qualidade, aço liga de vários equipamentos para fusão. Sua estrutura para a tampa do forno Rotativa Topo Aberto alimentando, eletrodos do motor de torque movimentos de ajuste automático, grande seção transversal de cabos refrigerados a água, forno e a tampa do forno atualizando Inclinação de rotação usando hidráulica, controle elétrico por PLC PLC, tecnologia Avançada.

1, Principais parâmetros (Pequeno EAF)

1.1 Diâmetro interno da carcaça do forno:Φ2200mm

1.2 Capacidade nominal:2t

1.3 Capacidade máxima de aço:3t

1.4 Diâmetro do eletrodo:Φ200mm

1.5 Diâmetro do círculo de distribuição do eletrodo:Φ680mm

1.6 Ângulo máximo de inclinação na sangria:45°

1.7 Ângulo máximo de inclinação na escória:15°

1.8 Ângulo máximo de oscilação do teto:85°

1.9 Tampa do forno atualizando alto:250mm

1.10 Capacidade nominal do transformador:1250KVA

1.11 Tensão primária do transformador:22KV

1.12 Tensão secundária do transformador:210V~104V

1.13 Corrente secundária do transformador:3440A

1.14 Pressão da água de resfriamento:0.3Mpa

1.15 Quantidade de água utilizada:~16m3/h

1.16 Peso de elevação do corpo do forno (incluindo revestimento):8t

2, Equipamentos incluem

2.1 Equipamento mecânico EAF de 2t/1250KVA 1 conjunto

2.2 Controle elétrico de baixa tensão EAF de 2t/1250KVA 1 conjunto

2.3 Regulador automático de decolagem e aterrissagem do eletrodo (controle PLC) 1 conjunto

2.4 Armário de comutação de alta tensão (22KV) 1 conjunto

2.5 Transformador de forno 1250KVA/22KV 1 conjunto 2

3. Peças fornecidas pelo cliente

3.1 Eletrodo e seu conector

3.2 Material refratário e fabricação de revestimento

3.3 Meios de trabalho do sistema hidráulico (água—glicol), água e ar comprimido.

3.4 Engenharia civil, e unidade pré-moldada e parafuso da fundação do equipamento.

3.5 Os tubos e linhas de conexão para óleo hidráulico, água de resfriamento, ar e eletricidade.

3.6 Importar fonte de alimentação de alta tensão para o terminal de entrada do armário de comutação de alta tensão e o lado primário do transformador do forno por cabo ou placa de cobre, bem como comprar, instalar e testar os cabos de conexão (placa de cobre), será suportado pelo comprador.

3.7 Importar fonte de alimentação de baixa tensão para o terminal de entrada do armário de controle de baixa tensão e garantir sua rotação de fase e correção de proteção de aterramento, bem como as linhas de conexão que estão entre o armário de controle e do terminal de saída do armário de controle para o ponto de conexão do equipamento, todos esses serão suportados pelo comprador.

4. Instalação e depuração

4.1 Todos os custos dos especialistas do vendedor vão e trabalham no exterior para passagens aéreas de retorno, acomodação e refeições, serão suportados pelo comprador. O comprador deverá compensar os especialistas em USD 150 por engenheiro por dia para o período de depuração. Após a operação normal, o vendedor deve ser responsável por garantir o reparo ou troca dos componentes defeituosos em 6 meses, como placa de controle mestre, reator, capacitor de compensação, dispositivo hidráulico, disjuntor e carcaça do forno (exceto por ruptura do revestimento, parada ou falta de fornecimento de água de resfriamento para componentes).

4.2 O vendedor fornece treinamento operacional e de manutenção para as pessoas operacionais e de manutenção do comprador.
