Furancia de arco eléctrico de alta impedancia Fuego de fusión eléctrico Furancia de cuchara
FEA y LF

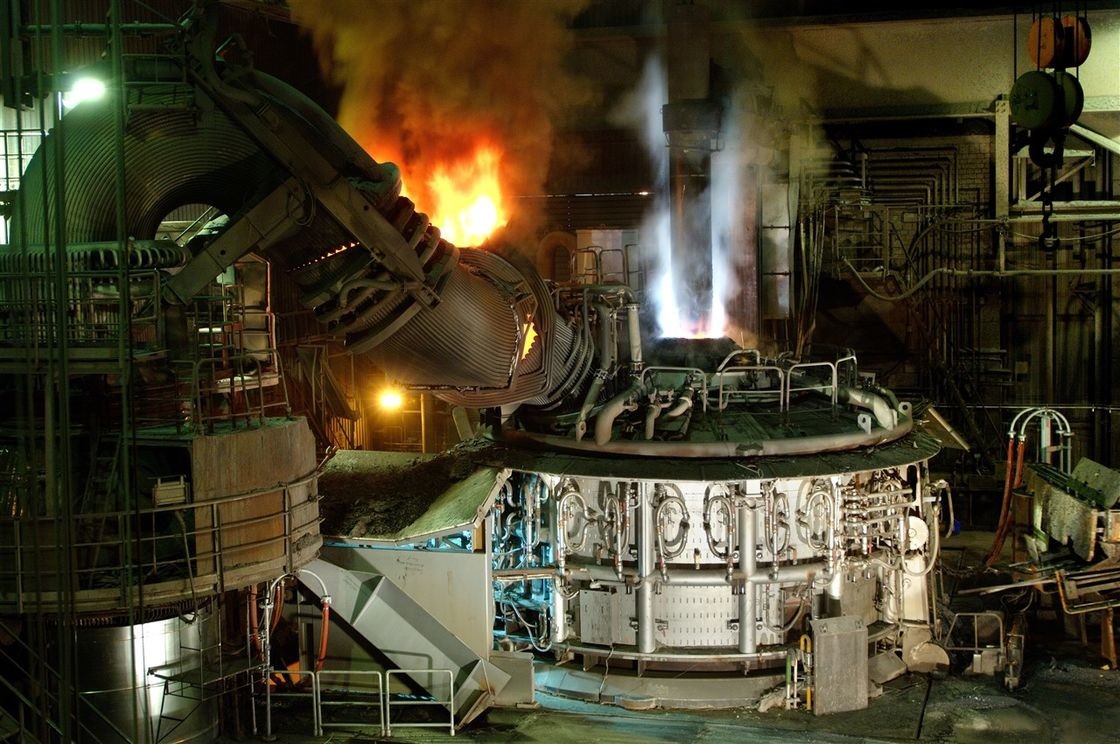

La serie de alta impedancia EAF se utiliza para producir acero al carbono común, acero al carbono de alta calidad y acero aleado.
La serie de alta impedancia EAF es adecuada para el funcionamiento de desechos al 100%, el funcionamiento de acero parcialmente fundido, el DRI y el hierro esponja.
Características:
Se puede lograr un funcionamiento de alto voltaje para el lado secundario de arco eléctrico largo y baja corriente.
Factor de potencia elevado
Techo refrigerado por agua y caparazón del horno
Alimentación desde el techo y EBT
Todo el control hidráulico para el electrodo, rotación del techo, inclinación del cuerpo del horno
Sistema de monitoreo HMI
Instalaciones de componentes:
Transformador de horno, red corta, ajuste de elevación de electrodos, brazo de electrodos, cubierta de cuchara y su ajuste de elevación, cuerpo principal, EBT, cuchara, coche de cuchara, sistema de refrigeración de agua, sistema de aire comprimido,sistema hidráulico, sistema de alimentación automático, sistema de alimentación de alto voltaje, sistema de control eléctrico de bajo voltaje, sistema automático, etc.
Parámetros básicos del horno de refinación LF Ladle
| Diámetro de la cáscara del horno (mm) | Capacidad (t) | Parámetro del transformador |
Tiempo de calentamiento del acero fundido (°C/min) |
Diámetro del electrodo de grafito (mm) |
Diámetro del electrodo de distribución (mm) |
| Nombrado/máximo | Capacidad nominal (MVA) | ||||
| 2000 | ¿Qué es esto? | 3 | ≥ 3 años | 250 | 460 |
| 2500 | 20/30 | 4 | ≥ 3 años | 250 | 460 |
| 2700 | El 30/40 | 6 | ≥ 4 años | 300 | 550 |
| 2900 | 40/50 por ciento | 8 | ≥ 4 años | 300 | 550 |
| 3000 | 50 por ciento | 10 | ≥ 4 años | 350 | 620 |
| 3150 | 60/70 | 12.5 | ≥ 4 años | 350 | 620 |
| 3200 | 70/80 | 13.5 | ≥ 4 años | 400 | 680 |
| 3300 | No más de 80/90 | 14 | ≥ 4 años | 400 | 680 |
| 3400 | 90 por 100 | 16 | ≥ 4 años | 400 | 680 |
| 3600 | 100/115 | 18 | ≥ 4 años | 450 | 740 |
| 3700 | Las demás | 20 | ≥ 4 años | 450 | 740 |
| 3900 | 150/170 | 25 | ≥ 4 años | 450 | 740 |
| 4200 | 200/220 | 35 | ≥ 4 años | 450 | 740 |
| 4400 | 250/270 | 40 | ≥ 4 años | 500 | 810 |
MMI del sistema de control de EAF
Parámetros básicos de la serie de alta impedancia EAF
| Diámetro de la cáscara del horno ((mm) | Capacidad (t) | Parámetro del transformador | Capacidad del reactor (Kvar) |
Diámetro del electrodo de grafito (mm) |
| Nombrado/máximo | Capacidad nominal (MVA) | |||
| 4600/4800 | 30/45 | Entre el 25 y el 32 | 7000 | 450 |
| 5400 | 60/70 | Entre 45 y 55 | 9000 a 11000 | 500 |
| 5600 | 70/80 | Entre 55 y 65 | 11000 - 13000 | 500 |
| 5800 | 75/85 y | 60 a 70 | 12000 a 14000 | 500 a 550 |
| 6200 | 100/120 | 75 a 85 años | 15000 a 17000 |
Las demás:
|
| 6400 | 1120/140 | 90 a 110 años | 18000 a 2000 | 600 a 650 |
| 6800 | 150/170 | 120 a 130 años | 24000 y 26000 | 650 |
