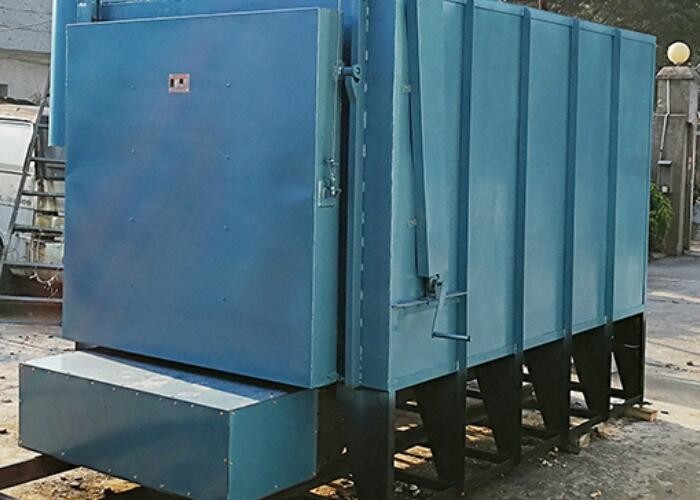

Resumen del horno Bogie resistente al fuego de ahorro de energía con revestimiento de fibra completa y revestimiento de ladrillo refractario ligero
I. Uso:
El horno de resistencia al calor es principalmente adecuado para calentar, normalizar, templar, calentar y templar, recocer,Refrigerante para aliviar tensiones y otros materiales metálicos Tratamiento térmico de acero laminado, acero aleado, acero especial y acero con alto contenido de manganeso.
2- Composición:
El horno de resistencia al calor del bogie está compuesto principalmente por el cuerpo del horno, el revestimiento, el bogie, la placa inferior del horno, los elementos de calefacción, el levantamiento de la puerta del horno eléctrico y el mecanismo de desplazamiento del bogie eléctrico,Sistema de control, etc.
3. Principales parámetros técnicos: (calcular y determinar de acuerdo con las necesidades reales del usuario)
1, modelo de equipo: serie
2, tamaño de trabajo: longitud × anchura × altura
3, potencia nominal: kw (puede ajustarse la potencia de salida)
4, fuente de alimentación: trifásico / 380V / 50HZ
5, temperatura nominal: °C
6, temperatura de trabajo: temperatura ambiente ~ °C ajuste arbitrario de acuerdo con los requisitos del proceso
7, zona de control de la temperatura de calefacción: zona
8, pérdida de potencia en horno vacío: ≤ kw
9. temperatura de la pared exterior del horno: ≤°C
10, precisión de control de la temperatura: ± °C
11, capacidad de carga: >kg
12, peso de partida: ≈Kg
13. Métodos de control de la temperatura:
(1) El sistema de control del horno eléctrico adopta un elemento tiristor, sin contacto de encendido y apagado, control de programación inteligente de regulación PID, programable y finalización automática del calentamiento,tiempo de conservación de calor y enfriamiento, y está equipado con una función de registro de pantalla táctil, una interfaz USB y una interfaz de comunicación para que la curva del proceso pueda registrarse, imprimirse y archivarse.
(2) La potencia de salida se puede ajustar automática y manualmente de acuerdo con los requisitos de carga y proceso del horno, y se puede superar el fenómeno de retraso.El control de temperatura de alta precisión y la temperatura constante también se puede lograr, y la precisión del control de la temperatura puede alcanzar (+1°C).
(3) La observación de la temperatura se realiza a través del instrumento de visualización digital, la corriente y el voltaje están equipados con la observación del instrumento, y el control de operación adopta el botón y la pantalla de luz.
(4) El sistema de control tiene una configuración de ahorro energético y puede ahorrar entre un 20 y un 30% de energía.
4Breve introducción de la configuración:
1. estructura del revestimiento del cuerpo del horno: el cuerpo del horno está soldado por placa de acero y sección de acero.Se seleccionan materiales de diferentes configuraciones para cumplir con diferentes requisitos de resistencia, lo que lo hace sólido y fiable, y tiene las características de una estructura razonable y una apariencia hermosa.con un grosor total de fibras superior a 300 mmLas fibras son módulos prefabricados antes de la instalación y se fijan con un anclaje de acero resistente al calor dentro del módulo cuando se instala.ahorro de energía y mantenimiento conveniente. (La estructura de revestimiento de ladrillo refractario ligero de ahorro de energía también puede ser seleccionada por los usuarios)
2. Estructura del bogie: El bogie está diseñado para resistir cargas pesadas, y su resistencia y rigidez están garantizadas para no deformarse bajo carga completa.Los ladrillos pesados se utilizan en el cuerpo del bogie para mejorar la resistencia de la estructura del revestimientoEl bogie es accionado por una estructura de accionamiento eléctrico y la rueda de viaje es accionada por la rueda de la cadena del reductor en la vía.Los sellos de bogie adoptan sellos de estructura superpuestos y sellos dobles de contacto blando.
3Mecanismo de la puerta del horno: El dispositivo de la puerta del horno consta de un pilar de la puerta del horno, una puerta del horno, un mecanismo de elevación de la puerta del horno y un dispositivo de prensado de la puerta del horno.La cáscara de la puerta del horno se soldó con sección de acero y placa para formar una estructura de marco sólidoLa elevación de la puerta del horno se realiza rodando el rodillo hacia arriba y hacia abajo en el carril de guía.Esto asegura el sellado entre la mampostería de la puerta del horno y la mampostería del cuerpo del horno cuando está cerradoLa potencia de elevación de la puerta del horno es proporcionada por el engranaje motriz de la palanca.El módulo de fibra se monta en la puerta del horno, que tiene las ventajas de una buena conservación del calor y de un peso ligero.Los dispositivos de control y protección de bloqueo entre sí también están diseñados en el sistema de control de límites..
4. placa inferior del horno: la placa inferior del horno de acero fundido con resistencia a la presión y a las altas temperaturas se instala en el bogie como parte portante,que pueda evitar que el óxido de la pieza de trabajo caiga sobre el elemento electrotérmico en el hueco de ladrillo del bogie.
5. elemento de calefacción: adopta cinta de alta resistencia de aleación resistente a altas temperaturas (cable de resistencia), que se enrolla en una forma corrugada y está dispuesta en los laterales de la cámara del horno,la puerta del horno, la pared trasera y el ladrillo de alambre de bogie mediante método de calefacción de cinco lados (también se puede adoptar el método de calefacción de tres lados: dos lados y la parte inferior del horno),la banda de resistencia está fijada con clavos de porcelana de alto contenido de aluminioLa banda de resistencia es fácil de instalar, firme y fiable, tiene una alta eficiencia térmica y una larga vida útil.
5- Ámbito de suministro de equipos completos:
1Cuerpo de horno de calefacción 1 juego
2. sistema de control 1 juego
3Diagrama del cableado externo del horno eléctrico 1
4Diagrama esquemático eléctrico del sistema de control de temperatura 1
5. instrucciones de funcionamiento del horno eléctrico y del instrumento 1
6. certificado de cualificación para ensayos de productos 1
7. vía externa del bogie 2
8Si el equipo necesita una base prefabricada, se puede proporcionar el mapa básico.
6. todo el conjunto de dispositivos de seguridad del equipo:
1Cada máquina está equipada con una función de protección de bloqueo y tiene una función de alarma de sobre-temperatura.
2Todos los elementos de calefacción cuentan con un sistema de protección automática contra interrupciones de circuito.
7- Instalación y formación:
1Una vez que el equipo llegue al lugar de producción del solicitante, éste será responsable del equipo instalado.
2El proveedor será responsable de la instalación y puesta en marcha del equipo, y el solicitante asistirá.
3El proveedor capacita a los operadores necesarios para el solicitante.
4Los cables de alimentación eléctrica y los accesorios necesarios para la instalación y puesta en marcha serán proporcionados por el solicitante.
8Compromiso con la calidad:
En caso de funcionamiento normal y uso correcto del equipo, el período de garantía es de un año, el mantenimiento de por vida y las piezas de repuesto permanentemente preferentes también se proporcionan.En el diseño y fabricación del equipo, se seleccionan materiales de alta calidad, y los componentes eléctricos de las piezas de soporte se seleccionan de los productos de empresas conocidas.También promete que si el demandante refleja la calidad de los equipos, el proveedor responderá en el menor tiempo posible, y si se requiere servicio in situ, el proveedor asignará personal de mantenimiento a tiempo.
