وصف المنتج

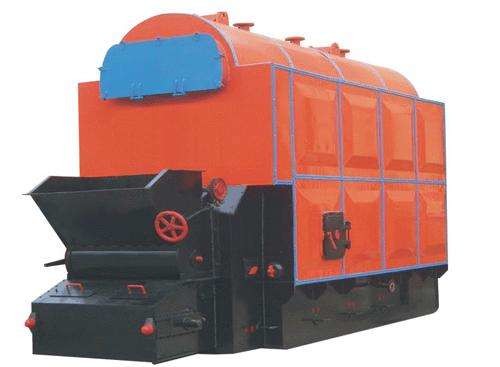

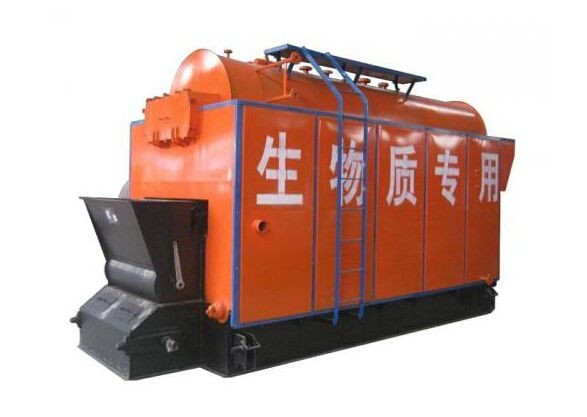

السلسلةغلاية بخار من الكتلة الحيوية
مقلاة البخار من السلسلة الجديدة هي مقلاة أنبوب تبريد بخار واحد ، والتي تستخدم لمعدات الاحتراق في صف مقلاة السلسلة.جدران التبريد على الجانبين الأيسر واليمين من الغلاية هي الأسطح الساخنةالإشعاع
يتم اعتماد طريقة جديدة للتنظيم المتقاطع في الجزء السفلي من أنبوب الغلاية. يحتوي كلا جانبي جسم الغلاية على أسطح ساخنة مشع، ويتضمن أنبوب الغلاية أسطح ساخنة مشع.يتم توفير الاستقرار الحراري لثلاث صناديق الصيانة خارج الغلاية.
خصائص المنتج
1تثبيت سهل:
عادة ما تكون الغلايات مجهزة بمعدات تثبيت سريعة لتسهيل نقل وتثبيت المعدات ، وتقلل كثيرا من دورة البناء ،وتوفير بيئة مريحة للمستخدمين.
2فشل العمل:
غلاية مجهزة بالكامل، تدفق الماء الحر، التبريد في الوقت المناسب.
3معدات الصيانة:
من السهل فتح الدرج أمام الغلاية. يمكن للموظفين بسهولة ووضوح التحقق من الدرج. هذه حالة عمل جيدة.
4الاحتراق الكلي:
نظام طلاء معقول، تدفق المياه سائل، تبريد سريع.
5الحياة والاستدامة:
الثلاجة هي مصنع تبريد ممتاز مع معدات إنتاج متطورة ومراقبة جودة صارمة
6ضوضاء منخفضة
تتميز الغلايات بانبعاثات غازات الاحتباس الحراري منخفضة درجة الحرارة، وأجهزة الغسيل عالية الكفاءة، وانخفاض الضوضاء، الخ لتلبية المتطلبات البيئية الوطنية.
المعلمات التقنية
المعلمات التقنية الرئيسية لقطن البخار من سلسلة الكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 |
| ضغط العمل | MPa | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 |
| درجة حرارة البخار | °C | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 |
| درجة حرارة مياه الغذاء | °C | 20 | 20 | 20 | 20 | 20 | 20 | 60 |
| الكفاءة الحرارية | / | ≥82% | ||||||
| الوقود | / | جزيئات الكتلة الحيوية | ||||||
| استهلاك الوقود | كجم/ساعة | 176.6 | 352.3 | 571 | 522 | 1044 | 1396.5 | 1743.3 |
| منطقة التدفئة | م2 | 39.82 | 86 | 120.2 | 174.32 | 220.6 | 317 | 409 |
| مساحة الشباك | م2 | 1.97 | 3.2 | 4.8 | 5.5 | 7.04 | 11.7 | 13.6 |
| استهلاك الطاقة | كوايت | 18 | 26 | 31.5 | 34 | 62.4 | 76.4 | 87.2 |
| حجم الماء | م3 | 4.5 | 4.68 | 5.9 | 6.3 | 11 | 13.8 | 16.5 |
ملاحظة:جسيمات الكتلة الحيوية 17084KJ/Kg (4085Kcal/Kg). إذا كانت القيمة الحرارية المنخفضة لوقود الكتلة الحيوية أكبر من هذه القيمة،استهلاك الوقود المقابل سيكون أكثر اقتصادية من القيمة الواردة في الجدول.
البعد الخارجي والبعد التواصل من الغلاية البخارية من الكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 | |
|
بعد النقل
|
(ل) | ملم | 5100 | 6140 | 6330 | 6880 | 7290 | 7800 | 8500 |
| W | ملم | 2200 | 2600 | 2700 | 2700 | 3190 | 3400 | 3400 | |
| هـ | ملم | 2900 | 3300 | 3300 | 3300 | 3700 | 3700 | 3700 | |
| وزن النقل للجهاز الرئيسي | / | t | 15 | 18 | 24 | 27 | 31 | 33 | 41 |
| قطر أنبوب صمام البخار الرئيسي | DN | ملم | 65 | 80 | 100 | 100 | 125 | 150 | 150 |
| صمام مياه التغذية | DN | ملم | 40 | 40 | 40 | 40 | 50 | 50 | 50 |
| قطر صمام السلامة | DN | ملم | 2*40 | 2*50 | 2*50 | 2*50 | 50/80 | 2*80 | 2*80 |
| قطر أنبوب صمام الصرف | DN | ملم | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 |
| قطر المدخنة | φ | ملم | 280 | 350 | 410 | 410 | 530 | 720 | 750 |
ملاحظات: نحتفظ بالحق في تغيير البيانات المذكورة أعلاه بسبب التحول المستمر للسياسة وتحسين المنتج.
