وصف المنتج
Gغلاية ثلاثية الأغراض لتغويز الغاز والكتلة الحيوية

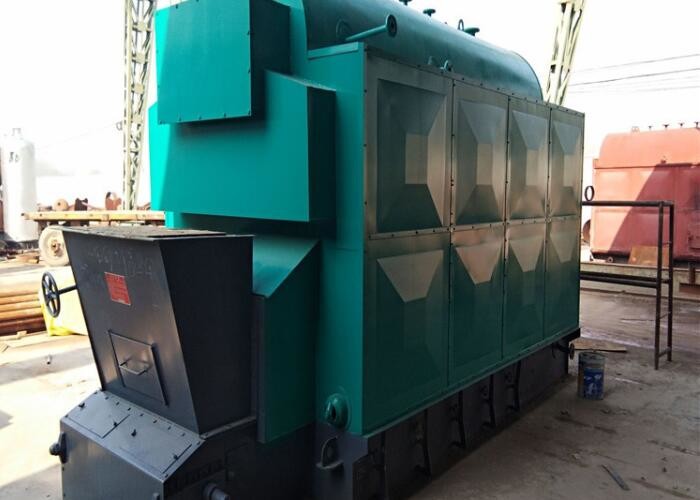

آلة الخياطة الجديدة عبارة عن غلاية أسطوانية واحدة بغلاف مقاوم للماء وزيت عميق. الجدران المبردة بالماء على الجانبين الأيسر والأيمن من الموقد ساخنة.
يستخدم الجزء السفلي من أنبوب الخياطة تقنية جديدة: تمتلئ جناحي جسم الفرن بالحرارة ويتم توزيع الأسطوانة الساخنة لشريط من الفولاذ المقاوم للصدأ (57 × 3). الموقد مصنوع من الأسمنت المتين ويأتي في ثلاثة أحجام خارج الوعاء.
ميزات المنتج
1. سهولة التركيب:
بشكل عام ، تعد الغلايات نباتات سريعة الحركة يسهل نقلها وتركيبها ، بما في ذلك وقت البناء وتكاليف التركيب والتسليم الفوري للغلايات.
2. سلوك جدير بالثقة:
نظرًا لتصميم نظام تسخين الغلاية ، يكون تدفق المياه ثابتًا ويجب تبريد كمية الوقود في الوقت المناسب لضمان سلامة الغلاية.
3. العناية والإدارة المناسبة:
تم تزويد الأسطوانة بفتحات فحص للفحص. من السهل فتح صندوق الدخان قبل الحريق ، ويمكن للموظفين بسهولة ووضوح فحص ومعالجة الظروف الصحيحة.
4. حرق كامل:
مع الطقس المواتي والملمس الناعم ، يمكن تسخين الزيت بالكامل للقضاء على الدخان الأسود.
5. الجولف المناسب:
تعتمد اللهب على تهوية مزدوجة ، مما يتجنب تنظيف الوعاء قبل الوعاء ، وبالتالي تجنب المزايا الواضحة على تسرب الهواء والزيت ، والتهوية غير الضرورية ، والتشغيل العادي ، والمطاحن المنتظمة.
6. سهولة التنظيف:
ينتج الاحتراق كميات كبيرة من الرماد المحترق ، والذي يمكنه إزالة الغبار من الأرضية ، ومنع أوجه القصور في العمل ، وتقليل كفاءة الوقود عن طريق جمع الرماد وتوفير حمل غلاية ثابت.
المعايير الفنية
المعايير الفنية الرئيسية لغلاية البخار من سلسلة الكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 |
| ضغط التشغيل | MPa | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 |
| درجة حرارة البخار | ℃ | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 | 193/204 |
| درجة حرارة مياه التغذية | ℃ | 20 | 20 | 20 | 20 | 20 | 20 | 60 |
| الكفاءة الحرارية | / | ≥82% | ||||||
| وقود | / | جزيئات الكتلة الحيوية | ||||||
| استهلاك الوقود | كجم/ساعة | 176.6 | 352.3 | 571 | 522 | 1044 | 1396.5 | 1743.3 |
| منطقة التسخين | م2 | 39.82 | 86 | 120.2 | 174.32 | 220.6 | 317 | 409 |
| منطقة الشبكة | م2 | 1.97 | 3.2 | 4.8 | 5.5 | 7.04 | 11.7 | 13.6 |
| استهلاك الطاقة | كيلوواط | 18 | 26 | 31.5 | 34 | 62.4 | 76.4 | 87.2 |
| حجم الماء | م3 | 4.5 | 4.68 | 5.9 | 6.3 | 11 | 13.8 | 16.5 |
ملحوظة:جزيئات الكتلة الحيوية 17084KJ/Kg (4085Kcal/Kg). إذا كانت القيمة الحرارية المنخفضة لوقود الكتلة الحيوية أكبر من هذه القيمة ، فسيكون استهلاك الوقود المقابل أكثر اقتصادا من القيمة الموجودة في الجدول.
البعد الخارجي والواجهة لغلاية البخار من الكتلة الحيوية
| سعة البخار | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 | |
|
أبعاد النقل
|
L | مم | 5100 | 6140 | 6330 | 6880 | 7290 | 7800 | 8500 |
| W | مم | 2200 | 2600 | 2700 | 2700 | 3190 | 3400 | 3400 | |
| H | مم | 2900 | 3300 | 3300 | 3300 | 3700 | 3700 | 3700 | |
| وزن نقل الكمبيوتر المركزي | / | t | 15 | 18 | 24 | 27 | 31 | 33 | 41 |
| قطر أنبوب صمام البخار الرئيسي | DN | مم | 65 | 80 | 100 | 100 | 125 | 150 | 150 |
| صمام مياه التغذية | DN | مم | 40 | 40 | 40 | 40 | 50 | 50 | 50 |
| قطر صمام الأمان | DN | مم | 2*40 | 2*50 | 2*50 | 2*50 | 50/80 | 2*80 | 2*80 |
| قطر أنبوب صمام التصريف | DN | مم | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 |
| قطر المدخنة | φ | مم | 280 | 350 | 410 | 410 | 530 | 720 | 750 |
ملاحظات: سنحتفظ بالحق في تغيير البيانات المذكورة أعلاه بسبب التحول المستمر للسياسات وتحسين المنتج.
