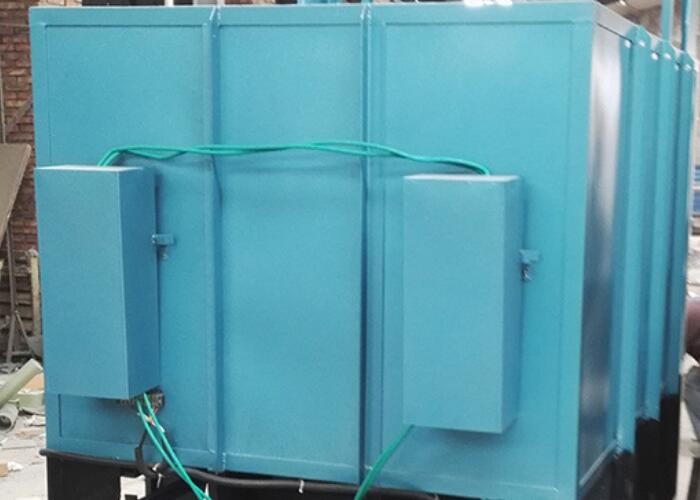

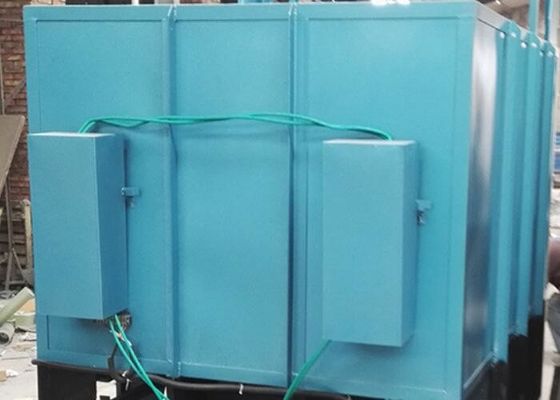

Eenvoudige installatie bogie-haardoven met mooie uitstraling en hoge efficiëntie

Wagenbodemoven

Samenvatting van Energiebesparende Wagenbodemweerstandsoven met Volledige Vezelvoering en Lichtgewicht Vuurbestendige Baksteenvoering

I. Gebruik:

De wagenbodemweerstandsoven is voornamelijk geschikt voor het harden, normaliseren, ontlaten, afschrikken en ontlaten, gloeien, spanningsarm gloeien en andere warmtebehandelingen van metalen materialen van matrijzenstaal, gelegeerd staal, speciaal staal en hoog mangaanstaal.

2. Samenstelling:

De wagenbodemweerstandsoven bestaat voornamelijk uit een ovenlichaam, voering, wagen, ovenbodemplaat, verwarmingselementen, elektrisch ovendeurhef- en -verplaatsingsmechanisme van elektrische wagen, besturingssysteem, enz.

3. Belangrijkste technische parameters: (berekenen en bepalen op basis van de werkelijke behoeften van de gebruiker)

1, apparatuurmodel: RT3-serie

2, werkafmetingen: lengte × breedte × hoogte

3, nominaal vermogen: kW (uitgangsvermogen kan worden aangepast)

4, voeding: driefasig / 380V / 50HZ

5, nominale temperatuur: °C

6, werktemperatuur: kamertemperatuur ~ °C willekeurige instelling volgens procesvereisten

7, temperatuurregeling verwarmingszone: zone

8, vermogensverlies lege oven: ≤ kW

9. buitentemperatuur ovenwand: ≤°C

10, temperatuurregelingsnauwkeurigheid: ± ° C

11, laadvermogen: >kg

12, ingesteld gewicht: ≈Kg

13. Temperatuurregelingsmethoden:

(1) Het elektrische ovenbesturingssysteem maakt gebruik van een thyristorelement, geen contact aan/uit, PID-regeling intelligente programmeringsbesturing, programmeerbare en automatische voltooiing van verwarming, warmtebehoud en afkoeltijd, en is uitgerust met een touchscreen-registratiefunctie-instrument, USB-interface en communicatie-interface zodat de procescurve kan worden geregistreerd, afgedrukt en gearchiveerd.

(2) Het uitgangsvermogen kan automatisch en handmatig worden aangepast aan de ovenbelading en procesvereisten, en het vertragingsverschijnsel kan worden overwonnen. De hoge precisie temperatuurregeling en constante temperatuur kunnen ook worden bereikt, en de nauwkeurigheid van de temperatuurregeling kan (+1℃) bereiken.

(3) Temperatuurobservatie gebeurt via een digitaal display-instrument, stroom en spanning zijn uitgerust met instrumentobservatie, en de bediening maakt gebruik van knoppen en lichtweergave.

(4) Het besturingssysteem is een energiebesparende configuratie en kan 20-30% energie besparen.

4. Korte introductie van de configuratie:

1. Ovenlichaamvoeringstructuur: Het ovenlichaam is gelast door staalplaat en profielstaal. Afhankelijk van de verschillende kracht (verwarming) onderdelen worden verschillende configuratiematerialen geselecteerd om aan verschillende sterkte-eisen te voldoen, waardoor het solide en betrouwbaar is en de kenmerken heeft van een redelijke structuur en een mooie uitstraling. De ovenvoering maakt gebruik van een energiebesparende volledige vezelvoering, de totale dikte van de vezels is meer dan 300 mm. De vezels zijn geprefabriceerde modules vóór installatie en worden vastgezet met hittebestendige stalen ankers in de module wanneer deze wordt geïnstalleerd. Het heeft goede warmtebehoudprestaties, energiebesparing en gemakkelijk onderhoud. (Energiebesparende lichtgewicht vuurbestendige baksteenvoeringstructuur kan ook door gebruikers worden geselecteerd)

2. Wagenstructuur: De wagen is ontworpen om zware belasting te weerstaan, en de sterkte en stijfheid zijn gegarandeerd niet te vervormen onder volle belasting. Zware bakstenen worden gebruikt in het lichaam van de wagen om de sterkte van de voeringstructuur te vergroten. De wagen wordt aangedreven door een elektrische aandrijfstructuur en het loopwiel wordt aangedreven door het kettingwiel van de reductiemotor op de rails. De wagenafdichtingen gebruiken overlappende structuurafdichtingen en zachte contact dubbele afdichtingen.

3. Ovenmechnisme: Het ovendeurapparaat bestaat uit een ovendeurpilaar, ovendeur, ovendeurhefmechanisme en ovendeurdrukapparaat. De behuizing van de ovendeur is gelast met profielstaal en plaat om een solide framestructuur te vormen. Het heffen van de ovendeur wordt gerealiseerd door de rol op en neer te rollen op de geleiderail. Dit zorgt voor de afdichting tussen het metselwerk van de ovendeur en het metselwerk van het ovenlichaam wanneer deze gesloten is, en zorgt er ook voor dat het metselwerk niet wordt beschadigd door wrijving tijdens het openen. De hefkracht van de ovendeur wordt geleverd door het aandrijftandwiel van de takel. De vezelmodule is gemonteerd in de ovendeur, die de voordelen heeft van goede warmtebehoudprestaties en een laag gewicht. Om de veiligheid van de werking te garanderen, zijn er ook vergrendelingsbesturing en beschermingsapparaten ontworpen op het limietcontrolesysteem.

4. Bodemplaat van de oven: Bodemplaat van gietstalen oven met druk- en hoge temperatuurbestendigheid is geïnstalleerd op de wagen als dragend onderdeel, wat kan voorkomen dat de oxide op het werkstuk op het elektrothermische element in de baksteentrog van de wagen valt.

5. Verwarmings element: Het maakt gebruik van een hoge temperatuurbestendige hoge legering weerstandstape (weerstandsdraad), die in een gegolfde vorm is gewikkeld en is gerangschikt aan de zijkanten van de ovenkamer, de ovendeur, de achterwand en de wagen draadsteen door een vijfzijdige verwarmingsmethode (driezijdige verwarmingsmethode kan ook worden aangenomen: twee zijden en de bodem van de oven), de weerstandsband is bevestigd met hoog-aluminium porseleinen spijkers. De weerstandsstrip is eenvoudig te installeren, stevig en betrouwbaar, heeft een hoog thermisch rendement en heeft een lange levensduur.

5. Leveringsomvang van complete sets apparatuur:

1. Verwarmingsovenlichaam 1 set

2. besturingssysteem 1 set

3. extern bedradingsschema van elektrische oven 1

4. elektrisch schema van temperatuurregelsysteem 1

5. bedieningsinstructie van elektrische oven en instrument 1

6. kwalificatiecertificaat voor producttesten 1

7. externe rail van wagen 2

8. Als de apparatuur een geprefabriceerde fundering nodig heeft, kan de basiskaart worden verstrekt. 1

6. de hele set veiligheidsvoorzieningen:

1. Elke machine is uitgerust met een vergrendelingsbeschermingsfunctie en heeft een overtemperatuuralarmfunctie.

2. Alle verwarmingselementen hebben een automatisch circuitonderbrekingsbeschermingssysteem.

7. Installatie en training:

1. Nadat de apparatuur op de productielocatie van de aanvrager is aangekomen, is de aanvrager verantwoordelijk voor de apparatuur op zijn plaats.

2. De leverancier is verantwoordelijk voor de installatie en inbedrijfstelling van de apparatuur, en de aanvrager assisteert.

3. De leverancier traint de nodige operators voor de aanvrager.

4. De voedingskabels en accessoires die nodig zijn voor installatie en inbedrijfstelling worden door de aanvrager geleverd.

8. Kwaliteitsverplichting:

In het geval van normale werking en correct gebruik van de apparatuur, is de garantieperiode één jaar, worden levenslang onderhoud en permanent preferentiële reserveonderdelen ook geleverd. Bij het ontwerp en de fabricage van de apparatuur worden hoogwaardige materialen geselecteerd en worden de elektrische componenten van de ondersteunende onderdelen geselecteerd uit de producten van bekende bedrijven. Het belooft ook dat als de aanvrager de kwaliteit van de apparatuur weerspiegelt, de leverancier in de kortst mogelijke tijd zal antwoorden, en als service ter plaatse vereist is, zal de leverancier tijdig onderhoudspersoneel toewijzen.
