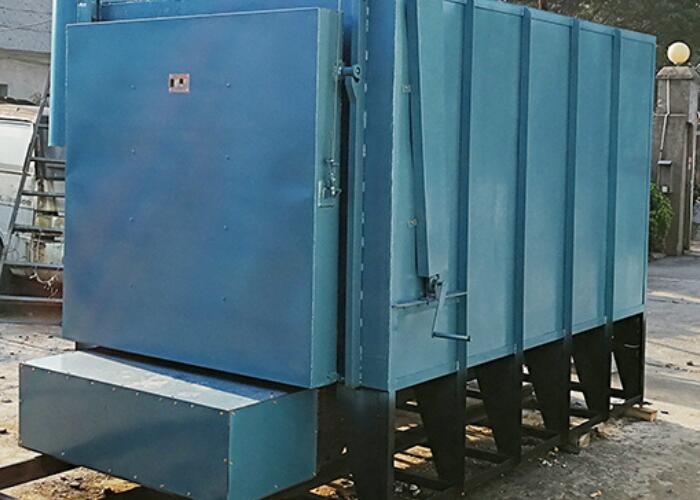

Forno de tratamento térmico eléctrico, forno de tratamento térmico eléctrico 380V / 50HZ com controlo PID

Forno de fundo de carro

Resumo do Forno Bogie resistente ao fogo de poupança de energia com revestimento completo de fibras e revestimento leve de tijolos refratários

I. Utilização:

O forno de resistência ao calor é principalmente adequado para amortecimento, normalização, temperamento, amortecimento e temperamento, recozimento,Reforço por recozimento e tratamento térmico de aço laminado, aço ligado, aço especial e aço rico em manganês.

2Composição:

O forno de resistência ao calor do forno-bogie é constituído principalmente pelo corpo do forno, pelo revestimento, pelo forno-bogie, pela placa inferior do forno, pelos elementos de aquecimento, pelo elevador da porta do forno-bogie e pelo mecanismo de deslocamento do forno-bogie elétrico,Sistema de controlo, etc.

3- Principais parâmetros técnicos: (calcular e determinar de acordo com as necessidades reais do utilizador)

1, modelo de equipamento: série RT3

2, tamanho de trabalho: comprimento × largura × altura

3, potência nominal: kw (poder de saída pode ser ajustado)

4, fonte de alimentação: trifásico / 380V / 50HZ

5, temperatura nominal: °C

6, temperatura de trabalho: temperatura ambiente ~ °C, definição arbitrária de acordo com os requisitos do processo

7, zona de controlo da temperatura de aquecimento: zona

8, perda de potência no forno vazio: ≤ kw

9. temperatura da parede exterior do forno: ≤°C

10, precisão do controlo da temperatura: ± °C

11, capacidade de carga: >kg

12, peso de arranque: ≈Kg

13Métodos de controlo da temperatura:

(1) O sistema de controlo do forno eléctrico adota um elemento tiristor, sem contacto, com regulação PID, controlo de programação inteligente, programação e conclusão automática do aquecimento,Preservação de calor e tempo de arrefecimento, e é equipado com uma função de gravação de tela sensível ao toque, uma interface USB e uma interface de comunicação para que a curva de processo possa ser gravada, impressa e arquivada.

(2) A potência de saída pode ser ajustada automática e manualmente de acordo com os requisitos de carregamento do forno e do processo, e o fenômeno de atraso pode ser superado.O controle de temperatura de alta precisão e temperatura constante também pode ser alcançado, e a precisão do controlo da temperatura pode atingir (+1°C).

(3) A observação da temperatura é através de um instrumento de exibição digital, a corrente e a tensão são equipadas com observação do instrumento e o controlo de operação adota um botão e um display de luz.

(4) O sistema de controlo é de configuração de poupança de energia e pode poupar 20 a 30% de energia.

4Breve introdução da configuração:

1. Estrutura do revestimento do corpo do forno: o corpo do forno é soldado por chapa de aço e por secção de aço.São selecionados materiais de diferentes configurações para satisfazer diferentes requisitos de resistência, que o tornam sólido e fiável, e tem as características de uma estrutura razoável e de uma aparência bonita.de espessura total de fibras superior a 300 mmAs fibras são módulos pré-fabricados antes da instalação e são fixadas com uma âncora de aço resistente ao calor dentro do módulo quando é instalado.poupança de energia e manutenção conveniente. (A estrutura de revestimento de tijolo refratário leve e de poupança de energia também pode ser selecionada pelos utilizadores)

2Estrutura do bogie: o bogie é concebido para resistir a cargas pesadas, e a sua resistência e rigidez são garantidas para não se deformar sob carga total.Os tijolos pesados são usados no corpo do bogie para aumentar a resistência da estrutura do revestimentoO bogie é accionado por uma estrutura de tração elétrica e a roda de viagem é accionada pela roda de cadeia do redutor na pista.As vedações de bogie adotam vedações de estrutura sobrepostas e vedações duplas de contato macio.

3Mecanismo da porta do forno: O dispositivo da porta do forno é constituído por um pilar da porta do forno, uma porta do forno, um mecanismo de elevação da porta do forno e um dispositivo de prensagem da porta do forno.A casca da porta do forno é soldada com secção de aço e placa para formar uma estrutura de estrutura sólidaO levantamento da porta do forno é realizado por rolamento do rolo para cima e para baixo no trilho de guia.Isto garante a vedação entre a alvenaria da porta do forno e a alvenaria do corpo do forno quando está fechadoA potência de elevação da porta do forno é fornecida pelo engrenagem motriz do elevador.O módulo de fibra é montado na porta do forno, que tem as vantagens de um bom desempenho de conservação de calor e de um peso leve.Os dispositivos de controlo e protecção de bloqueio são igualmente concebidos no sistema de controlo de limite.

4- placa inferior do forno: a placa inferior de forno de aço fundido com resistência à pressão e à alta temperatura é instalada no bogie como parte portadora,que possa impedir que o óxido na peça de trabalho caia sobre o elemento eletrotérmico na calha de tijolo do bogie.

5- elemento de aquecimento: adota fita de alta liga resistente a altas temperaturas (fio de resistência), que é enrolada numa forma ondulada e disposta nos lados da câmara do forno,A porta do forno, a parede traseira e o tijolo de arame elétrico pelo método de aquecimento de cinco lados (também pode ser adotado o método de aquecimento de três lados: dois lados e o fundo do forno),A banda de resistência é fixada com pregos de porcelana de alta qualidade de alumínioA tira de resistência é fácil de instalar, firme e fiável, tem uma elevada eficiência térmica e uma longa vida útil.

5- Área de fornecimento de equipamentos completos:

1. Corpo do forno de aquecimento 1 conjunto

2Sistema de controlo 1 conjunto

3Diagrama de fiação externa do forno eléctrico 1

4Diagrama esquemático eléctrico do sistema de controlo de temperatura 1

5. instruções de funcionamento do forno eléctrico e do instrumento 1

6Certificado de qualificação para ensaios de produtos 1

7. trilha externa do bogie 2

8Se o equipamento precisar de uma fundação pré-fabricada, pode ser fornecido o mapa básico.

6. todo o conjunto de dispositivos de segurança dos equipamentos:

1Cada máquina está equipada com função de protecção de bloqueio e tem função de alarme de sobre-temperatura.

2Todos os elementos de aquecimento possuem um sistema de protecção automática contra interrupções de circuito.

7Instalação e formação:

1Após a chegada do equipamento ao local de produção do requerente, o requerente é responsável pelo equipamento instalado.

2O fornecedor é responsável pela instalação e colocação em serviço do equipamento e o requerente presta assistência.

3O fornecedor treina os operadores necessários para o requerente.

4Os cabos de alimentação e os acessórios necessários para a instalação e colocação em serviço devem ser fornecidos pelo requerente.

8Compromisso com a qualidade:

No caso de funcionamento normal e utilização correta do equipamento, o período de garantia é de um ano, a manutenção ao longo da vida e peças de reposição permanentemente preferenciais também são fornecidas.Na concepção e fabrico do equipamento, são selecionados materiais de alta qualidade e os componentes elétricos das peças de suporte são selecionados a partir dos produtos de empresas conhecidas.A proposta prevê também que, se o requerente reflectir a qualidade dos equipamentos, o, o fornecedor responderá o mais rapidamente possível e, se for necessário um serviço no local, o fornecedor atribuirá pessoal de manutenção a tempo.
