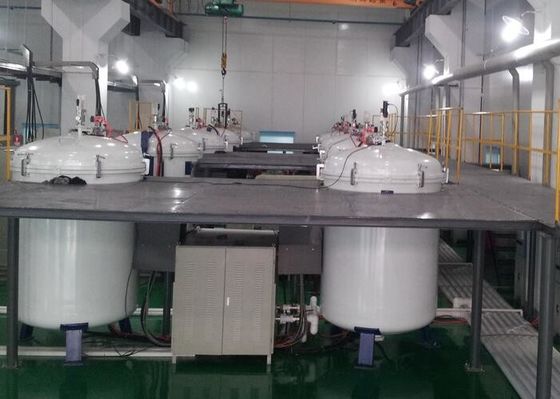

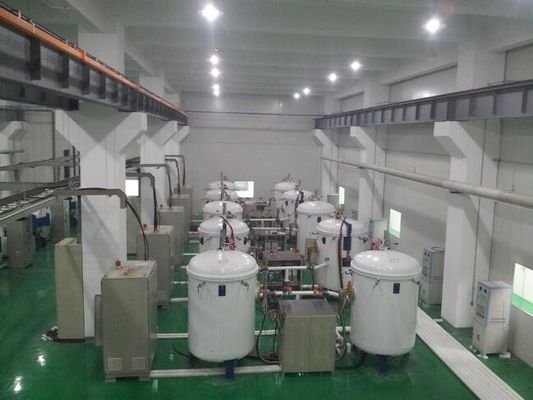

فرن جرافيتيزة الفيلم عالي التوصيل لإنتاج جرافيتيزة الفيلم
التطبيق:
يتم تطبيقه على إنتاج الرسم البياني لفيلم عالية التوصيل الحراري (فيلم PI).
الخصائص:
توحيد درجة حرارة جسم الفرن: تسخين الحث المتوسط التردد، تسخين سريع، وكفاءة عالية، تصميم فرن فريدة من نوعها،تحسين كبير لتوحيد درجة حرارة الفرن;
استهلاك طاقة منخفض واستقرار جيد: أول استخدام في العالم للمواد العازلة من الطوب الألومينا مزدوج الطبقة لمنع شعير الكربون وقطع قصير في الملف ،العزل الحراري الجيد ومقاومة الحريق، خسارة حرارة منخفضة واستقرار المعدات جيدة ؛
وفقًا لاحتياجات زمن عملية التخمير ، يمكن ترتيب العديد من الأفران الكهربائية في مصدر طاقة واحد ،والكثير من الفرن يتم تحفيزها على التوالي لرفع درجة الحرارة والطاقة وإيقاف وتبريد لتحقيق التشغيل المستمر;
نظام مراقبة التدفق الرقمي، مراقبة تدفق المياه وحماية كل خزانة إمدادات الطاقة، موصل الترددات المتوسطة عالية الأداء لتحويل الفرن؛ المياه الشاملة PLC،نظام التحكم والحماية التلقائي للكهرباء والغاز.
المعلمات التقنية الرئيسية:
درجة حرارة العمل القصوى: 3000 درجة مئوية
درجة الحرارة المشتركة: 2800 درجة مئوية
الغلاف الجوي للعمل في الفرن: الفراغ، الهيدروجين، النيتروجين، الغازات الخاملة، الخ
توحيد درجة الحرارة: ≤ ± 25 °C
قياس درجة الحرارة: قياس درجة الحرارة البصرية تحت الأشعة الحمراء البعيدة (1000-3200 درجة مئوية)
دقة قياس درجة الحرارة: 0.2 إلى 0.75%
التحكم في درجة الحرارة: التحكم بالبرنامج والتحكم اليدوي؛ دقة التحكم في درجة الحرارة: ± 1 °C
| مواصفات نموذج المنتج | |
| الحجم (L) | 282 |
| درجة الحرارة الاسمية (°C) | 2800 |
| الحد الأقصى لدرجة الحرارة (°C) | 3000 |
| منطقة التسخين الفعالة (Mm) | Φ600X1000 |
| الطاقة (كيلوواط) | 300 |
| التردد (هرتز) | 1000 |
| طريقة التحكم في درجة الحرارة | الحرارة الكهربائية للجزيرة اليابانية |
| طريقة التسخين | تسخين التشغيل |
| نظام الفراغ | مضخة الفراغ الدوارة (المتطلبات الفراغ العالية مع مضخة الفراغ الجذور) |
| الغلاف الجوي للتجفيف | N2، Ar2 وغازات أخرى |
| الجهد القياسي لمصدر الطاقة (V) | 380 |
| الجهد الشعبي للتدفئة (V) | 750 |
| الحد الأقصى للفراغ (Pa) | 100 (حالة فراغ بارد) |
