Produktbeschreibung

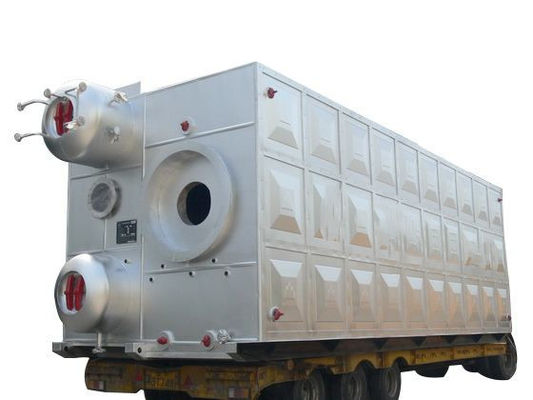

Serie Doppel-Trommel Öl- und Gasbefeuerter Dampfkessel
Die Gasdampfkessel der Serie sind vertikale D-Typ-Doppelkessel und Schnellrohrkessel. Sie bestehen aus oberen und unteren Kesseln, Dünnfilmwänden, Konvektionsrohren und Kondensatoren. Der Brennstoff wird in den Kesseln verbrannt. Rauchgas wird vom Konvektionsrohr zum Schornstein und zur Restwärmerückgewinnungsanlage abgeleitet. Seine umfassende Struktur macht seine Leistung in der führenden Position im Land.
Produktmerkmale
1. Verschiedene anwendbare Brennstoffe:
Der Feuerraum ist groß, die Verbrennung des Brennstoffs ist ausreichend, besonders geeignet für niedrig brennende Brennstoffe, wie Kokereigas, Hochofengase usw. Der Wirkungsgrad der Verbrennung von hochkalorischen Brennstoffen ist besser, wie Erdgas, Flüssiggas usw.
2. Überlastfähigkeit:
Die Wärme ist hoch, der Feuerraum ist groß, die Leistung ist stark und hat eine gewisse Überkapazität.
3. Grundstruktur:
Die vordere Wasserwand vor dem Kessel fixiert leicht den Kopf des Brenners, liefert den Wasserstand und die Kühlung in der Nähe des Brenners, hilft, die Wasserstoffablagerung im Brenner zu beseitigen und für eine vollständigere Verbrennung des Brennstoffs.
4. Einfache Wartung:
Die Tür, die Feuerflucht und die Reparaturtür sind an der Kesselwand angebracht und das Reparaturloch ist vor und hinter dem Rohr angebracht, um die Reparatur des Kessels zu erleichtern.
5. Reduzierung des Wärmeverlusts:
Die dicke Isolierschicht reduziert den Wärmeverlust des Kessels und verbessert den Wärme Wirkungsgrad.
6. Lange Lebensdauer und Nachhaltigkeit:
Hervorragendes professionelles Design, fortschrittliche Fertigungstechnologie, strenge Qualitätskontrolle und -kontrolle sind die Qualität jedes Kessels. Die normale Betriebszeit des Kessels beträgt mehr als zwanzig Jahre.Technische Parameter
Hauptparameter der Öl- und Gasbefeuerten Dampfkessel der Serie
Dampfleistung
| t/h | 10 | 15 | 20 | 25 | 35 | 50 | Schornsteindurchmesser | 80 | |
| MPa | 1,25/1,6 | 1,6/2,5 | 1,6/2,5 | 1,6/2,5 | 1,6/2,5 | 1,6/2,5 | Dampftemperatur | Dampftemperatur | |
| ℃ | 104 | 204/226 | 204/226 | 204/226 | 204/226 | 204/226 | Speisewassertemperatur | Speisewassertemperatur | |
| ℃ | 104 | Thermischer Wirkungsgrad | Thermischer Wirkungsgrad | Thermischer Wirkungsgrad | Thermischer Wirkungsgrad | Thermischer Wirkungsgrad | Thermischer Wirkungsgrad | Thermischer Wirkungsgrad | |
| / | Erdgas, Flüssiggas, Stadtgas, leichtes Öl | Brennstoff | |||||||
| / | Erdgas, Flüssiggas, Stadtgas, leichtes Öl | Brennstoffverbrauch | |||||||
| Erdgas | Mbar | 3/h1573 | 1098 | 1464 | 1829 | 2559 | 3662 | 4769 | Flüssiggas |
| Kg/h | 601 | 883 | 1173 | 1469 | 2053 | 2937 | 3823 | Stadtgas | |
| Mbar | 3/h1573 | 2362 | 3143 | 3945 | 5503 | 7877 | 10222 | Leichtes Öl | |
| Kg/h | 601 | 898 | 1197 | 1496 | 2093 | 2997 | 3893 | Gaseinlassdruck | |
| Erdgas | Mbar | 150-200 | 150-300 | 150-30 | 150-30 | 150-30 | 150-30 | 150-30 | 150-30 |
| Mbar | 150-200 | 150-300 | 150-30 | 150-30 | 150-30 | 150-30 | 150-30 | Anmerkungen: Der Brennstoffverbrauch in der obigen Tabelle wurde unter Berücksichtigung des unteren Heizwertes von leichtem Öl als 42915 KJ/Kg (10260 Kcal/Kg), des unteren Heizwertes von Erdgas als 35588 KJ/NM3 (8500 Kcal/NM3), des unteren Heizwertes von Flüssigöl als 45998 KJ/Kg (11000 Kcal/Kg) und des unteren Heizwertes von Stadtgas als 16750 KJ/NM3 (4000 Kcal/NM3) berechnet. | |
Transportabmessung
|
L
|
mm | 750 | 6365 | 6665 | Getrennter Transport | B | B | B | B |
| mm | 750 | 3585 | H | H | |||||
| mm | 750 | 3478 | 3850 | Hauptdampfventil Rohrdurchmesser | |||||
| DN | mm | 750 | 200 | 200 | 250 | 250 | 2×150 | Speisewasser-Ventil | Speisewasser-Ventil |
| DN | mm | 750 | Schornsteindurchmesser | 80 | 80 | 100 | 125 | Ablassventil Rohrdurchmesser | Ablassventil Rohrdurchmesser |
| DN | mm | 750 | 50 | 50 | Schornsteindurchmesser | Schornsteindurchmesser | Schornsteindurchmesser | Schornsteindurchmesser | Schornsteindurchmesser |
| DN | mm | 750 | 1000 | 1100 | 1300 | 1500 | 2000 | Äußere und Schnittstellenabmessungen der Öl- und Gasbefeuerten Dampfkessel der Serie | Äußere und Schnittstellenabmessungen der Öl- und Gasbefeuerten Dampfkessel der Serie |
Anmerkungen: Wir behalten uns das Recht vor, die oben genannten Daten aufgrund kontinuierlicher politischer Veränderungen und Produktverbesserungen zu ändern.
