Ατμοθέρμανση φυσικής κυκλοφορίας με φυσικό αέριο για τη βιομηχανία καθαρισμού ατμού
Εισαγωγή του προϊόντος
Παράμετρος
| Ονομαστική εξάτμιση | t/h | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 6 | 8 | |
| Κατηγορία πίεσης εργασίας | MPa | 0.7 | 1 | 1 | 1 | 1 | 1.25 | 1.25 | 1.25 | |
| Καθορισμένη θερμοκρασία ατμού | °C | 170 | 184 | 184 | 184 | 184 | 193 | 193 | 193 | |
| Κατανάλωση καυσίμου | Ελαφρύ πετρέλαιο ντίζελ | kg/h | 35 | 70 | 105 | 140 | 210 | 260 | 390 | 520 |
| Φυσικό αέριο | Nm3/h | 40 | 80 | 120 | 160 | 240 | 280 | 420 | 560 | |
| ΥΦΑ | Nm3/h | 15 | 30 | 45 | 60 | 90 | 120 | 180 | 240 | |
| Αέριο πόλης | Nm3/h | 85 | 170 | 250 | 340 | 510 | 680 | 1020 | 1360 | |
| διαμέτρου κύριας βαλβίδας ατμού | DN | 40 | 65 | 65 | 80 | 80 | 100 | 125 | 150 | |
| b Διαμέτρου βαλβίδας ασφαλείας | DN | 40 | 50 | 50 | 40×2 | 40×2 | 50×2 | 65×2 | 80×2 | |
| c Διάμετρος εισόδου | DN | 25 | 25 | 40 | 40 | 40 | 50 | 50 | 65 | |
| Διάμετρος βαλβίδας εκτόξευσης | DN | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | |
| e Διαμέτρου καμινάδας | DN | 250 | 300 | 350 | 400 | 450 | 500 | 650 | 800 | |
| Συνολικό μέγεθος | Α | χμ | 3800 | 4500 | 4700 | 4800 | 5500 | 6310 | 7200 | 7780 |
| Α1 | χμ | 3100 | 3200 | 3600 | 3800 | 4500 | 5230 | 5960 | 6320 | |
| W | χμ | 1900 | 2300 | 2800 | 2900 | 2900 | 2950 | 3190 | 3440 | |
| W1 | χμ | 1000 | 1880 | 1900 | 2150 | 2350 | 2350 | 2650 | 2980 | |
| H | χμ | 2100 | 2680 | 2950 | 3250 | 3880 | 3120 | 3610 | 3700 | |
| H1 | χμ | 1800 | 1980 | 2070 | 2250 | 2450 | 2530 | 2850 | 2920 | |
| Βάρος | Τ | 3.3 | 4.6 | 5.5 | 6.3 | 10.6 | 13.8 | 18.5 | 20 | |
Πλεονέκτημα

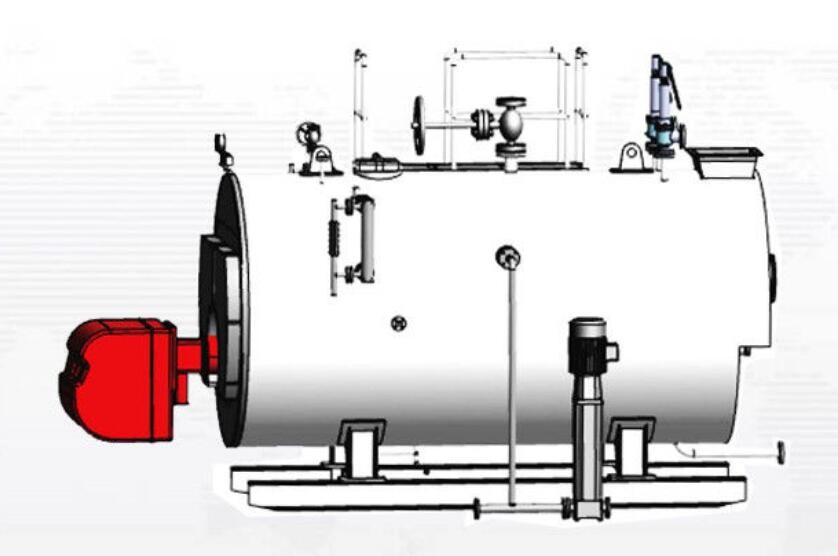

1. Σχεδιασμός κυματικού φούρνου
Δομή τριών αποδόσεων
3. Ζεσταίνετε ομοιόμορφα
4. Ενδοθερμική ισορροπία
5 εξοικονόμηση ενέργειας, χαμηλή κατανάλωση, ασφάλεια
