製品説明

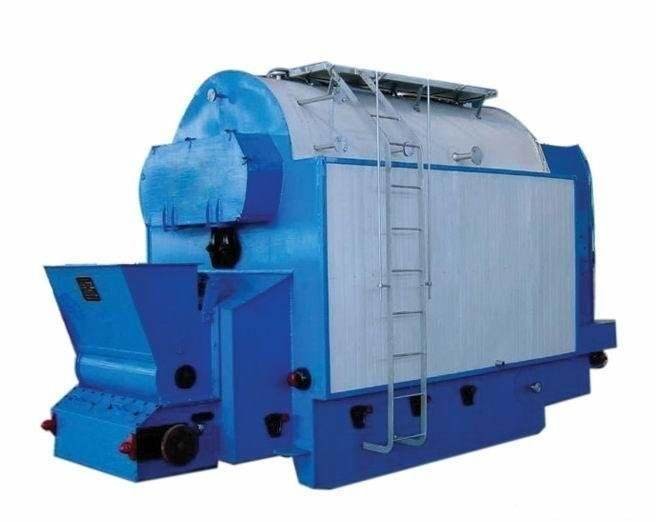

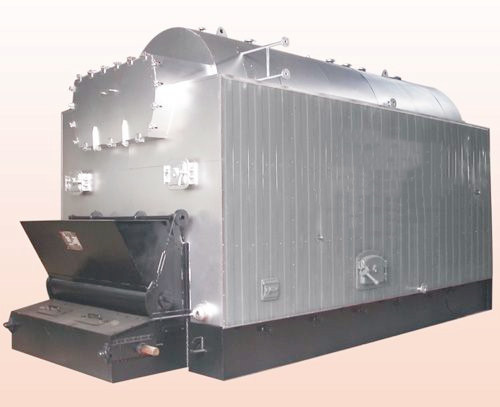

バイオマスの蒸気ボイラー
新しい縫製機は,防水シェル付きの単気筒ボイラーで,燃料装置は深鎖です.ストーブの左側と右側の水壁には明るい加熱レベルがあります.
縫い管の下部は新しい技術を採用しています.ストーブボディの2つの翼は凸熱で,ステンレス鋼コンベアベルト (57 × 3) の熱レベルはドラムに位置しています.火壁は耐性コンクリートで作られ,鍋の外側には3次元があります.
製品の特徴
1簡単にインストール:
通常,ボイラーは 輸送と設置に便利で 迅速に動く装置で 建設時間を短縮し 設置コストを削減しますボイラーを時間通りに稼働させる.
2信頼性の高い行動
ボイラー暖房システムの設計は合理的で,水の流れは安定しており,保温炉の安全性を確保するために,熱安全レベルは間に合うように冷却されます.
3適切なメンテナンスと修理:
鍋ドラムには検査のアクセス用の検査穴が備わっています.煙箱を火の前に開くのは便利で,スタッフは簡単で明確に検査し,適切な処理のための適切な条件を作成することができます.
4燃え尽きました
燃料は完全に燃焼し 黒い煙を消します 燃料は完全に燃焼し 黒い煙を消します
5効果的なゴルフ:
火は二重換気を受け入れており,空気流,油漏れ,不規則な換気,適正な操作と単純な磨機に対する目に見える利点.
6便利な清掃:
大量の灰の燃焼が火の中で形成され,土壌からの塵を効果的に除去し,作業の誤りを防止し,灰を収集することで熱効率を低下させ,安定したボイラー負荷を提供することができます..
テクニカルパラメータ
バイオマスシリーズ蒸気ボイラーの主要技術パラメータ
| 蒸気容量 | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 |
| 仕事 の 圧力 | MPa | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 |
| 蒸気温 | °C | 193/204 年 | 193/204 年 | 193/204 年 | 193/204 年 | 193/204 年 | 193/204 年 | 193/204 年 |
| 給水温 | °C | 20 | 20 | 20 | 20 | 20 | 20 | 60 |
| 熱効率 | / | ≥82% | ||||||
| 燃料 | / | バイオマスの粒子 | ||||||
| 燃料消費量 | 1kg/h | 176.6 | 352.3 | 571 | 522 | 1044 | 1396.5 | 1743.3 |
| 暖房エリア | m2 | 39.82 | 86 | 120.2 | 174.32 | 220.6 | 317 | 409 |
| 格子面積 | m2 | 1.97 | 3.2 | 4.8 | 5.5 | 7.04 | 11.7 | 13.6 |
| 電力消費量 | クワット | 18 | 26 | 31.5 | 34 | 62.4 | 76.4 | 87.2 |
| 水量 | m3 | 4.5 | 4.68 | 5.9 | 6.3 | 11 | 13.8 | 16.5 |
注記:バイオマス粒子 17084KJ/Kg (4085Kcal/Kg) バイオマス燃料の低熱量値がこの値を超えると,対応する燃料消費量は,表の値よりも経済的です..
バイオマスの蒸気ボイラーの外側とインターフェースの次元
| 蒸気容量 | t/h | 1 | 2 | 3 | 4 | 6 | 8 | 10 | |
|
輸送の次元
|
L について | mm | 5100 | 6140 | 6330 | 6880 | 7290 | 7800 | 8500 |
| W | mm | 2200 | 2600 | 2700 | 2700 | 3190 | 3400 | 3400 | |
| H | mm | 2900 | 3300 | 3300 | 3300 | 3700 | 3700 | 3700 | |
| メインフレームの輸送重量 | / | t | 15 | 18 | 24 | 27 | 31 | 33 | 41 |
| 主蒸気弁のパイプ直径 | DN | mm | 65 | 80 | 100 | 100 | 125 | 150 | 150 |
| 給水バルブ | DN | mm | 40 | 40 | 40 | 40 | 50 | 50 | 50 |
| 安全バルブ直径 | DN | mm | 2*40 | 2*50 | 2*50 | 2*50 | 50/80 | 2*80 | 2*80 |
| 排水バルブパイプ直径 | DN | mm | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 |
| 煙突の直径 | φ | mm | 280 | 350 | 410 | 410 | 530 | 720 | 750 |
注記: 政策の継続的な変更と製品の改善により,上記データを変更する権利を留保します.
