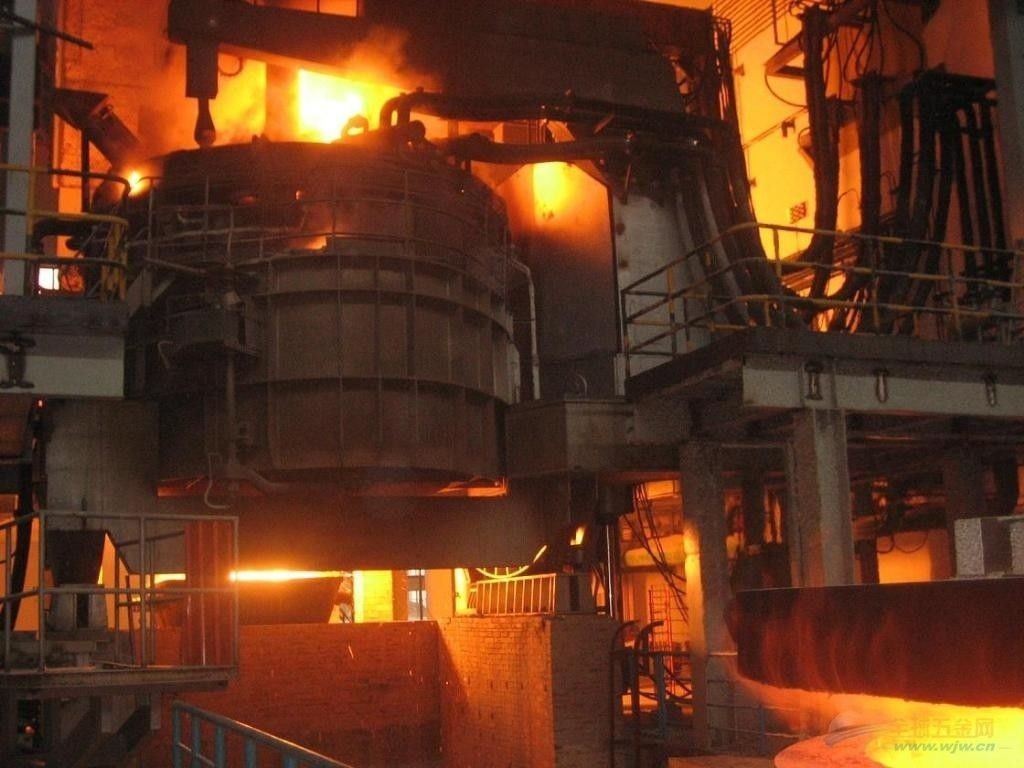

電気アーク炉 電流導電電極アーム 銅鋼
当社の設計と構造は、長年の実績と実績があります。低メンテナンスコストでありながら、電気効率を向上させるというメリットがあります。
クランプ装置は、点検と修理のために簡単にアクセスできます。
クランプリングは、からの損傷が発生した場合にすばやく取り外すことができます。電極 破損またはアーク放電。
銅クラッド爆発プレートは、材料の積層がないように、アームの構造に使用されています。
アームは長方形の溶接ボックスタイプ設計で、主要な電流が流れる領域に銅メッキが施されています。
ケーブルの端子接続は、現在のケーブルを改造なしで受け入れる鍛造銅セクションで作られます。
アーム本体全体は内部から水冷されています。
電極アームのすべての重要なコンポーネントは、銅クラッド鋼で保護されています。これには、スプレーリング用の水配管とクランプ機構用の油圧ラインが含まれます。
電極シューは、アーム本体への平らな接続用に設計されています。これにより、交換と修理が容易になります。シューの位置合わせが簡素化され、コストが削減されます。
コンタクトシューは、優れた熱伝達を実現するために、水冷チャネルがボーリングされた鍛造銅で作られています。水の供給は、フランジ付きの水接続によって維持されます。
|
電極径 mm |
電極分布円径 mm |
変圧器 |
参照 EAF トン |
アーム 断面 mm |
電極解放シリンダー圧力 Mpa/meduim |
水冷 | ||
|
定格 電流 |
二次電流 KVA |
消費量 M3/h |
接続パイプ | |||||
| Φ300 | Φ620-Φ800 | 3200 | 7.7 | 5 | 430×260 |
5/水ベース 0.4/空気 |
8 | G1/2" |
| Φ350 | Φ700-Φ950 | 5500-8000 | 12.2-17.7 | 10 | 430×260 |
5/水ベース 0.4/空気 |
8 | G1/2" |
| Φ350-Φ400 | Φ800-Φ1120 | 8000 | 17.715 | 15 | 450×260 | 5/オイル、水ベース | 10 | G3/4" |
| Φ400 | Φ800-Φ1150 | 9000-12500 | 17.32-26.7 | 20 | 500×360 | 5/オイル、水ベース | 14 | G3/4" |
| Φ400-Φ500 | Φ900-Φ1050 | 12500-18000 | 26.7-30.28 | 30 | 530×360 | 5/オイル、水ベース | 16 | G3/4" |
| Φ500 | Φ900-Φ1100 | 25000-40000 | 37.9-48.6 | 50 | 680×450 | 5/水ベース、グリコール | 22 | G1" |
| Φ500-Φ550 | Φ1050-Φ1100 | 31500-50000 | 42.7-54.4 | 75 | 700×450 | 5/水ベース、グリコール | 28 | G1" |
| Φ600 | Φ1100-Φ1200 | 50000-63000 | 54.4-62.1 | 90 | 800×450 | 6/水ベース、グリコール | 30 | G11/4" |
| Φ600 | Φ1100-Φ1200 | 63000-80000 | 62.1-69.9 | 100 | 800×450 | 6/水ベース、グリコール | 32 | G11/4" |
