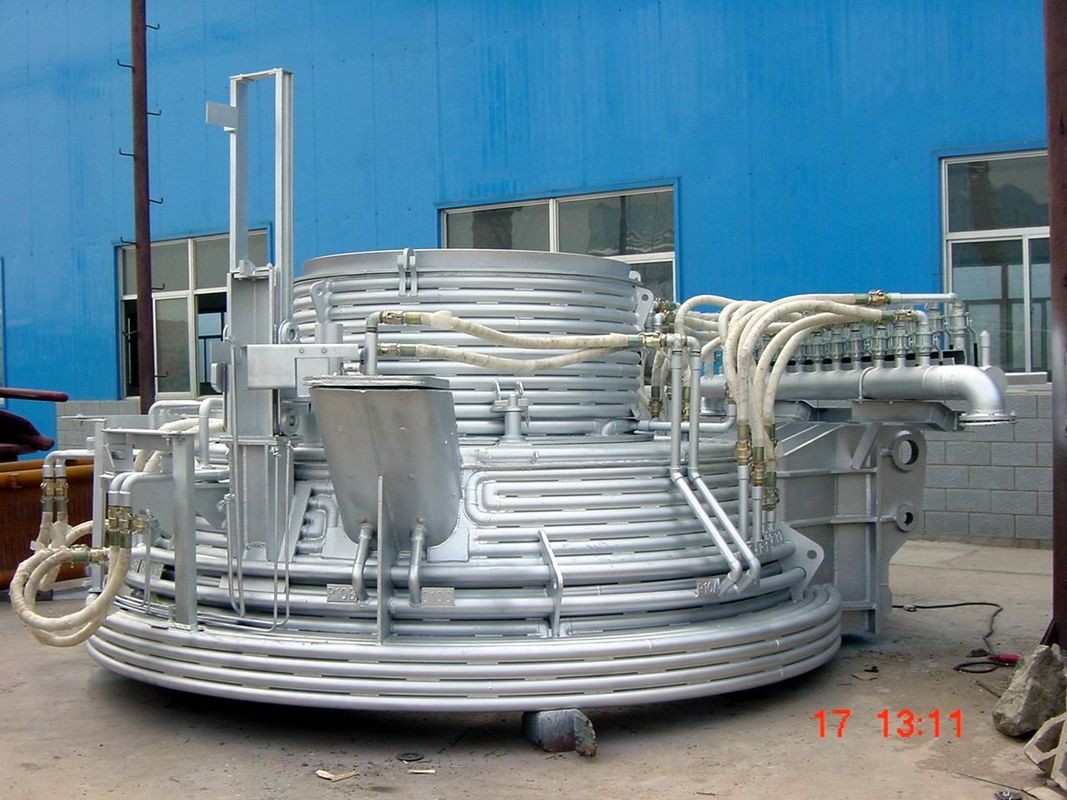

電気弧炉 EAF30 EAF150 鍋炉 15 LF250 100%スクラップ
高阻力系EAFは,普通炭素鋼,高品質の炭素鋼,合金鋼の生産に使用される.
高阻力系EAFは100%スクラップ操作,部分スクラップ部分溶融鋼操作,DRIおよびスポンジ鉄に適しています.
高電圧で二次的な側 長い電弧で低電流で動作できます
高功率因子
水冷蔵屋根と炉殻
屋根から餌&EBT
電極,屋根の回転,炉体の傾きのためのすべての水力制御
HMIモニターシステム
オーブンのトランスフォーマー,短網,電極の持ち上げ設定,電極の腕,コップのカバーとその持ち上げ設定,メインボディ,EBT,コップ,コップカー,水冷却システム,圧縮気システム,水力システム低電圧の電気制御システム,自動システムなど
| 炉殻直径 (mm) | 容量 (t) | トランスフォーマーパラメータ |
溶融鋼の加熱時間 (°C/分) |
グラフィット電極直径 (mm) |
配電電極の直径 (mm) |
| 定数/最大 | 定数容量 (MVA) | ||||
| 2000 | 15/18 年 | 3 | ≥3 | 250 | 460 |
| 2500 | 20/30 | 4 | ≥3 | 250 | 460 |
| 2700 | 30/40 | 6 | ≥4 | 300 | 550 |
| 2900 | 40/50 | 8 | ≥4 | 300 | 550 |
| 3000 | 50/60 | 10 | ≥4 | 350 | 620 |
| 3150 | 60/70 | 12.5 | ≥4 | 350 | 620 |
| 3200 | 70/80 | 13.5 | ≥4 | 400 | 680 |
| 3300 | 80/90 | 14 | ≥4 | 400 | 680 |
| 3400 | 90/100 | 16 | ≥4 | 400 | 680 |
| 3600 | 100/115 | 18 | ≥4 | 450 | 740 |
| 3700 | 130/145 | 20 | ≥4 | 450 | 740 |
| 3900 | 150/170 | 25 | ≥4 | 450 | 740 |
| 4200 | 200/220 | 35 | ≥4 | 450 | 740 |
| 4400 | 250/270 | 40 | ≥4 | 500 | 810 |
EAF制御システムのMMI
高阻力系EAFの基本パラメータ
| オーブンの殻直径 (mm) | 容量 (t) | トランスフォーマーパラメータ | 原子炉容量 (kvar) |
グラフィット電極直径 (mm) |
| 定数/最大 | 定数容量 (MVA) | |||
| 4600/4800 | 30/45 | 25から32 | 7000 | 450 |
| 5400 | 60/70 | 45から55 | 9000から11000 | 500 |
| 5600 | 70/80 | 55から65 | 11000〜13000 | 500 |
| 5800 | 75/85 年 | 60~70 | 12000〜14000 | 500から550 |
| 6200 | 100/120 | 75から85 | 15000〜17000 |
550〜600
|
| 6400 | 1120/140 | 90〜110 | 18000〜2000 | 600から650 |
| 6800 | 150/170 | 120〜130 | 24000から26000 | 650 |
