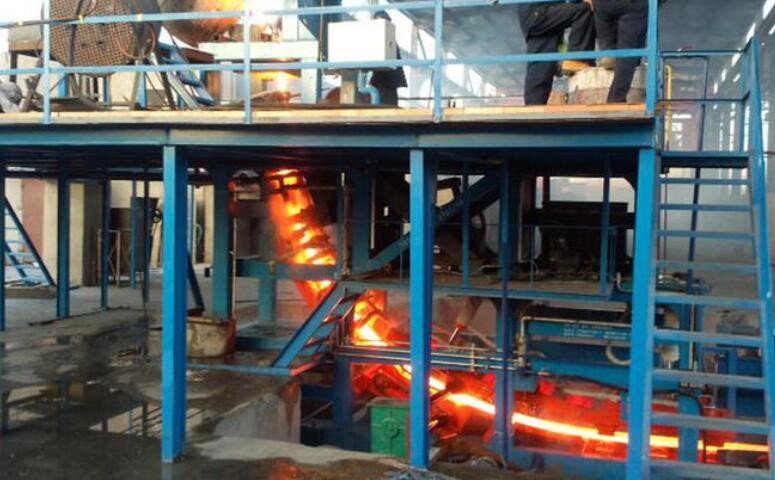

Máquina de fundição de alumínio CCM de arranque rápido com automação de alto desempenho

Máquina de Fundição Contínua CCM de Partida Rápida com Baixo Consumo de Energia

Introdução da máquina de laminação:A máquina de laminação é o equipamento para realizar o processo de laminação de metais. Refere-se ao equipamento que completa todo o processo de produção de laminação, incluindo equipamento principal, equipamento auxiliar, equipamento de elevação e transporte e equipamento subsidiário. No entanto, as chamadas máquinas de laminação são frequentemente referidas apenas como o equipamento principal. A estrutura de trabalho é composta por rolo, rolamento do rolo, guia da máquina de laminação, rack, assento do trilho, dispositivo de ajuste do rolo, dispositivo de arranjo de equilíbrio do rolo superior e dispositivo de troca de rolo.

Fluxo do processo

Sucata de aço - fundição por frequência média - fundição contínua - laminação grosseira (laminação de vaivém de três rolos) - cabeça de corte hidráulica - corte de cauda pneumático - unidade de laminação contínua - resfriamento - corte no comprimento - coleta e embalagem - inspeção - listagem - armazenamento

1. O aço líquido aquecido em estado fundido é carregado em uma panela de aço e é levantado por um guindaste (ponte rolante) até o topo da máquina de fundição contínua;

2. O aço líquido na panela de aço é injetado na máquina de fundição contínua para produção de fundição contínua, e a placa de fundição contínua é retirada da parte inferior da máquina de fundição contínua;

3. Usando uma tesoura voadora para cortar a placa de fundição contínua em comprimento e enviá-la para o forno de imersão do túnel;

4. A placa de fundição contínua avança lentamente no forno de imersão do túnel para garantir que a temperatura da placa de fundição contínua seja uniforme e constante; (Observação: o comprimento do forno de imersão do túnel geralmente fica entre 100-200 metros, ou até mais longo, chegando a 250m)

5. A placa de fundição contínua sai da outra extremidade do forno de imersão do túnel e, em seguida, entra na máquina de laminação a quente para laminação;

6. O aço após a laminação entra na seção de resfriamento por água para resfriamento laminar;

7. O aço após o resfriamento laminar entra no enrolador para enrolamento;

8. O aço laminado em forma de rolo é transportado pelo guindaste para o armazém de produtos acabados para armazenamento.

Laminação direta de fundição contínua (CCDR)é um processo de laminação de aço que despeja aço líquido em uma máquina de fundição contínua para fundir uma placa (chamada placa de fundição contínua), então, sem resfriamento, após manter no forno de imersão por um certo tempo, a placa CC é diretamente laminada em uma máquina de laminação contínua a quente. Este processo combina sutilmente os dois processos de fundição e laminação. Em comparação com o método tradicional de primeiro fundir a placa e aquecê-la por um forno de aquecimento, o processo de laminação é simplificado, as condições de trabalho são aprimoradas, o rendimento do metal é aumentado. Economiza energia, melhora a qualidade da placa de fundição contínua e facilita as vantagens da mecanização e automação.

Visão geral da máquina de fundição contínua

O processo de fundir continuamente aço fundido de alta temperatura em uma pré-forma com uma determinada forma de seção e uma determinada especificação de tamanho é chamado de aço de fundição contínua. O equipamento necessário para concluir este processo é chamado de planta de fundição contínua. A integração eletro-hidráulica do equipamento de fundição de aço, o equipamento principal da máquina de fundição contínua, o equipamento da área de corte, a coleta do fuso e o equipamento auxiliar constituem a parte central do aço de fundição contínua, que é costumeiramente chamado de “máquina de fundição contínua”.

Composição da máquina de fundição contínua

Peças principais: combinação de equipamento principal: mesa vibratória, cristalizador, nivelador de tensão, tração de haste de fuso flexível (rígido), rampa, trilha de transmissão auxiliar, armazenamento de aço de empurrar, controle eletrônico de conversão de frequência Siemens, estação de bombeamento e outros componentes. O design é razoável, o investimento é pequeno, o efeito é rápido e a área de construção de materiais e oficinas é economizada. É um equipamento de suporte ideal para usinas siderúrgicas de pequeno e médio porte.

A máquina de fundição contínua por arco adota transmissão de vários rolos para dispersar a tensão e adota endireitamento contínuo, de modo a minimizar a taxa de deformação entre a superfície e a região de duas fases da placa. A estrutura de tensionamento, o rolo e o assento do rolamento são todos na forma de resfriamento interno. É benéfico para melhorar a qualidade da placa e prolongar a vida útil do equipamento. O tubo de aço do cristalizador da máquina de fundição contínua é curvo e a parede interna é tratada com cromo duro para aumentar a vida útil. Depois que o aço líquido é incrustado no cristalizador, ele é regulado por um ou dois estágios de água de resfriamento e é resfriado por spray ao longo da trilha curva. Em seguida, entrando na máquina de endireitamento e cortando-a em comprimento após a solidificação total.

Princípios de design:

Com base nos princípios de tecnologia prática, processo avançado, equipamento confiável e economia razoável, adotamos equipamentos de processo domésticos maduros e confiáveis ​​para economizar investimento e encurtar o período de construção.

Na medida do possível no layout do processo e na seleção de equipamentos, podemos produzir o maior número possível de variedades e especificações;

Aderir ao princípio da qualidade em primeiro lugar, para que a qualidade do produto atenda aos requisitos dos usuários, ao mesmo tempo em que cumpre os padrões nacionais relevantes.
