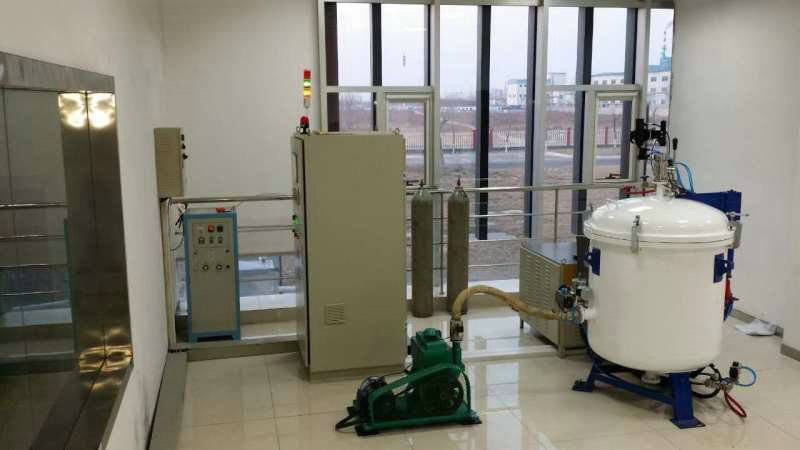

炭化ケイ素焼結用高温真空焼結炉
真空焼結炉の紹介
真空焼結炉は、炭化ケイ素無加圧（常圧）焼結の自動生産設備に特化して設計されています。この装置は、定温度場最適化設計を採用しており、成形剤除去-真空焼結-炉内無加圧焼結を一度に行う機能を備えています。この炉は様々な雰囲気に適応でき、炭化ケイ素や窒化ケイ素の製造に適しています。プロセスは準備が簡単で、炉内の圧力、真空度、雰囲気は効果的かつ正確に制御されます。炉内の温度場は均一で、焼結室の設計も合理的です。これは、無加圧焼結と低真空焼結の両方が可能な、高度な超高温焼結装置です。
真空熱処理炉の用途:
主に、炭化ケイ素、セラミックス、超硬合金、粉末冶金、タングステン、モリブデン、AlNiCo永久磁石、Smco5、Sm2co17、アルミニウム合金シェッド、チタン合金などの合金材料の真空、雰囲気焼結に使用されます。
真空焼結炉のパラメータ:
最高使用温度：2380℃
常用温度：2280℃
高温ゾーン容量：200-2000mm×300-4000mm; または正方形
加熱方法：グラファイトチューブリスケージ構造
温度制御精度：±1℃
温度制御モード：WRe5/26熱電対（0-1700℃）+ US RATEK二色温度計（1000-3200℃）
電力調整モード：サイリスタ位相シフト調整
冷却方法
冷却水温度<35℃
真空焼結炉は測定記録機能を備えており、10,000回のデータを記録でき、履歴曲線を通じてデータを照会できます。
台湾製の輸入電力レギュレータを採用し、サイリスタ過負荷、短絡、過電圧保護を完備しています。
全機のマルチチャネルデータ収集を行い、マンマシンインターフェースで表示および操作し、全機の動作パラメータを一目で確認でき、操作が簡単です。
炉体：二重層水冷構造で、真空下で真空引きが可能。真空パイプインターフェース、真空故障バルブ、インフレーションホールを備えています。
均一温度：グラファイトロッド組み合わせ加熱方式、良好な温度均一性。
便利な操作：炉体は水平で、前後の二重扉があり、積み降ろしに便利で、操作が簡単です。
| 容量（L） | 150 | 274 | 452 | 769 |
| 定格温度（℃） | 2280 | 2280 | 2280 | 2280 |
| 限界温度（℃） | 2380 | 2380 | 2380 | 2380 |
| 電力（KW） | 180 | 250 | 300 | 500 |
| 温度制御方法 | 日本島電製サーモスタット | |||
| 加熱方法 | 抵抗加熱 | |||
| 真空システム | スプールバルブ真空ポンプ+ルーツ真空ポンプ（真空度が高い場合は油拡散ポンプ） | |||
| 焼結雰囲気 | N2、Ar2など | |||
| 定格電源電圧（V） | 380 | |||
| 定格加熱電圧（V） | 設計に応じて、炉変圧器を構成 | |||
| 真空限界（Pa） | 40（真空コールド状態） | |||
