製品説明

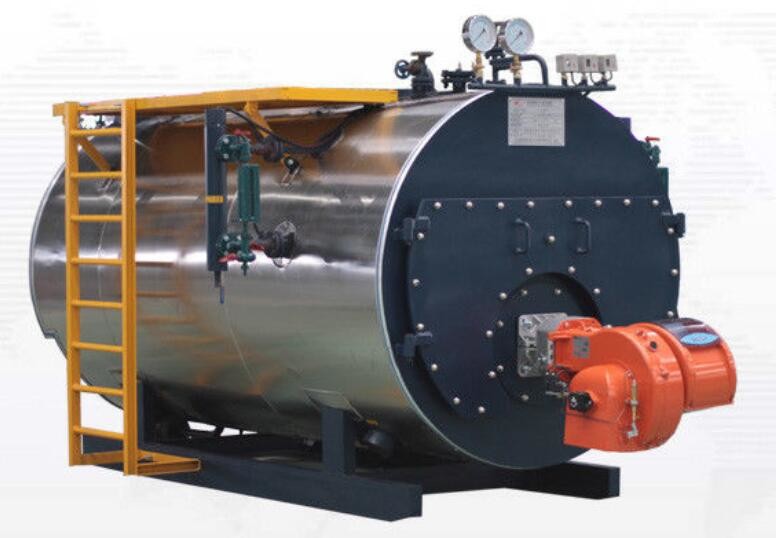

二重ドラム オイルとガスで燃える蒸気ボイラー
燃料蒸気ボイラーは,D型配置で垂直に設置され,水管に迅速に設置されます.このシリーズのボイラーとガス溝は,ローリング,膜壁,コンベクションパイプとコンデンサ蒸気炉の燃料とコンベクションパイプのガスを煙突に放出し,廃棄熱回収装置を装備します.それはメカトロニクス構造を採用し,中国の主要なパフォーマンスを持っています.
製品の特徴
1燃料は様々な用途で:
炉の面積は大きく,燃料は完全に燃焼します.それは特に低温燃料,コックストーブガス,炉ガス,などに適しています.高温燃料と天然ガスの燃焼効果,液化ガスなど
2フィルタリング容量:
大面積,大炉面積,電力の強さにより 過剰な容量がある.
33つの構造は合理的です
ボイラーの前に水冷蔵壁を設置するには,固定燃焼期間の先端で燃焼期間の近くで水と冷却を確保することが便利です.燃焼中の炭素を除去するのに役立ちます.
4管理が簡単です
ボイラーの壁に反暴動ドア,防火穴,受容ドアを設置することは,ボイラーの設置前と後にメンテナンス作業員にとって便利です.
5カロリーを減らす
厚い隔熱層が採用され,ボイラーの熱損失を削減し,熱効率を向上させる.
6長生きし 耐久性がある
優れたプロフェッショナルな設計,先進的な生産技術,厳格な品質検査と制御,ボイラーの品質保証,ボイラーの正常な使用寿命は20年以上です
技術パラメータ
石油とガスで燃やされる蒸気ボイラーの主要パラメータ
| 蒸気容量 | t/h | 10 | 15 | 20 | 25 | 35 | 50 | 65 | |
| 仕事 の 圧力 | MPa | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.25/1.6 | 1.6/25 | 1.6/25 | |
| 蒸気温 | °C | 193/204 年 | 193/204 年 | 193/204 年 | 193/204 年 | 193/204 年 | 204/226 について | 204/226 について | |
| 給水温 | °C | 104 | 104 | 104 | 104 | 104 | 104 | 104 | |
| 熱効率 | / | ≥98% | |||||||
| 燃料 | / | 天然ガス,液化ガス,都市ガス,軽油 | |||||||
| 燃料消費量 | 天然ガス | NM3/h | 733 | 1098 | 1464 | 1829 | 2559 | 3662 | 4769 |
| 液化ガス | 1kg/h | 588 | 883 | 1173 | 1469 | 2053 | 2937 | 3823 | |
| 都市ガス | NM3/h | 1573 | 2362 | 3143 | 3945 | 5503 | 7877 | 10222 | |
| 軽油 | 1kg/h | 601 | 898 | 1197 | 1496 | 2093 | 2997 | 3893 | |
| ガス入口圧 | 天然ガス | Mバー | 150〜200 | 150〜300 | 150〜300 | 150〜300 | 150〜300 | 150〜300 | 150〜300 |
| 都市ガス | Mバー | 150〜200 | 150〜300 | 150〜300 | 150〜300 | 150〜300 | 150〜300 | 150〜30 | |
注:上記の表の燃料消費量は,軽油の低熱量42915 KJ/Kg ((10260Kcal/Kg),天然ガスの低熱量35588 KJ/NM3 ((8500Kcal/NM3) と算出されます.液化油の低熱量 45998 KJ/Kg ((11000Kcal/Kg)都市ガスの低熱量は16750KJ/NM3 (4000Kcal/NM3)
|
輸送の次元
|
L について | mm | 5633 | 6365 | 6665 | 分離された輸送 | 分離された輸送 | 分離された輸送 | 分離された輸送 |
| W | mm | 3300 | 3585 | 3585 | |||||
| H | mm | 3400 | 3478 | 3850 | |||||
| 主蒸気弁のパイプ直径 | DN | mm | 150 | 150 | 200 | 200 | 250 | 2×150 | 2×150 |
| 給水バルブ | DN | mm | 50 | 65 | 65 | 80 | 100 | 125 | 125 |
| 排水バルブパイプ直径 | DN | mm | 40 | 40 | 50 | 50 | 50 | 50 | 50 |
| 煙突の直径 | DN | mm | 750 | 1000 | 1100 | 1300 | 1500 | 2000 | 2000 |
シリーズ式石油・ガス蒸気ボイラーの外側及びインターフェースの寸法
注記: 政策の継続的な変更と製品の改善により,上記データを変更する権利を留保します.
