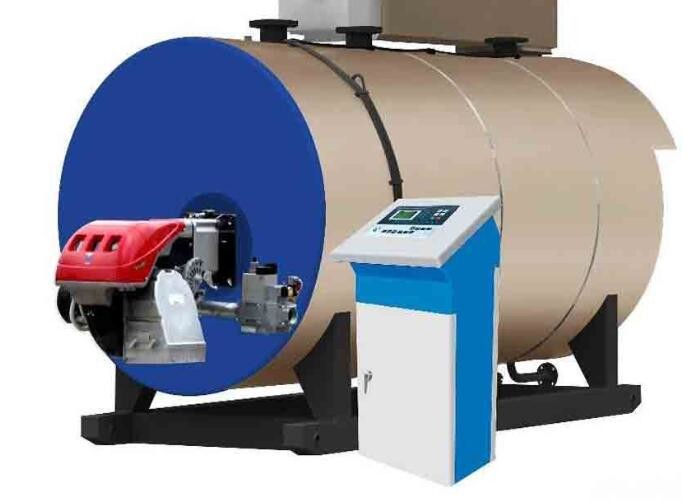

牛乳、大豆、コーラライン蒸気殺菌用ガス/LPG焚き蒸気ボイラー
製品紹介
1. Wilfordボイラーは、管のない垂直炉、四回帰構造を採用しています。
2. ガス温水器への熱伝達を効果的に増加させ、熱効率を向上させ、優れた省エネ効果を発揮します。
3. 配管設計が不要で、熱が均等に壁と熱伝達フィンに伝達され、圧力を回避し、耐用年数を延ばします。
4. 燃焼室が大きく、炉胆出口が低温で、主スレッド管が対流加熱面であり、上部チャンバーは熱交換回収を設置してエネルギーを最大限に節約できます。
パラメータ
| 定格蒸発量 | t/h | 0.05 | 0.1 | 0.15 | 0.2 | 0.3 | |
| 定格使用圧力 | MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| 飽和蒸気温度 | ℃ | 170 | 170 | 170 | 170 | 170 | |
| 燃料消費量 | 軽油 | kg/h | 3.5 | 7 | 10.5 | 14 | 21 |
| 天然ガス | Nm³/h | 4 | 8 | 12 | 16 | 24 | |
| LPG | Nm³/h | 1.5 | 3 | 4.5 | 6 | 9 | |
| 都市ガス | Nm³/h | 8.5 | 17 | 25.5 | 34 | 51 | |
| 寸法 | |||||||
| a 主蒸気弁径 | DN | 15 | 25 | 25 | 32 | 32 | |
| b 安全弁径 | DN | 20 | 25 | 25 | 25 | 25 | |
| c 入口直径 | DN | 15 | 20 | 20 | 20 | 20 | |
| d ブローオフ弁径 | DN | 20 | 20 | 25 | 25 | 25 | |
| e 煙突直径 | DN | 100 | 120 | 150 | 150 | 200 | |
| 全体サイズ | L | mm | 870 | 1020 | 1150 | 1260 | 1270 |
| W | mm | 930 | 1080 | 1260 | 1400 | 1570 | |
| W1 | mm | 640 | 760 | 890 | 970 | 1040 | |
| H | mm | 1660 | 1750 | 1840 | 2160 | 2400 | |
| H1 | mm | 1460 | 1480 | 1520 | 1840 | 2090 | |
| φ 直径 | mm | 630 | 750 | 880 | 960 | 1000 | |
| 重量 | kg | 330 | 470 | 610 | 780 | 850 | |
特徴
1. 垂直構造設計
2. 内蔵炉
3. 完全熱交換
4. 優れた蒸気品質
5. 高い燃焼効率
6. 操作は安全で安定しています
