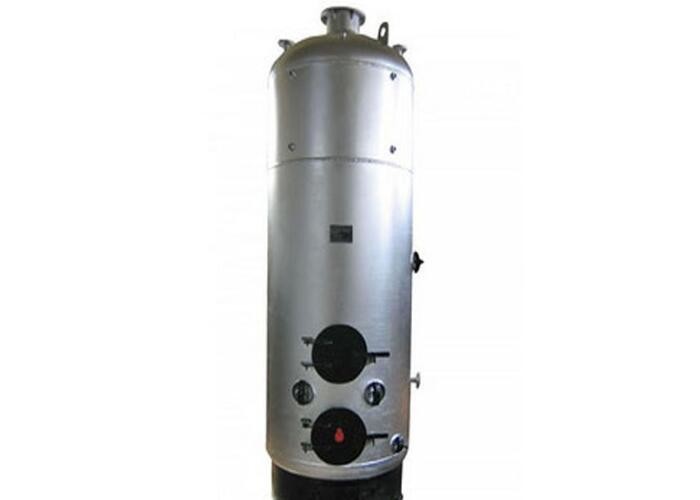

工場直販ガス焚きセントラルヒーティング蒸気ボイラー
製品紹介
1. 上記製品は、垂直炉、無チューブ、4回帰構造を採用しています。
2. この設計は、煙の熱伝達をボイラー水に効果的に増加させ、熱効率を向上させ、省エネに優れています。
3. パイプ設計がないため、ボイラーがスケールや破損から保護されます。
4. 熱は壁とフィンに均等に伝達され、応力を回避し、耐用年数を延ばします。
5. 類似製品と比較して、LWSシリーズは大きな燃焼室と低い出口温度を備えています。
6. ねじ付き煙管は主に対流加熱面です。上部チャンバーには熱交換器を取り付けることができ、最大の省エネに役立ちます。
パラメータ
| 定格蒸発量 | t/h | 0.05 | 0.1 | 0.15 | 0.2 | 0.3 | |
| 定格使用圧力 | MPa | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 | |
| 飽和蒸気温度 | ℃ | 170 | 170 | 170 | 170 | 170 | |
| 燃料消費量 | 軽油 | kg/h | 3.5 | 7 | 10.5 | 14 | 21 |
| 天然ガス | Nm³/h | 4 | 8 | 12 | 16 | 24 | |
| LPG | Nm³/h | 1.5 | 3 | 4.5 | 6 | 9 | |
| 都市ガス | Nm³/h | 8.5 | 17 | 25.5 | 34 | 51 | |
| 寸法 | |||||||
| a 主蒸気弁径 | DN | 15 | 25 | 25 | 32 | 32 | |
| b 安全弁径 | DN | 20 | 25 | 25 | 25 | 25 | |
| c 入口直径 | DN | 15 | 20 | 20 | 20 | 20 | |
| d ブローオフバルブ径 | DN | 20 | 20 | 25 | 25 | 25 | |
| e 煙突直径 | DN | 100 | 120 | 150 | 150 | 200 | |
| 全体サイズ | L | mm | 870 | 1020 | 1150 | 1260 | 1270 |
| W | mm | 930 | 1080 | 1260 | 1400 | 1570 | |
| W1 | mm | 640 | 760 | 890 | 970 | 1040 | |
| H | mm | 1660 | 1750 | 1840 | 2160 | 2400 | |
| H1 | mm | 1460 | 1480 | 1520 | 1840 | 2090 | |
| φ 直径 | mm | 630 | 750 | 880 | 960 | 1000 | |
| 重量 | kg | 330 | 470 | 610 | 780 | 850 | |
