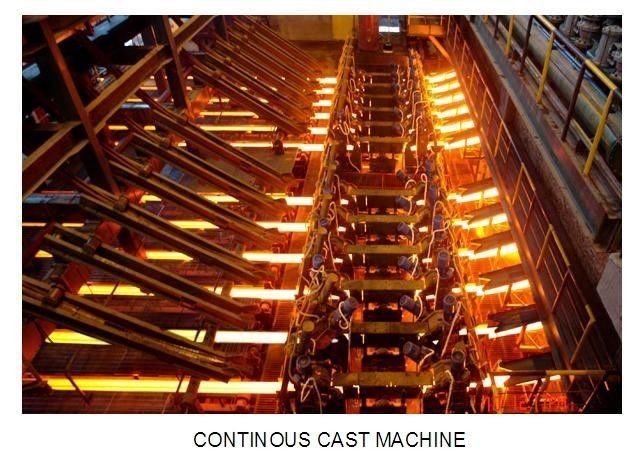

CCM連続鋳造機 丸ビレット CCM R3.5-10m鋼ビレット用
これは、シームレス鋼管製造に特化した連続鋳造鋼技術の一種です。その利点は、高精度ビレット、高品質、低エネルギー消費、高い金属回収率です。丸ビレット鋳造技術の開発は、シームレスパイプ圧延と鋳造の直接接続のプロセスを加速します。丸ビレットCCMの丸型結晶器と丸型ダミーバーヘッドに加えて、その全体的な設備構造は、角ビレットCCMと本質的な違いはありません。しかし、その製品はシームレス鋼管ビレットであるため、その鋳造プロセスは厳しく、その設備には特定の特性があります。
技術的特徴
1. 取鍋支持方法：回転テーブル、取鍋車
2. タンディッシュ：全懸架型、半懸架型
3. 結晶器モード：全体銅管型、放物線テーパー
4. 鋳造ストランド制御：セシウム源型液面自動制御
5. 振動モード：全板バネ、半リーフスプリング、正弦波および非正弦波
6. 二次冷却モード：エアロゾル自動配水,
7. 矯正モード：全アーク5連矯正ロール、AC可変速
8. ダミー方法：適応型全体剛性ダミーバー
9. 切断方法：狭幅効率的な自動火炎切断機、油圧シャー
10. 鋼材移動モード：機械式オーバーヘッド構造
11. 制御方法：全PLC制御、自動と手動を迅速に切り替え可能。
|
丸ビレットCCM販売
CCMメイン半径 |
R6m（連続矯正） |
| ストランド数 | 4 |
| ストランド間隔 | 1200mm |
| 断面 | 125x125mm |
| 切断長さ | 6～12m |
| 鋳造タイプ | オープンキャスト |
| 取鍋ローダー | 取鍋タレット（カバー装置と計量システムを含む） |
| タンディッシュ容量 | 20t |
| タンディッシュ内のレベル | 800mm |
| タンディッシュカー | 機械式トラバース調整付き半懸架タンディッシュカー |
| 金型タイプ | 放物線管曲線、狭い水隙 |
| 金型管 | 長さ900mm |
| EMS | なし |
| AMLC | なし |
| 振動装置 | 全板バネ振動装置、モーター出力：7.5KW |
| 二次冷却 | 全水噴霧冷却、自動配水 |
| 引き抜きと矯正 | 連続矯正 |
| ダミーバー | 剛性-フレキシブルダミーバー |
| ダミーバー保管 | 摩擦車輪タイプ |
| 切断タイプ | 狭ギャップトーチ切断機 |
| 切断サイズ装置 | 機械式ボールタイプ |
| ビレット排出 | ビレット排出ローラーテーブル、ビレット移動機、油圧ウォークステップ冷却床 |
