製品説明

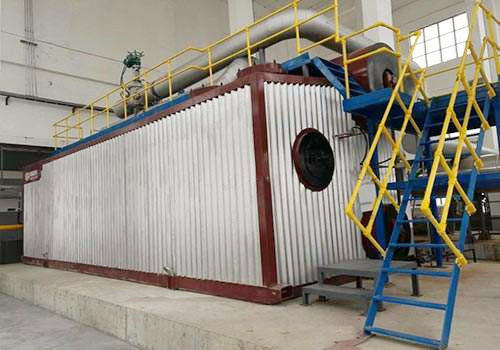

二重ドラムチェーングリッドバイオマス水鍋
二重ドラム回路,2つのボイラー,ボイラーチェーン,ボイラーのメインエンジンの設計 垂直2つのドラム V.パイプの上に蒸気分離機を設置し,ダウンパイプ中に装置を設置します.炉の左側と右側自動給油と給油のための燃焼ガレージは再生され,コンベクションチューブ,そしてグリッドの尾部はヒューゴ州です.メカニカル換気器と自動スラッグ除去器 自動スラッグ除去器 チェーンオーブンで炉に入ります燃焼室では,煙は,燃焼室の尾,受信機,コンベクション,燃料節約機,空気給暖器,粉塵収集機,吹風機,吹風機を通過します.煙管 は 最終 的 に 大気 に 入り ます.
製品の特徴
1高効率の電網:
ボイラーには両面通気と除塵技術があり,グリッドの前端を自然に通気させ,空気漏れ,油漏れ,不均等な通気を防ぎます.操作も簡単です.
2軽灰の除去:
ボイラーでは,灰を迅速かつ効率的に除去するために,複数の灰の穴を作ることができます.灰の蓄積を避け,熱効率を低下させ,ボイラーの負荷の安定性を確保する.
3高度な警備
水供給はコンピュータによって自動で制御され,提供されます.水不足,過剰な保護,その他の手段,安全で信頼性があります.
4寿命と耐久性
ボイラーの技術設計,先進的な生産設備と厳格な品質管理は,新しいボイラーの品質を保証します.ボイラーの寿命は20年以上です.
5環境と低騒音:
The initial flue -gas discharge of the boiler is low and the tail of the boiler is equipped with an efficient dust collector and a low -noise fan to ensure that the flue -gas discharge complies with national environmental requirements.
6生産仕様:
ボイラーの部品は,国家および国際基準 (ISO) に準拠して製造されます.生産のすべての段階は,先進的な製造技術に従って厳格に行われます..
テクニカルパラメータ
| 熱力 | MW | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 |
| 出口圧 | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 10.0/1.25/1.6 | 10.0/1.25/1.6 | 10.0/1.25/1.6 |
| 出口温度 | °C | 95 | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 95/130 |
| 給水温 | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| 熱効率 | / | ≥83% | |||||||
| 燃料 | / | バイオマスの粒子 | |||||||
| 燃料消費量 | 1kg/h | 348.6 | 685 | 938.8 | 1366.2 | 1694.6 | 2583 | 3410 | 4272 |
| 暖房エリア | m2 | 81.26 | 165.26 | 233 | 351.2 | 391 | 547.6 | 826 | 1110 |
| 格子面積 | m2 | 2.8 | 6.04 | 8.64 | 11.71 | 13.64 | 15.33 | 19.16 | 26.3 |
| 電力消費量 | クワット | 25.3 | 34 | 62.4 | 76.2 | 87.2 | 138 | 206.5 | 218 |
| 水量 | m3 | 3.59 | 6.67 | 8.33 | 8.42 | 12.7 | 13.9 | 15.6 | 18 |
注記:表の燃料消費量は,バイオマス粒子の低熱量値である 17084KJ/Kg (4085Kcal/Kg) を基に計算される.バイオマス燃料の低熱量値がこの値を超えると,対応する燃料消費量は,表の値よりも経済的です.
SZLのバイオマスの熱水ボイラーの外側とインターフェースの次元
| 蒸気容量 | t/h | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 | |
|
輸送の次元
|
L について | mm | 5600 | 7380 | 6900 | 7000 | 2800 | 8700 | 11900 | 10700 |
| W | mm | 2500 | 2700 | 2660 | 3400 | 3020 | 3340 | 3200 | 3000 | |
| H | mm | 3500 | 3740 | 3500 | 3700 | 3500 | 3570 | 2360 | 4000 | |
| 最大輸送重量 | / | t | 24.5 | 31 | 30 | 32.5 | 34 | 35 | 35 | 36 |
| 出口水弁 | DN | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
| 給水バルブ | DN | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
| 安全バルブ直径 | DN | mm | 1*50 | 2*40 | 2*50 | 2*50 | 2*50/80 | 100*80 | 2*100 | 2*100 |
| 排水バルブパイプ直径 | DN | mm | 2*40/50 | 3*40 | 40/3*50 | 4*40 | 6*40 | 6*40 | 8*40 | 8*40 |
| 煙突の直径 | φ | mm | 350 | 410 | 530 | 720 | 750 | 950 | 1000 | 1200 |
注記: 政策の継続的な変更と製品の改善により,上記データを変更する権利を留保します.
