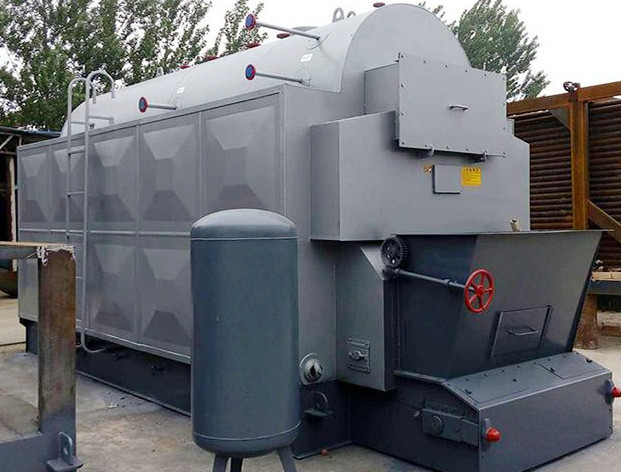

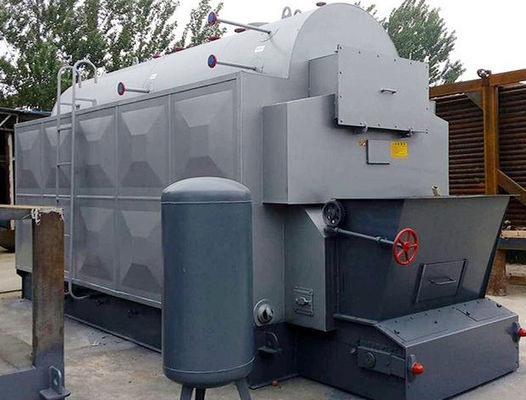

製品の説明
炉板は1600mmです。炉体両側の水壁は放射水加熱面です。ドアは1600以下で交差します。これは非常に重要です。新しい技術が炉から出るためにインストールされました。
本体は対称に配置され、水冷壁板160、内部溶接160、1600、パイプ1600 * 14、警察57 * 3、159 * 6、133 * 6、130、前後の警察、燃焼効率が高い。
製品の特徴
1。設置の利便性：
ボイラーは一般的に急速ローディング設置であり、輸送と設置に便利で、建設サイクルを大幅に短縮し、顧客に大きな快適さを提供します。
2. Reliable operation:
ボイラーは合理的な構成、スムーズな水循環、タイムリーな冷却運転を備えています。
3. メンテナンスと修理の利便性:
ボイラーの前に煙草ケースを開けるのに便利で、スタッフは簡単かつ明確に確認でき、適切な処理に良好な状態を与えます。
4. Full combustion:
合理的なCaldeira構成、Lisa水循環、タイムリーな冷却運転。
5. 長寿命と耐久性：
ボイラーの専門的な優れた設計、高度な生産設備、厳格な品質管理は、各新しいボイラーの品質を保証します。
6. 環境保護と低騒音：
ボイラーの元の煙排出量は少なく、ボイラーテールには高効率の集塵機と低騒音ファンが装備されており、排ガス排出が国の環境保護要件を満たしています。
技術パラメータ
バイオマス温水ボイラーの主な技術パラメータ
| 熱出力 | MW | 0.7 | 1.4 | 2.1 | 2.8 | 4.2 | 5.6 | 7 |
| 出口圧力 | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 |
| 出口温度 | ℃ | 95 | 95 | 95 | 95 | 95/115 | 95/115 | 95/115 |
| 給水温度 | ℃ | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| 熱効率 | / | ≥83% | ||||||
| 燃料 | / | バイオマス粒子 | ||||||
| 燃料消費量 | Kg/h | 174.3 | 348.6 | 517 | 687.2 | 1024 | 1374.3 | 1708 |
| 加熱面積 | m2 | 35.2 | 79.8 | 114.2 | 168 | 207.6 | 300.5 | 391 |
| 火格子面積 | m2 | 1.97 | 3.2 | 4.8 | 5.5 | 7.04 | 11.7 | 13.6 |
| 消費電力 | Kw | 18 | 26 | 31.5 | 34 | 62.4 | 76.4 | 87.2 |
| 水量 | m3 | 5.1 | 5.58 | 6.95 | 9.3 | 14 | 17.8 | 20.5 |
注：表の燃料消費量は、バイオマス粒子の低発熱量17084KJ/Kg（4085Kcal/Kg）に基づいて計算されています。バイオマス燃料の低発熱量がこの値より大きい場合、対応する燃料消費量は表の値よりも経済的になります。
| 熱出力 | MW | 0.7 | 1.4 | 2.1 | 2.8 | 4.2 | 5.6 | 7 | |
|
輸送寸法
|
L | mm | 5100 | 6140 | 6330 | 6880 | 7290 | 7800 | 8500 |
| W | mm | 2200 | 2600 | 2700 | 2700 | 3190 | 3400 | 3400 | |
| H | mm | 2900 | 3300 | 3300 | 3300 | 3700 | 3700 | 3700 | |
| メインフレーム輸送重量 | / | t | 15 | 18 | 24 | 27 | 31 | 33 | 41 |
| 出口水バルブ | DN | mm | 80 | 100 | 125 | 125 | 150 | 200 | 200 |
| 給水バルブ | DN | mm | 80 | 100 | 125 | 125 | 150 | 200 | 200 |
| 安全弁の直径 | DN | mm | 1*32 | 1*50 | 2*40 | 2*40 | 2*50 | 2*50 | 2*50/80 |
| ドレンバルブパイプの直径 | DN | mm | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 |
| 煙突の直径 | φ | mm | 280 | 350 | 410 | 410 | 530 | 720 | 750 |
備考：継続的なポリシーの変更と製品の改善により、上記のデータを変更する権利を留保します。
