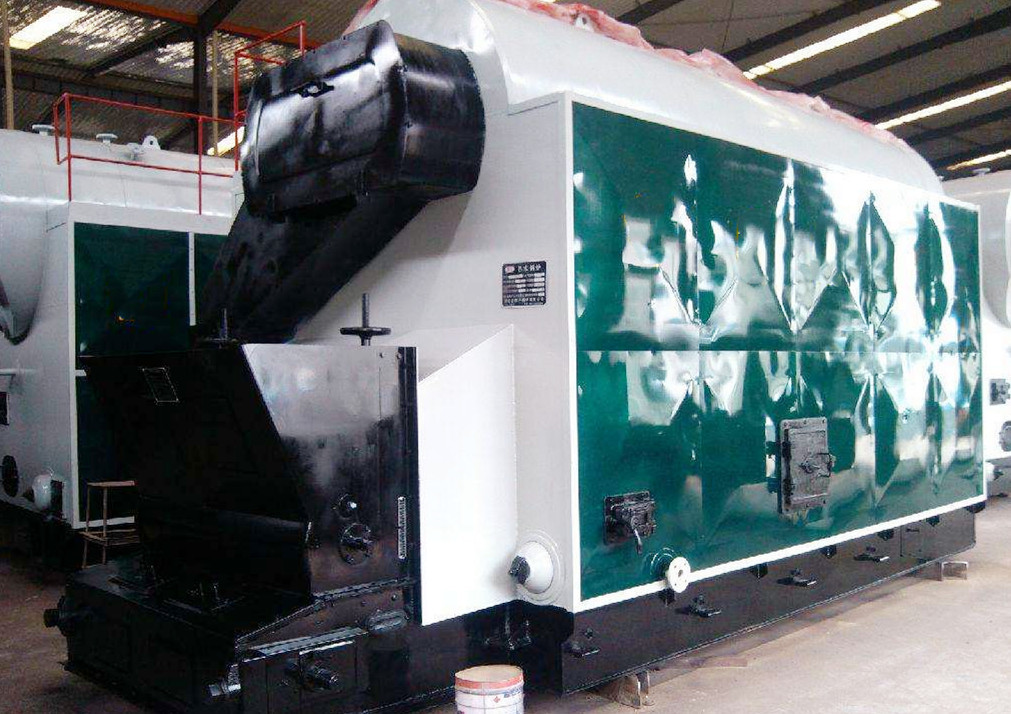

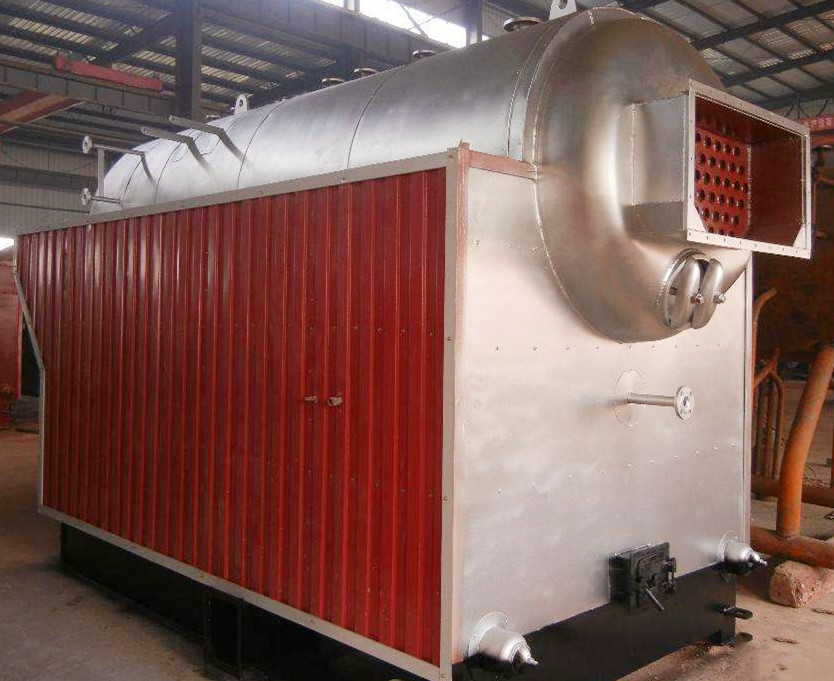

製品説明
オーブンの表面は1600mm.オーブンの両側にある水壁は放射性水温表面である.オーブンの管は1600m以下に交差する.これは非常に重要です.新しい技術がインストールされていますガスは160.160炉の壁は耐熱コンクリートで 炉の外側は3次元です
ボイラーボディの対称な配置,水壁パネル160,結合160,1600,内側に1600*14のチューブ.警察官は57x3,159x6,133X6と130.警察官は前翼と後ろ翼を持っています.燃焼は高効率です.
製品の特徴
1.設置の便利性:
ボイラーは,一般的に工場で高速に積もられ,輸送し,現場設置が容易で,建設サイクルを大幅に短縮し,顧客に大きな確信を与えます.
2R可能な操作:
ボイラー の 暖房 表面 の 配置 は 合理 的 で,水 の 循環 は 円滑 で,各 暖房 表面 は 時間 に 応じて 冷却 さ れ ます.
3メンテナンスと修理の便利さ:
ボイラーの前で煙箱を開けるのは便利で,スタッフが簡単に明確に確認することができ,正しい処理のための良い条件を提供します.
4F について燃焼:
二次的な空気と合理的な炉の設計により,燃料は完全に燃え尽き,黒い煙は排除できます.
5耐久性
プロフェッショナルな優れたボイラー設計,先進的な生産設備と厳格な品質検査は,すべての新しいボイラーボイラーの品質の保証です.普通のボイラーボディの使用寿命は20年以上.
6環境保護と低騒音:
ボイラーの原始の煙排出量は低く,ボイラーの尾には高効率の除塵器と低騒音扇風機が装備されています.煙草ガスの放出を国家環境保護要件を満たすもの.
テクニカルパラメータ
バイオマスの熱水ボイラーの主要技術パラメータ
| 熱力 | MW | 0.7 | 1.4 | 2.1 | 2.8 | 4.2 | 5.6 | 7 |
| 出口圧 | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 10.0/125 | 10.0/125 | 10.0/125 |
| 出口温度 | °C | 95 | 95 | 95 | 95 | 95/115 | 95/115 | 95/115 |
| 給水温 | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| 熱効率 | / | ≥83% | ||||||
| 燃料 | / | バイオマスの粒子 | ||||||
| 燃料消費量 | 1kg/h | 174.3 | 348.6 | 517 | 687.2 | 1024 | 1374.3 | 1708 |
| 暖房エリア | m2 | 35.2 | 79.8 | 114.2 | 168 | 207.6 | 300.5 | 391 |
| 格子面積 | m2 | 1.97 | 3.2 | 4.8 | 5.5 | 7.04 | 11.7 | 13.6 |
| 電力消費量 | クワット | 18 | 26 | 31.5 | 34 | 62.4 | 76.4 | 87.2 |
| 水量 | m3 | 5.1 | 5.58 | 6.95 | 9.3 | 14 | 17.8 | 20.5 |
注: 表の燃料消費量は,バイオマス粒子の低熱量 17084KJ/Kg (4085Kcal/Kg) を基に計算されます.バイオマス燃料の低熱量値がこの値を超えると,対応する燃料消費量は,表の値よりも経済的です.
| 熱力 | MW | 0.7 | 1.4 | 2.1 | 2.8 | 4.2 | 5.6 | 7 | |
|
輸送の次元
|
L について | mm | 5100 | 6140 | 6330 | 6880 | 7290 | 7800 | 8500 |
| W | mm | 2200 | 2600 | 2700 | 2700 | 3190 | 3400 | 3400 | |
| H | mm | 2900 | 3300 | 3300 | 3300 | 3700 | 3700 | 3700 | |
| メインフレームの輸送重量 | / | t | 15 | 18 | 24 | 27 | 31 | 33 | 41 |
| 出口水弁 | DN | mm | 80 | 100 | 125 | 125 | 150 | 200 | 200 |
| 給水バルブ | DN | mm | 80 | 100 | 125 | 125 | 150 | 200 | 200 |
| 安全バルブ直径 | DN | mm | 1*32 | 1*50 | 2*40 | 2*40 | 2*50 | 2*50 | 2*50/80 |
| 排水バルブパイプ直径 | DN | mm | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 | 3*40 |
| 煙突の直径 | φ | mm | 280 | 350 | 410 | 410 | 530 | 720 | 750 |
注記: 政策の継続的な変更と製品の改善により,上記データを変更する権利を留保します.
