製品説明
シリーズ ダブル ドラム チェーン 格子 バイオマス 水鍋

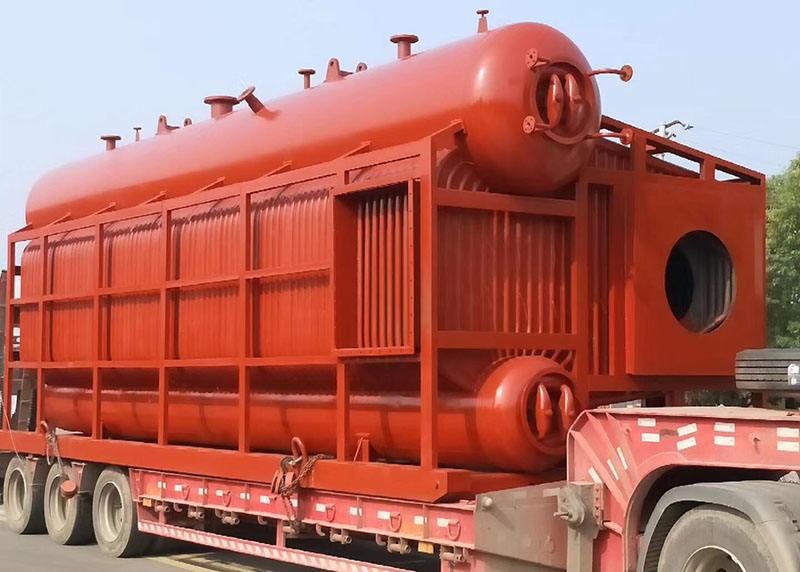

シリーズ ダブルポットチェーン鋼鉢バイオマス熱水ボイラー,ボイラーの主エンジンの長さダブルポット,ポットバレルに蒸気水分離装置を設置,装置をインストール,壁炉 左と右の水冷蔵壁炉パイプライン. 軽いチェーンを使用します. 燃料は自動的に加熱され,燃焼室,コンベクションチューブと石炭鉱山,空気予熱器で炉尾に配布されます.配送機と機械換気機. 燃料は,フン,煙台,ガス室に,交差流を通って流れます. 流管,セックス石炭マシンまたは空気予熱機,洗濯機,掃除機,煙管,最終排気.
製品の特徴
1H について高効率のグリッド:
ボイラーグリッドは,空気漏れや燃料漏れ,不均等な換気を防ぐ,塵浄化技術によってボイラー列の前端に自然に運ばれる,双面換気を採用しています.操作も簡単です普通のグリッドに比べて明らかな利点があります.
2C について灰の浄化について:
ボイラーに多くの灰浄化穴を設置し,速やかに効率的に灰を除去し,ボイラー灰の蓄積による作業のトラブルと熱効率の低下を回避できます.そしてボイラーの負荷の安定性を確保する.
3高度な安全性
水供給はマイクロコンピュータで制御され,水は自動的に供給されます. 水不足,過圧防護,その他の装置で装備されています. 安全で信頼性があります.
4耐久性
プロフェッショナルな優れたボイラー設計,先進的な生産設備と厳格な品質検査は,すべての新しいボイラーボイラーの品質の保証です.普通のボイラーボディの使用寿命は20年以上.
5環境保護と低騒音:
ボイラーの原始の煙排出量は低く,ボイラーの尾には高効率の除塵器と低騒音扇風機が装備されています.煙草ガスの放出を国家環境保護要件を満たすもの.
6製造仕様:
ボイラーの各部品は,国家標準と国際標準 (ISO) に準拠して製造されています.すべての生産段階は,製品の品質が信頼できることを保証するために,先進的な生産プロセスに厳格に準拠して行われます..
テクニカルパラメータ
| 熱力 | MW | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 |
| 出口圧 | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 10.0/1.25/1.6 | 10.0/1.25/1.6 | 10.0/1.25/1.6 |
| 出口温度 | °C | 95 | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 95/130 |
| 給水温 | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| 熱効率 | / | ≥83% | |||||||
| 燃料 | / | バイオマスの粒子 | |||||||
| 燃料消費量 | 1kg/h | 348.6 | 685 | 938.8 | 1366.2 | 1694.6 | 2583 | 3410 | 4272 |
| 暖房エリア | m2 | 81.26 | 165.26 | 233 | 351.2 | 391 | 547.6 | 826 | 1110 |
| 格子面積 | m2 | 2.8 | 6.04 | 8.64 | 11.71 | 13.64 | 15.33 | 19.16 | 26.3 |
| 電力消費量 | クワット | 25.3 | 34 | 62.4 | 76.2 | 87.2 | 138 | 206.5 | 218 |
| 水量 | m3 | 3.59 | 6.67 | 8.33 | 8.42 | 12.7 | 13.9 | 15.6 | 18 |
注記:表の燃料消費量は,バイオマス粒子の低熱量値である 17084KJ/Kg (4085Kcal/Kg) を基に計算される.バイオマス燃料の低熱量値がこの値を超えると,対応する燃料消費量は,表の値よりも経済的です.
SZLのバイオマスの熱水ボイラーの外側とインターフェースの次元
| 蒸気容量 | t/h | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 | |
|
輸送の次元
|
L について | mm | 5600 | 7380 | 6900 | 7000 | 2800 | 8700 | 11900 | 10700 |
| W | mm | 2500 | 2700 | 2660 | 3400 | 3020 | 3340 | 3200 | 3000 | |
| H | mm | 3500 | 3740 | 3500 | 3700 | 3500 | 3570 | 2360 | 4000 | |
| 最大輸送重量 | / | t | 24.5 | 31 | 30 | 32.5 | 34 | 35 | 35 | 36 |
| 出口水弁 | DN | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
| 給水バルブ | DN | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
| 安全バルブ直径 | DN | mm | 1*50 | 2*40 | 2*50 | 2*50 | 2*50/80 | 100*80 | 2*100 | 2*100 |
| 排水バルブパイプ直径 | DN | mm | 2*40/50 | 3*40 | 40/3*50 | 4*40 | 6*40 | 6*40 | 8*40 | 8*40 |
| 煙突の直径 | φ | mm | 350 | 410 | 530 | 720 | 750 | 950 | 1000 | 1200 |
注記: 政策の継続的な変更と製品の改善により,上記データを変更する権利を留保します.
