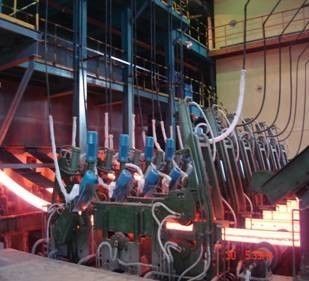

CCM 連続鋳造機半径 6m 4本 6メートルのビレット
このCCMは,バーラスバー,銅バーなども生産しています.
Ⅰテクニカルデータ
鋳造半径:R6m
糸数: 4
ローターターレット
トンディッシュ支援:移動車
切断方法:自動液圧切断機
偽バー:硬い
紙幣の長さ: 6m
冷却ベッド:ステップ・バイ・ステップ
鋼類:20MnSi,Q215,Q315,45#
100-150平方ミリ
電気システム:
シエメンス トランスデューサー,シエメンス PLC,シュナイダー コンタクタ
カビの冷却水:Q=500m3/h,P=90m
二次冷却水:Q=100m3/h,P=60m
メカニズムの冷却水:Q=80m3/h,P=30m
電力消費量
オンライン機器: 120KW
水,ガス,その他の設備: 250KW
Ⅱ供給の対応
1オンライン機器リスト
| 違う | 装置の名称 | ユニット | QTYは | コメント |
| 1 | シャドルの塔 | PCS | 1 | 各アームの容量80t |
| 2 | トンディッシュ 移動車 | PCS | 2 | |
| 3 | トンディッシュ | PCS | 2 | |
| 4 | 130sq.mm 模具 | PCS | 4 | |
| 5 | 模具カバー | SET | 4 | |
| 6 | 振動装置 | SET | 4 | |
| 7 | 噴霧管と支柱 | SET | 4 | |
| 8 | 二次冷却水のガイドセグメント | SET | 4 | |
| 9 | 蒸気消耗装置 | SET | 1 | |
| 10 | 引き出し直す機械 | SET | 4 | |
| 11 | 偽りのバー | PCS | 4 | |
| 12 | 馬鹿なバーヘッド | SET | 4 | |
| 13 | 偽バーの貯蔵装置 | SET | 4 | |
| 14 | 切る前のロールテーブル | グループ | 4 | |
| 15 | トランスミットロールテーブル | グループ | 4 | |
| 16 | 放出ロールテーブル | グループ | 4 | |
| 17 | 自動液圧切断機 | SET | 4 | |
| 18 | 押す器 | SET | 1 | |
| 19 | 冷却ベッド | SET | 1 | ステップ・バイ・ステップ |
| 20 | 溢れるスライド | PCS | 8 | |
| 21 | 水力装置 | SET | 1 | |
| 22 | 二次冷却水配送システム | SET | 4 | |
| 23 | 噴霧用ノズル | PCS | 400 | 足のローラー用100PCSを含む |
| 24 | 電気装置と計器装置 | SET | 4 | |
| a は | 電気システム | |||
| b | ローカル・インストラム・システム | |||
| 25 | 鋼筋構造のプラットフォーム | SET | 1 |
2装着材料
| 違う 違う | 装置の名称 | ユニット | QTYは | コメント |
| 1 | マウント材料 | 沢山 | 1 | |
| 1.1 | -- 電源と計器系について | 1 | ||
| 1.2 | -- 水力発電所用 | 1 | ||
| 1.3 | -- 冷却用水配送システム | 1 |
3補助機器
| 違う 違う | 装置の名称 | ユニット | QTYは | コメント |
| 1 | 模具試験台 | PCS | 2 | |
| 2 | 排水銃 | PCS | 4 | |
| 3 | 切断銃 | PCS | 4 |
