製品の説明

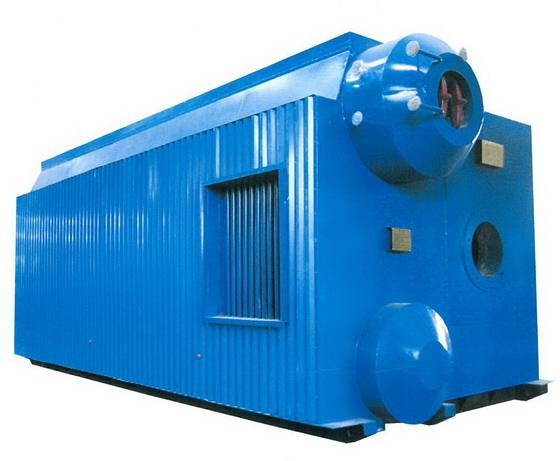

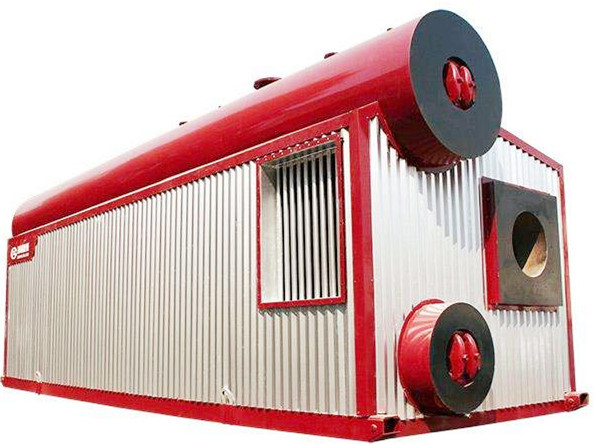

シリーズ二重ドラム油ガス焚き温水 ボイラー
SZSシリーズの二重ドラムガス蒸気ボイラーは、二重ドラム、長寿命、急速充電の温水ヒーターです。このシリーズのボイラーは、上部と下部のドラム、膜壁、対流管、コンデンサで構成されています。燃料はボイラー内で燃焼します。排ガスは対流管と廃熱から煙突に排出されます。
製品の特徴
1. 高度な制御システム：
全自動制御で、ユーザーはスタートボタンを押すだけで、プログラムに従ってボイラーを起動できます。負荷制御と自動給水はすべて自動運転で、ユーザーのニーズに対応します。
2. 環境要件に準拠：
炉の面積が広く、高品質で信頼性の高い輸入バーナーが装備されているため、燃料を完全に燃焼させることができ、排ガス中の有害成分を大幅に削減できます。関連部門による検査の結果、当社の石油製品は最も厳しい国の環境保護要件を満たし、国の環境保護要件を満たしています。環境要件の継続的な改善。
3. さまざまな燃料：
炉の面積が広く、燃料燃焼が十分であり、コークス炉ガス、高炉ガスなどの低カロリー燃料に特に適しています。天然ガス、液化ガスなど。
4. 適切な構造：
ボイラーの前面にフロントウォーターバランスを取り付けることで、バーナーヘッドの修理が容易になり、バーナー付近の水位と冷却を確保し、バーナー内のカーボンストックを除去し、燃料をより完全に燃焼させるのに役立ちます。
5. メンテナンスが簡単：
防爆ドア、防火穴、点検ドアはボイラーの壁に取り付けられ、マンメイドドアはボイラーの前面と背面に設置されており、ボイラーの点検を容易にします。
技術パラメータ
| シリーズ圧力クッション温水ボイラーの主な技術パラメータ | ||||||||||
| 定格熱効率 | MW | 7 | 105 | 14 | 21 | 29 | 35 | 42 | 46 | |
| 定格使用圧力 | MPa | 1.0/125 | L0/L25 | 1.0/1^5 | 1^5/1.6 | 125/L6 | 1-25/1.6 | L25/L6 | 1.25/16 | |
| 定格流出温度 | °C | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | |
| 戻り水温度 | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| 効率 | / | >96% | ||||||||
| 設計燃料 | / |
天然ガス、液化ガス、都市ガス、軽油
液化ガス、
都市ガス
軽油 |
||||||||
|
燃料 理論消費量 |
ガス | NM3/h | 731 | 1097 | 1462 | 2191 | 3026 | 3657 | 4383 | 4799 |
| 液化ガス | Kg/h | 586 | 877 | 1169 | 1755 | 2421 | 2928 | 3511 | 3843 | |
| 都市ガス | NM3/h | 1572 | 2354 | 3138 | 4705 | 6503 | 7839 | 9149 | 9991 | |
| 軽油 | Kg/h | 599 | 899 | H93 | 1801 | 2479 | 2989 | 3601 | 3943 | |
| 天然ガス | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| 都市ガス | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| 定格水循環 | M³/h | 133/100 | 200/150 | 266/200 | 400/300 | 551/414 | 665/500 | 798/600 | 874/657 | |
注： 表の燃料消費量は、軽油42915KJ/Kg（10260Kcal/Kg）、天然ガス35588KJ/NM3（8500Kcal/NM3）、液化ガス45998KJ/Kg（11000Kcal/Kg）、都市ガス16750K/NM3（4000Kcal/NM3）の低発熱量で計算されています。
| シリーズ圧力オーバーレイボイラーの構成とインターフェース寸法 | ||||||||||
|
ホスト輸送寸法 (長さ*幅*高さ) |
/ | mm |
5633*33 00*3400 |
6365*35 85*3478 |
8781*36 25.383 |
別輸送 | 別輸送 | 別輸送 | 別輸送 | 別輸送 |
| ホスト重量 | / | t | 150/200 | 200 | 200 | 300 | 300 | 350 | 350 | 400 |
| 出口バルブ直径 | DN | mm | 150/200 | 200 | 200 | 2*200 | 2*200 | 2*200 | 2*200 | 2*300 |
| 戻り水バルブ直径 | DN | mm | 50 | 50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 |
| 大気接続パイプ直径 | DN | mm | 750 | 1000 | 1100 | 1400 | 1700 | 2000 | 2000 | 2200 |
注： 製品の継続的な更新により、当社は上記の2つの表のデータを変更する権利を留保します。
