製品説明

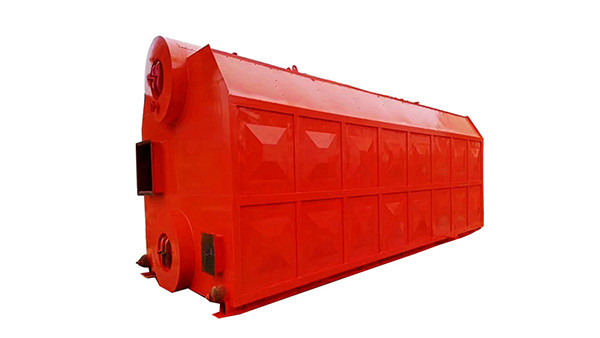

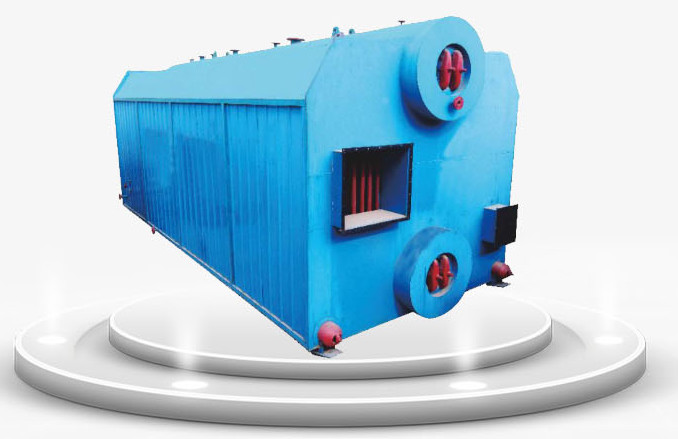

シリーズ ダブル ドラム チェーン 格子 バイオマス 水鍋
シリーズダブルドラムチェーングリッドバイオマス熱水ボイラー,ボイラーホスト設計でダブルボイラードラム長長配置,ボイラードラム上部に蒸気水分離装置をセット下のボイラードラムに定期的な吹き消し装置を設置する暖炉の左側と右側には冷却管があります. ライトチェーングリッドを使用し,自動的に燃料を追加します. 暖炉の裏側には再燃室,コンベクション管,炉の尾はエコノマイザーか空気予熱機自動的にスラッグを抽出するためのスラッグ抽出機を装備し,燃料はチェーングリッドに落ちて,燃焼のために炉に入ります.煙突ガスは炉を通過する排気ガス,除塵,風扇と煙突,そして最後に大気中に放出.
製品の特徴
1.設置の便利性:
ボイラーは,一般的に,迅速なロード工場, 輸送し,現場の設置を簡単にして, 建設サイクルを大幅に短縮し, 設置コストを節約します.ボイラーが間に合うように.
2R可能な操作:
ボイラーの加熱表面の配置は合理的で,水の循環はスムーズで,各加熱表面は間に合うように冷却され,ボイラーの安全な動作を効果的に保証します.
3メンテナンスと修理の便利さ:
ボイラードラムを設置し,検査修理に入ることができます. ボイラーの前で煙箱を開けるのは便利です.正確な治療のための良い条件を提供する.
4F について燃焼:
二次的な空気と合理的な炉の設計により,燃料は完全に燃え尽き,黒い煙は排除できます.
5.H高効率のグリッド:
ボイラーグリッドは,空気漏れや燃料漏れ,不均等な換気を防ぐ,塵浄化技術によってボイラー列の前端に自然に運ばれる,双面換気を採用しています.操作も簡単です普通のグリッドに比べて明らかな利点があります.
6C について灰の浄化について:
ボイラーに多くの灰浄化穴を設置し,速やかに効率的に灰を除去し,ボイラー灰の蓄積による作業のトラブルと熱効率の低下を回避できます.そしてボイラーの負荷の安定性を確保する.
テクニカルパラメータ
| 熱力 | MW | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 |
| 出口圧 | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 10.0/1.25/1.6 | 10.0/1.25/1.6 | 10.0/1.25/1.6 |
| 出口温度 | °C | 95 | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 95/130 |
| 給水温 | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| 熱効率 | / | ≥83% | |||||||
| 燃料 | / | バイオマスの粒子 | |||||||
| 燃料消費量 | 1kg/h | 348.6 | 685 | 938.8 | 1366.2 | 1694.6 | 2583 | 3410 | 4272 |
| 暖房エリア | m2 | 81.26 | 165.26 | 233 | 351.2 | 391 | 547.6 | 826 | 1110 |
| 格子面積 | m2 | 2.8 | 6.04 | 8.64 | 11.71 | 13.64 | 15.33 | 19.16 | 26.3 |
| 電力消費量 | クワット | 25.3 | 34 | 62.4 | 76.2 | 87.2 | 138 | 206.5 | 218 |
| 水量 | m3 | 3.59 | 6.67 | 8.33 | 8.42 | 12.7 | 13.9 | 15.6 | 18 |
注記:表の燃料消費量は,バイオマス粒子の低熱量値である 17084KJ/Kg (4085Kcal/Kg) を基に計算される.バイオマス燃料の低熱量値がこの値を超えると,対応する燃料消費量は,表の値よりも経済的です.
熱水ボイラーの外側とインターフェースの次元
| 蒸気容量 | t/h | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 | |
|
輸送の次元
|
L について | mm | 5600 | 7380 | 6900 | 7000 | 2800 | 8700 | 11900 | 10700 |
| W | mm | 2500 | 2700 | 2660 | 3400 | 3020 | 3340 | 3200 | 3000 | |
| H | mm | 3500 | 3740 | 3500 | 3700 | 3500 | 3570 | 2360 | 4000 | |
| 最大輸送重量 | / | t | 24.5 | 31 | 30 | 32.5 | 34 | 35 | 35 | 36 |
| 出口水弁 | DN | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
| 給水バルブ | DN | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
| 安全バルブ直径 | DN | mm | 1*50 | 2*40 | 2*50 | 2*50 | 2*50/80 | 100*80 | 2*100 | 2*100 |
| 排水バルブパイプ直径 | DN | mm | 2*40/50 | 3*40 | 40/3*50 | 4*40 | 6*40 | 6*40 | 8*40 | 8*40 |
| 煙突の直径 | φ | mm | 350 | 410 | 530 | 720 | 750 | 950 | 1000 | 1200 |
注記: 政策の継続的な変更と製品の改善により,上記データを変更する権利を留保します.
