製品説明

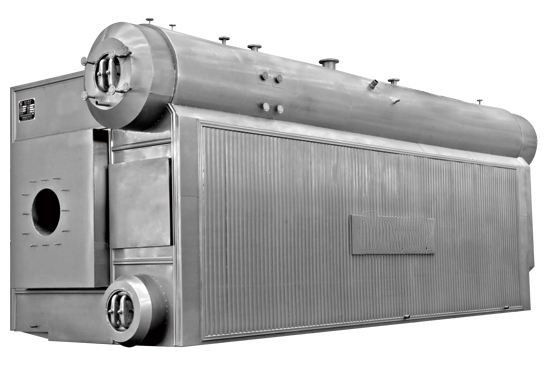

シリーズ ダブル ドラム チェーン 格子 バイオマス 水鍋
ボイラー本体は,SZLシリーズのダブルパンチューブチェーンオーブンから放出され,ボイラー本体は,ダブルパンチューブを垂直方向に配置され,ボイラー・チューブにはシダー・セパレータが装備されている下の鍋は汚染防止装置を設置し,左側と右側にはストーブの冷却水壁管を設置します.軽量チェーンオーブンを採用し,自動的に再燃室に燃料を入れます炉の後ろのコンベクションチューブで,炉尾は石炭ストーブまたは空気予熱機で,風扇,換気機,混合自動脱水機を送ります.燃料は鎖の連鎖に入り,炉の中で燃えます煙が炉のシリンダー,再燃室,同流管を通過します石炭ストーブや空気予熱機から尾煙に,そして最後に塵収集器を通して空気中に放出されます吹風機と煙突
製品の特徴
1高炉部門:
蒸気炉の換気は2つあります. 掃除技術により,蒸気炉の前面は自然に換気できます. 空気漏れ,油溢れ,不均等な換気を避け,操作が簡単です.明らかな利点がありますもっと
2最高レベルのセキュリティ
水はマイクロ企業によって制御され,自動的に供給されます.圧力や水不足を防ぐシステムにより,安全性が保証されます.
3寿命と耐久性
特殊な設計,先進的な生産設備,厳格な品質試験により,新しいボイラーの品質と正常な使用寿命は20年以上保たれます.
4環境騒音の下では
ボイラーの初期排出量は低く,尾には効率的なスクルーバーと低騒音ファンがあり,その排出量は国家環境要件を満たしています.
5製造基準:
ボイラー部品は,国家および国際標準 (ISO) に準拠して製造されます.生産の各段階は,高度な生産技術に準拠しています.製品品質の信頼性を確保する.
テクニカルパラメータ
| 熱力 | MW | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 |
| 出口圧 | MPa | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 10.0/1.25/1.6 | 10.0/1.25/1.6 | 10.0/1.25/1.6 |
| 出口温度 | °C | 95 | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 95/130 |
| 給水温 | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 |
| 熱効率 | / | ≥83% | |||||||
| 燃料 | / | バイオマスの粒子 | |||||||
| 燃料消費量 | 1kg/h | 348.6 | 685 | 938.8 | 1366.2 | 1694.6 | 2583 | 3410 | 4272 |
| 暖房エリア | m2 | 81.26 | 165.26 | 233 | 351.2 | 391 | 547.6 | 826 | 1110 |
| 格子面積 | m2 | 2.8 | 6.04 | 8.64 | 11.71 | 13.64 | 15.33 | 19.16 | 26.3 |
| 電力消費量 | クワット | 25.3 | 34 | 62.4 | 76.2 | 87.2 | 138 | 206.5 | 218 |
| 水量 | m3 | 3.59 | 6.67 | 8.33 | 8.42 | 12.7 | 13.9 | 15.6 | 18 |
注記:表の燃料消費量は,バイオマス粒子の低熱量値である 17084KJ/Kg (4085Kcal/Kg) を基に計算される.バイオマス燃料の低熱量値がこの値を超えると,対応する燃料消費量は,表の値よりも経済的です.
SZLのバイオマスの熱水ボイラーの外側とインターフェースの次元
| 蒸気容量 | t/h | 1.4 | 2.8 | 4.2 | 5.6 | 7 | 10.5 | 14 | 17.5 | |
|
輸送の次元
|
L について | mm | 5600 | 7380 | 6900 | 7000 | 2800 | 8700 | 11900 | 10700 |
| W | mm | 2500 | 2700 | 2660 | 3400 | 3020 | 3340 | 3200 | 3000 | |
| H | mm | 3500 | 3740 | 3500 | 3700 | 3500 | 3570 | 2360 | 4000 | |
| 最大輸送重量 | / | t | 24.5 | 31 | 30 | 32.5 | 34 | 35 | 35 | 36 |
| 出口水弁 | DN | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
| 給水バルブ | DN | mm | 100 | 125 | 150 | 200 | 200 | 250 | 2*200 | 2*200 |
| 安全バルブ直径 | DN | mm | 1*50 | 2*40 | 2*50 | 2*50 | 2*50/80 | 100*80 | 2*100 | 2*100 |
| 排水バルブパイプ直径 | DN | mm | 2*40/50 | 3*40 | 40/3*50 | 4*40 | 6*40 | 6*40 | 8*40 | 8*40 |
| 煙突の直径 | φ | mm | 350 | 410 | 530 | 720 | 750 | 950 | 1000 | 1200 |
注記: 政策の継続的な変更と製品の改善により,上記データを変更する権利を留保します.
