特徴ギャラリー製品の説明見積依頼

特徴

仕様

評価される蒸発: 0.1-0.2T/h

評価された作業圧力: 0.7MPa

メインの蒸気バルブの直径: 25-32dn

水入口直径: 20DN

煙突の直径: 120-150dn

寸法（l*w*h）: 依存します

ハイライト:

天然ガス蒸気ボイラー

蒸気ボイラー

基本情報

起源の場所: 中国

ブランド名: OEM

証明: CE Certification

モデル番号: OEM

お支払配送条件

パッケージの詳細: カートン,パレット,木製のケース,または顧客のパッケージの要求に応じて

受渡し時間: 30営業日

支払条件: 出荷前に30％のデポジット + 70％t/t

供給の能力: 月あたり20セット

ギャラリー

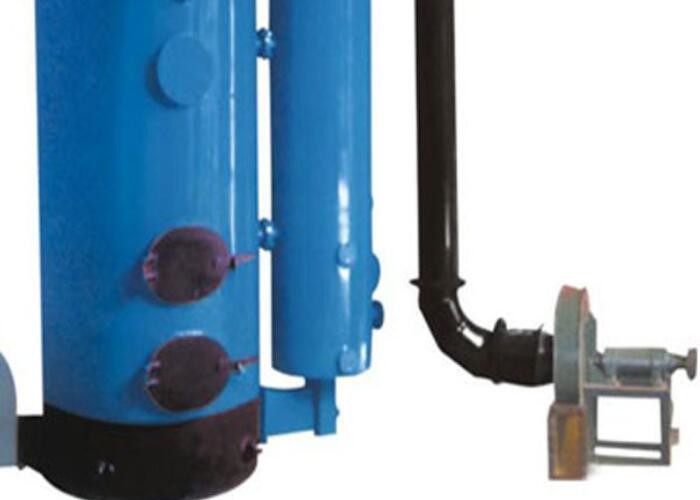

工業用蒸気ガス焚きボイラー垂直水管式暖房用炉

製品の説明

暖房炉用垂直水管式工業用ガス焚き蒸気ボイラー

製品紹介

本製品の炉は、垂直無管および煙四回帰構造を採用しています。

排ガスから炉水への熱伝達を効果的に増加させ、熱効率を向上させ、優れた省エネ効果を発揮します。

無管設計により、スケール付着による製品の焼き付きを防ぎます。

熱は均等に管壁と伝熱フィンに分配され、応力を回避し、耐用年数を延ばします。

類似製品と比較して、燃焼室が大きく、炉の出口温度が低く、ねじ付き管が主な対流加熱面です。

上部チャンバーには、廃熱回収熱交換器を装備して、エネルギーを最大限に節約することもできます。

パラメータ

定格蒸発量		t/h	0.05	0.1	0.15	0.2	0.3
定格使用圧力		MPa	0.7	0.7	0.7	0.7	0.7
飽和蒸気温度		℃	170	170	170	170	170
燃料消費量	軽油	kg/h	3.5	7	10.5	14	21
	天然ガス	Nm³/h	4	8	12	16	24
	LPG	Nm³/h	1.5	3	4.5	6	9
	都市ガス	Nm³/h	8.5	17	25.5	34	51
寸法
a 主蒸気弁径		DN	15	25	25	32	32
b 安全弁径		DN	20	25	25	25	25
c 入口直径		DN	15	20	20	20	20
d ブローオフ弁径		DN	20	20	25	25	25
e 煙突直径		DN	100	120	150	150	200
全体サイズ	L	mm	870	1020	1150	1260	1270
	W	mm	930	1080	1260	1400	1570
	W1	mm	640	760	890	970	1040
	H	mm	1660	1750	1840	2160	2400
	H1	mm	1460	1480	1520	1840	2090
	φ 直径	mm	630	750	880	960	1000
重量		kg	330	470	610	780	850

特徴

1. 破裂の心配なし

2. 均一な熱伝達と高い熱効率

3. リング大容量蒸気室

4. 水中蒸気と水の分離技術

5. 省エネと排出量削減
