製品説明
圧力温水ボイラー

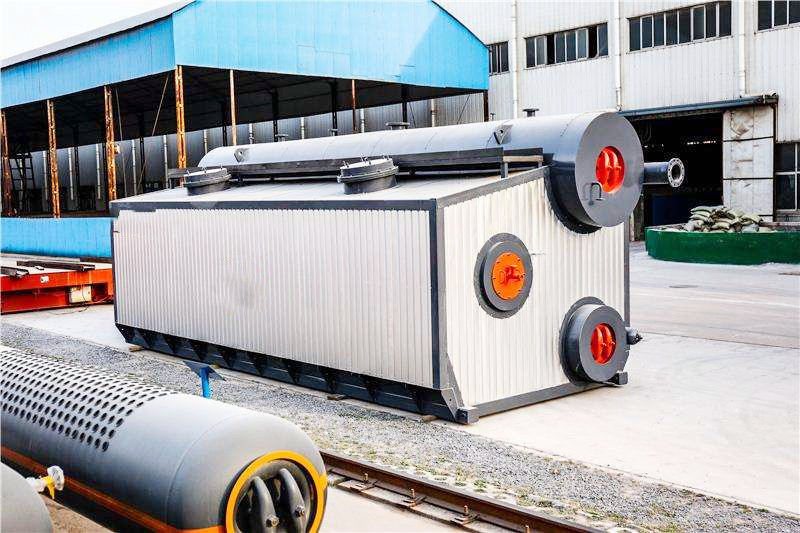

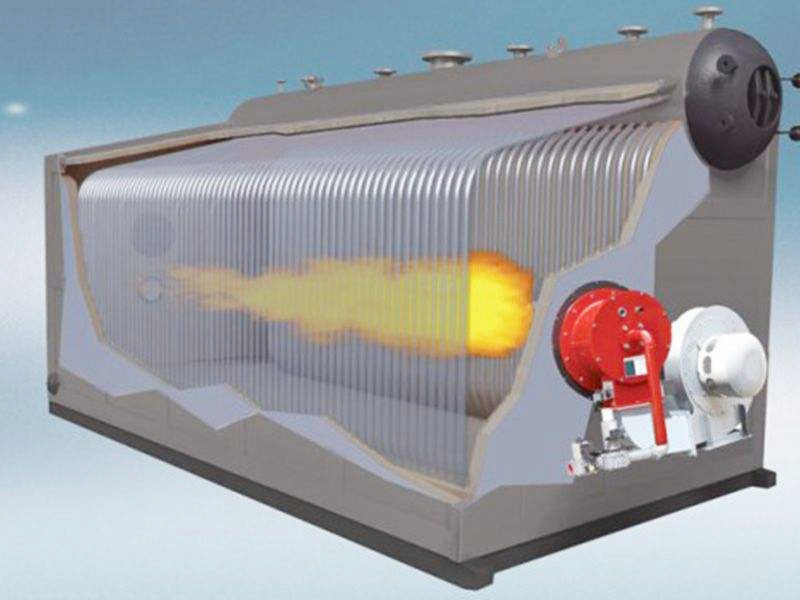

蒸気ボイラーは、2つのドラム、縦型D型、急速充電の給水管です。このシリーズのボイラーは、上部と下部のドラム、膜壁、対流管、コンデンサで構成されています。燃料はボイラーのオーブンで燃焼します。燃焼ガスは対流管から煙突に排出され、残熱回収装置があります。メカトロニクス構造により、性能は中国でトップレベルです。
製品の特徴
1. 燃料の種類が豊富です：
炉の容積が大きく、燃料が豊富です。コークス、ガス、高炉ガスなどの低カロリー燃料に特に適しています。天然ガス、液化石油ガスなどの高カロリー燃料は、より良い燃焼効果があります。
2. 過負荷の場合：
大きな加熱面、大きな炉のサイズ、十分なボイラー強度、一定の過負荷。
3. 適切な構造：
ストーブの前の水壁は、バーナーのヘッドを固定し、バーナーの近くの水、冷却、冷却を確保し、バーナーのカーボンストックを排除し、燃料をより包括的にします。
4. メンテナンスが簡単：
ボイラーの壁には、防爆ドア、暖炉、修理ドア、修理穴のある前面と背面があり、ボイラーのメンテナンスが容易です。
5. 熱出力の削減：
断熱層を使用して、ボイラーの熱出力を削減し、熱効率を向上させます。
6. 耐用年数と耐久性：
専門的な設計、製造プロセス、およびボイラーの厳格な品質管理により、各新しいボイラーの品質が保証され、通常のボイラーの耐用年数が20年以上であることが証明されています。
技術パラメータ
| シリーズ圧力クッション温水ボイラーの主な技術パラメータ | ||||||||||
| 定格熱効率 | MW | 7 | 105 | 14 | 21 | 29 | 35 | 42 | 46 | |
| 定格使用圧力 | MPa | 1.0/125 | L0/L25 | 1.0/1^5 | 1^5/1.6 | 125/L6 | 1-25/1.6 | L25/L6 | 1.25/16 | |
| 定格流出温度 | °C | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | 115/130 | |
| 戻り水温度 | °C | 70 | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| 効率 | / | >96% | ||||||||
| 設計燃料 | / |
天然ガス、液化ガス、都市ガス、軽油
液化ガス、
都市ガス
軽油 |
||||||||
|
燃料 理論消費量 |
ガス | NM3/h | 731 | 1097 | 1462 | 2191 | 3026 | 3657 | 4383 | 4799 |
| 液化ガス | Kg/h | 586 | 877 | 1169 | 1755 | 2421 | 2928 | 3511 | 3843 | |
| 都市ガス | NM3/h | 1572 | 2354 | 3138 | 4705 | 6503 | 7839 | 9149 | 9991 | |
| 軽油 | Kg/h | 599 | 899 | H93 | 1801 | 2479 | 2989 | 3601 | 3943 | |
| 天然ガス | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| 都市ガス | mbar | 150-200 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | 150-300 | |
| 定格水循環 | M³/h | 133/100 | 200/150 | 266/200 | 400/300 | 551/414 | 665/500 | 798/600 | 874/657 | |
注：表の燃料消費量は、軽油42915KJ/Kg（10260Kcal/Kg）、天然ガス35588KJ/NM3（8500Kcal/NM3）、液化ガス45998KJ/Kg（11000Kcal/Kg）、都市ガス16750K/NM3（4000Kcal/NM3）の低発熱量で計算されています。
| シリーズ圧力オーバーレイボイラーの構成とインターフェース寸法 | ||||||||||
|
ホスト輸送寸法 (長さ*幅*高さ) |
/ | mm |
5633*33 00*3400 |
6365*35 85*3478 |
8781*36 25.383 |
別々の輸送 | 別々の輸送 | 別々の輸送 | 別々の輸送 | 別々の輸送 |
| ホスト重量 | / | t | 150/200 | 200 | 200 | 300 | 300 | 350 | 350 | 400 |
| 出口バルブ直径 | DN | mm | 150/200 | 200 | 200 | 2*200 | 2*200 | 2*200 | 2*200 | 2*300 |
| 戻り水バルブ直径 | DN | mm | 50 | 50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 | 2*50 |
| 大気接続パイプ直径 | DN | mm | 750 | 1000 | 1100 | 1400 | 1700 | 2000 | 2000 | 2200 |
注：製品の継続的な更新により、当社は上記の2つの表のデータを変更する権利を留保します。
