CCM Continuous Casting Machine Tundish auto opnemen en rechtzetten machine

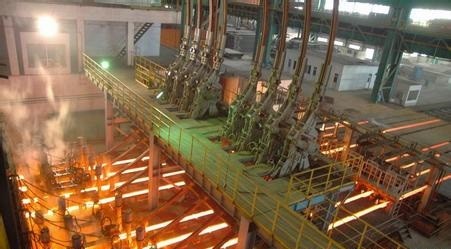

Inleiding van producten met betrekking tot continu gietmachines
A. Energiebesparende trek- en rechtmachine
Belangrijkste technische parameters:
Vermogen (kW): 13.6
Afvoer snelheid (m/min): 0,4-4.2
Verwijderingsradius (m): R4, R5.25, R6
Toepassing: De trek- en rechtmakingsmachine is een essentiële uitrusting van een continue rol,die wordt gebruikt om de dummy-staaf in de mal in te voeren en de strengte uit de mal te trekken en met de dummy-staaf recht te maken.
Kenmerken: The srewdown device of the energy-saving withdrawal and straightening machine produced by the factory realizes the srewdown by mechanical rolling ball screw rod which is driven by a synchronic motor via a reducerDe machine is vervaardigd van nieuw materiaal door nieuwe technologie, met een lager gewicht en een langere levensduur.
B. Hogemulp
Hoofdtechnisch:
Waterjas: 4-8 mm
Koperen buislengte: 812, 850, 900, 1000
C. Toren van de ladder
1Functie: schoteltorretten spelen de rol van het verplaatsen van het staal van de schoteltorret naar het trekken van het staal in continue gieten.
2- Onderdelen: draaibalans, transmissieapparaat
Vervoercapaciteit: 50-200T
Rotatiehoek: 360°
Rotatiesnelheid: 1 r/min.
Vermogen van de schommelmotor: 7,5-15 kW
D. Tundische auto
Belangrijkste technische parameters:
Draagvermogen: 3-10 t
Gewicht van een carrosserie: 1,0-2,0 t
Vervoermechanisme:
| Reissnelheid | 4.2m/min |
| Reisafstand | 5000 mm |
| Spoorwijdte | Afhankelijk van de grootte van de pot |
| Ruimte tussen de wielen | Afhankelijk van de grootte van de pot |
Functie: Tundish auto is gelegen op het gietplatform voor de ondersteuning en overdracht van tundish.
Structurele kenmerken:
Normaal gesproken worden op de continue gietmachine twee tandish-wagens gebruikt, een met een tundish in gietoperatie, een met een tundish die wacht op gieten.De auto is voorzien van een fijn afstemmen centering apparaat om het centrum van de tundish haven met het middelpunt van de vorm haven.
E. Verpakking van dummybars en dummybars
a. opslag voor nepbarren:
Voornaamste technische parameters:
| Linieuze snelheid van het buitenste boogwrijwwiel (m/min) | 3.51 |
| Linieuze snelheid van het innerlijke boogwrijwwiel (m/min) | 3.43 |
| Versnellingsverhouding van de reducer | 351 |
| Vermogen van de motor (kW) | 1.1 |
Toepassing:De opslagstand voor stijve dummy bar wordt gebruikt om de dummy bar te verlagen naar de terugtrekkende en rechtlijnende machine voor het gieten en vervolgens de terugtrekkende en rechtlijnende machine voeden in de malBij het uittrekken wordt de dummy-staaf door de uittrek- en rechtmakingsmachine getrokken om het strand uit de vorm te trekken en vervolgens wordt het teruggetrokken naar het opslagstrengsel.
Kenmerken: This device is based on the principle of ratchet wheel for the purpose that it can be rotating simultaneously with the withdrawal and straightening machine as far as the withdrawal and straightening machine is in operationHet heeft een compacte structuur, een gemakkelijke bediening en onderhoud.
b. stijve dummybalk
Voornaamste technische parameters:
| Buitenste boogstraal van de staaf: |
| R4000mm, R5250mm, R6000mm, R7000mm, R8000mm, R9000mm |
| Afmeting van het stuk van de staaf: |
| De in punt 3.4.1 bedoelde verpakkingen zijn bestemd voor het gebruik in de verpakkingsinstallaties van voertuigen met een vermogen van niet meer dan 10 kW. |
Toepassing:De dummy-staaf wordt gebruikt om de gekoelde en verstevigde strengen te trekken en te leiden en door de trek- en rechtmachine te trekken.
Kenmerken:Om de vervorming van het lichaam van de schijf door verwarming te voorkomen, is de schijf voorzien van een koelwaterpijp in het lichaam van de schijf.lange levensduur, eenvoudige structuur en installatie, gemakkelijke bediening en onderhoud.
F. koeler voor wandelstralen
1. Structuur
Deze stap-koelbed bestaat uit bewegende onderdelen (inclusief beweegbare tandplaat, beweegbare tandplaatstand, beweegbaar frame, kantelstand, wiel, trolley, schilden, enz.).
Vaste onderdelen (inclusief stabiele tandplaat, stabiele tandplaatstand, ruggengraat, enz.).
aandrijvingselementen (inclusief hefcilinder, zijglijfcilinder, cilinderlager, schommelas, asbeugel, enz.), hydraulisch station en elektrische bedieningsapparatuur.
2. Parameters
| Naam | Parameters | Notities |
| Werkvermogen | 400 t/h | Vaste gietplaten, afmetingen 1502x12000 |
| Grootte van het koelbed | 19m × 11m | Toestemming voor continue gietplaten met een maximale lengte van 12 m |
| Verplaatsbare en stabiele tandpijl | 300 mm | |
| Verplaatsbare tandplaat zijdelingse wegglijsafstand | 300 mm | |
| Verticale bewegende afstand | 220 mm | |
| Liftcilinderdiameter | φ220mm, reiskracht 565mm | |
| De diameter van de zijdelingse cilinder | φ160 mm, reiskracht 445 mm | |
| Vermogen van hydraulische stations | 3 sets 75 kW motor |
(2 met 1 back-up)
|
| Werkcyclus | Verstelbaar, optimaal werkend | Cyclus 20s |
3Werkvermogen:
Wanneer de continue gietplaat in het trapskoelbed valt, houdt een verplaatsbare tandplaat deze vast.na meer dan de hoogte van de stabiele tandplaat tandpiek, zullen de beweegbare onderdelen de continue gietplaat naar voren verplaatsen naar de volgende tandpositie, en later zal de beweegbare tandplaat vallen, wanneer de plaat in contact komt met de stabiele tandplaat.de plaat dwars door het zwaartepunt zal in de voorkant van de stabiele tand plaat tand piekAls de tandplaat in een andere positie wordt geplaatst, wordt de tandplaat 90° omgedraaid en in een stabiele tandplaat.Een werkcyclus is afhankelijk van de telescopische van twee groep cilinders te bereikenEn de telescopische cilinder wordt bestuurd door hydraulische klep en elektrische.
